ELEK
ELEK
Downloads
- Aufdruck mit LED Symbol
Bestelldaten
| Produkt-Typbezeichnung |
ELEK |
| Artikelnummer (Bestellnummer) |
101167368 |
| EAN (European Article Number) |
4030661463797 |
| eCl@ss Nummer, Version 12.0 |
27-37-12-09 |
| eCl@ss Nummer, Version 11.0 |
27-37-12-09 |
| eCl@ss Nummer, Version 9.0 |
27-37-12-09 |
| ETIM Nummer, Version 7.0 |
EC000204 |
| ETIM Nummer, Version 6.0 |
EC000204 |
Zulassungen - Vorschriften
| Zertifikate |
cULus |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Ausführung |
Leuchttelement |
| Bauform |
Leuchtelement mit Ba9S Fassung |
| Einbaubedingungen (mechanisch) |
beliebig |
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend |
| Bruttogewicht |
20 g |
| Hinweis |
Aufdruck mit LED Symbol |
Mechanische Daten
| Montageanweisung |
aufsteckbar |
| Montageflansch-Position |
3 |
Mechanische Daten - Anschlusstechnik
| Art des elektrischen Anschlusses |
Federkraftklemme |
| Anschlussquerschnitt, minimum |
2 x 0,08 mm² |
| Anschlussquerschnitt, maximum |
2 x 1,5 mm² |
Mechanische Daten - Abmessungen
| Länge |
46 mm |
| Breite |
10 mm |
| Tiefe |
51 mm |
Umgebungsbedingungen
| Schutzart der Klemmen bzw. Anschlüsse |
IP20 |
| Umgebungstemperatur |
-25 ... +80 °C |
Elektrische Daten
| Bemessungsbetriebsspannung |
24 VAC |
| Bemessungsbetriebsspannung |
24 VDC |
| Kontaktbezeichnung |
X1 - X2 |
Zustandsanzeige
| Hinweis (LED-Zustandsanzeige) |
Versorgungsspannung UB: 24 VAC/DC |
Lieferumfang
| Hinweis (Lieferumfang, Anzahl und Art) |
Leuchtmittel müssen optional bezogen werden |
Sprachfilter
Datenblatt
UL-Zertifikat
Download der aktuellen Version von Adobe Reader

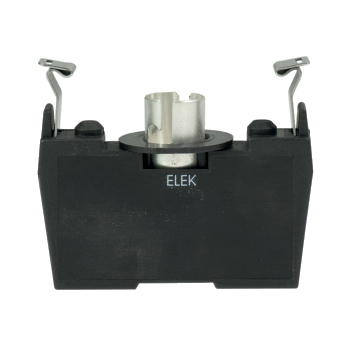

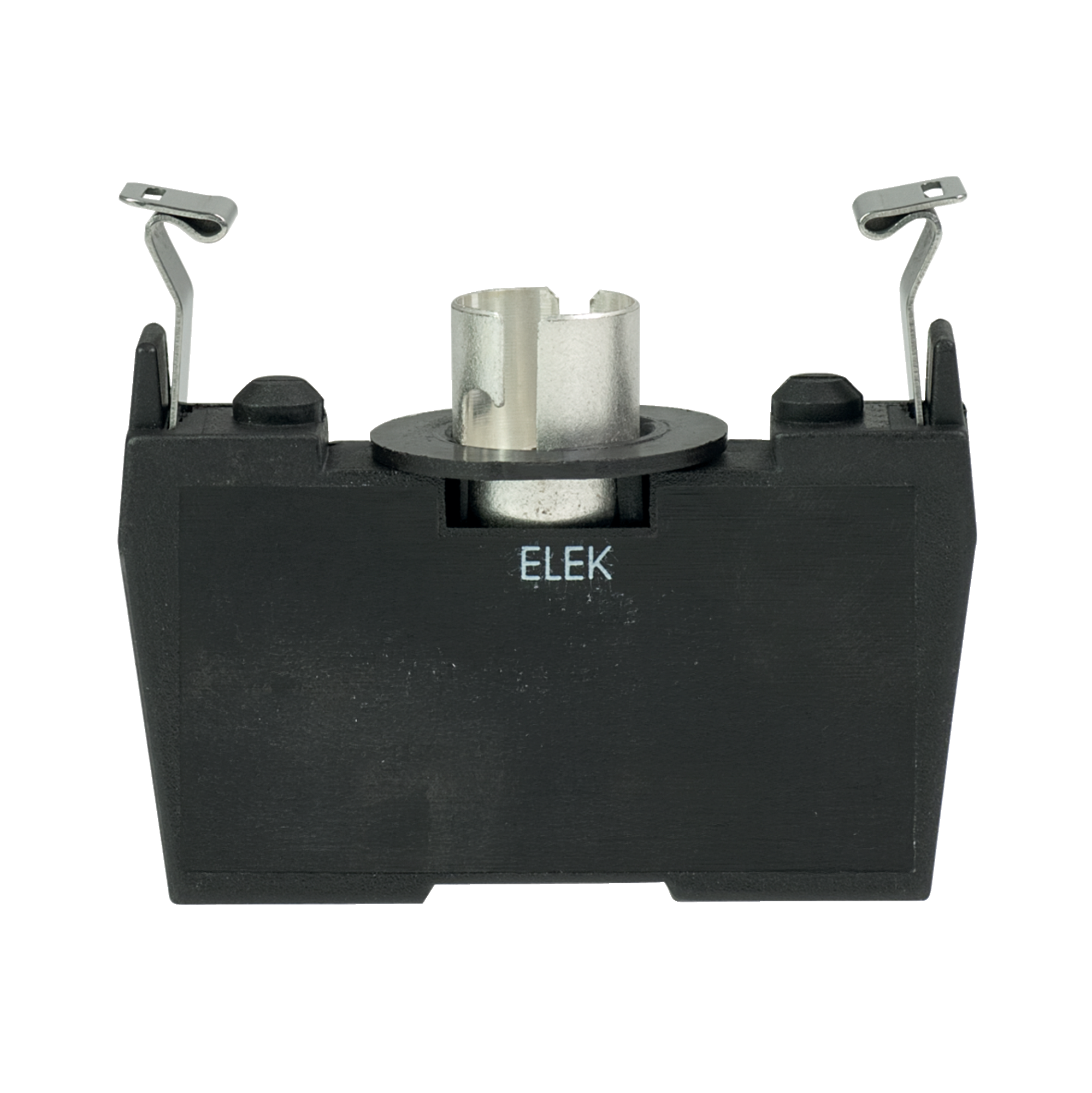

Produktbild (Katalogeinzelphoto )
ID: kelelf02
| 254,7 kB | .jpg | 352.425 x 352.778 mm - 999 x 1000 Pixel - 72 dpi
| 33,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 30,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 2,4 MB | .png | 169.249 x 169.418 mm - 1999 x 2001 Pixel - 300 dpi
| 34,5 kB | .jpg | 123.47200000000001 x 123.47200000000001 mm - 350 x 350 Pixel - 72 dpi
Kontaktbild
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
