ELE

Artikelnummer: 101006529

ELE

Artikelnummer: 101006529

Downloads

ePLAN Daten

CADENAS CAD-Daten

SISTEMA Daten

Menge

AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.

Generiert am: 15.04.2026, 06:32

Produkt-Typbezeichnung	ELE
Artikelnummer (Bestellnummer)	101006529
EAN (European Article Number)	4250116201075
eCl@ss Nummer, Version 12.0	27-37-12-09
eCl@ss Nummer, Version 11.0	27-37-12-09
eCl@ss Nummer, Version 9.0	27-37-12-09
ETIM Nummer, Version 7.0	EC000204
ETIM Nummer, Version 6.0	EC000204

Vorschriften	EN IEC 60947-5-1 EN IEC 60947-1
Ausführung	Leuchttelement
Bauform	Leuchtelement mit Ba9S Fassung
Einbaubedingungen (mechanisch)	beliebig
Werkstoff des Gehäuses	Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
Bruttogewicht	20 g
Hinweis	Aufdruck mit LED Symbol

Montageanweisung	aufsteckbar
Anzugsdrehmoment der Befestigungsschrauben, maximum	1 Nm
Montageflansch-Position	3

Art des elektrischen Anschlusses	Schraubklemmen
Anschlussquerschnitt, minimum	0,5 mm², starr 0,5 mm², flexibel
Anschlussquerschnitt, maximum	2,5 mm², starr 1,5 mm², flexibel

Länge	46 mm
Breite	10 mm
Tiefe	60 mm

Warenkorb

Anmelden Jetzt registrieren

ELE

ELE

Bestelldaten

Zulassungen - Vorschriften

Allgemeine Daten

Mechanische Daten

Mechanische Daten - Anschlusstechnik

Mechanische Daten - Abmessungen

Umgebungsbedingungen

Elektrische Daten

Zustandsanzeige

Sprachfilter

Datenblatt

UL-Zertifikat

Download der aktuellen Version von Adobe Reader

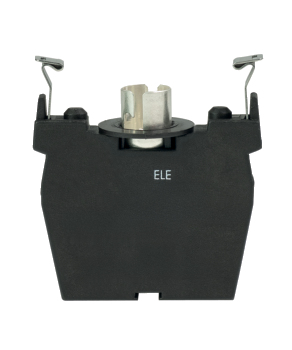

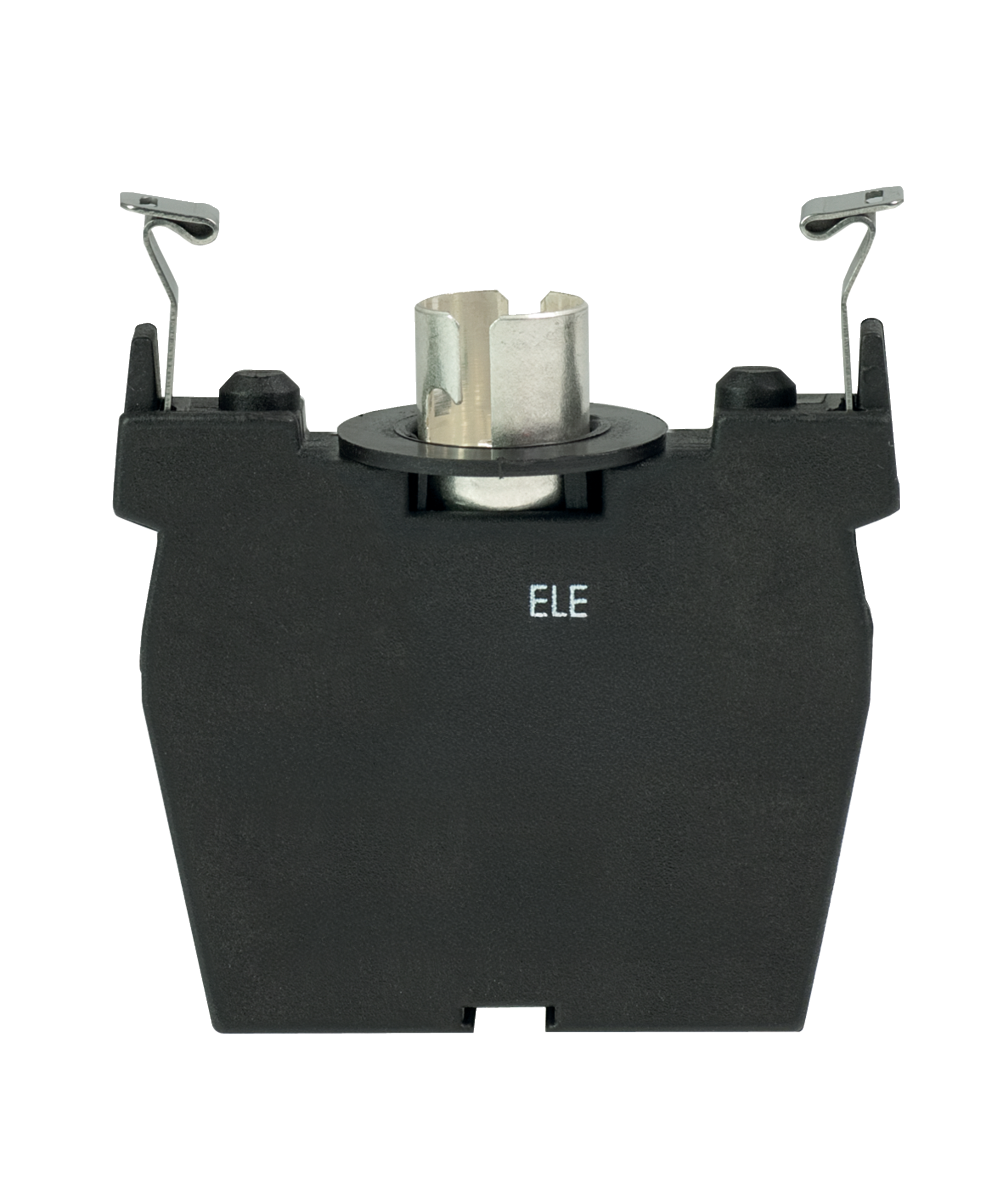

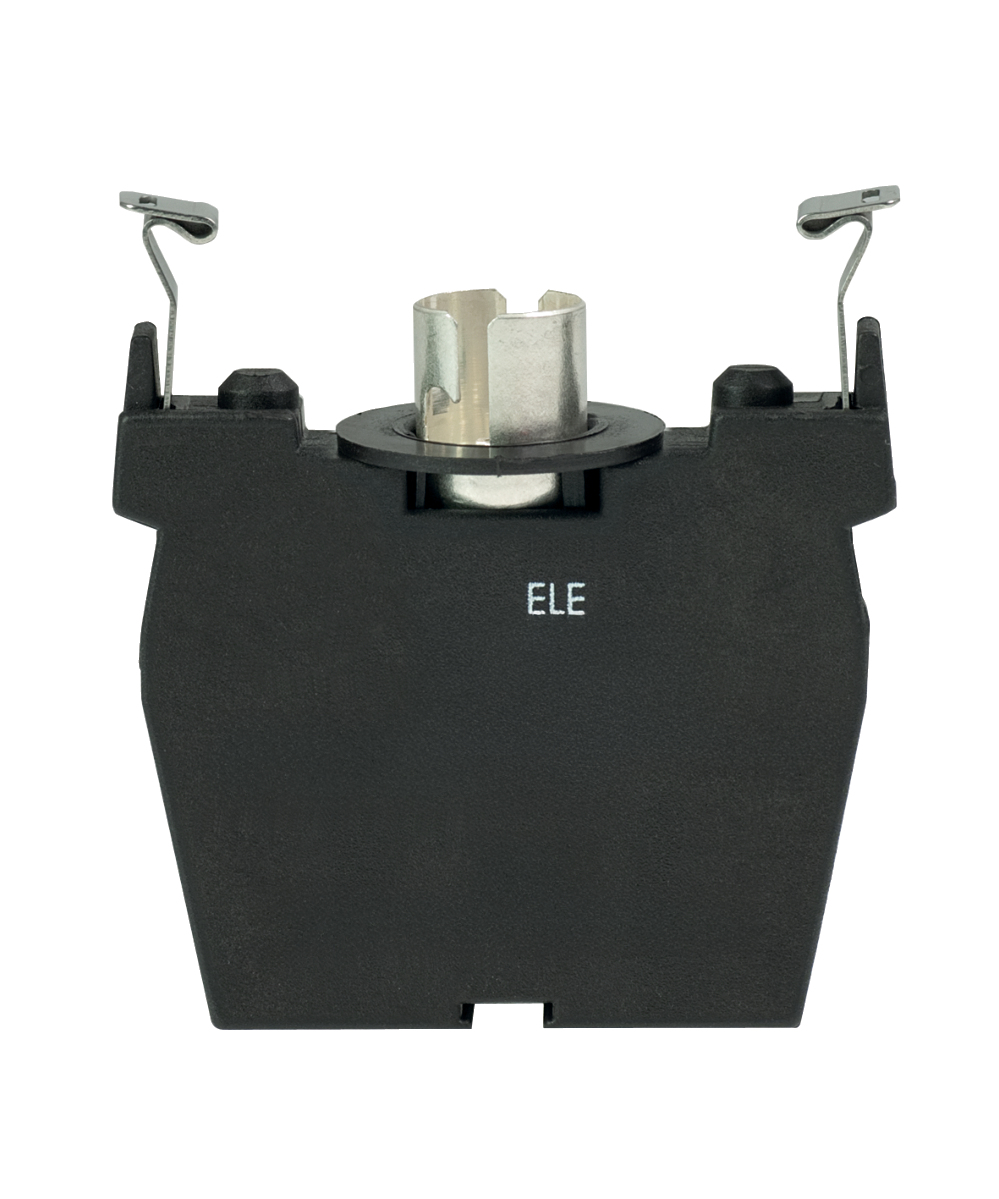

Produktbild (Katalogeinzelphoto )

Kontaktbild

Funktionsweise

Schutzart der Klemmen bzw. Anschlüsse	IP20
Umgebungstemperatur	-25 ... +80 °C

Bemessungsbetriebsspannung	24 VAC
Bemessungsbetriebsspannung	24 VDC
Kontaktbezeichnung	X1 - X2
