ELDE.NGN230
ELDE.NGN230
Downloads
- Schraubanschluss
- Montageflansch-Position 3
- grüne LED
- 230 VAC
Bestelldaten
| Produkt-Typbezeichnung |
ELDE.NGN230 |
| Artikelnummer (Bestellnummer) |
101166023 |
| EAN (European Article Number) |
4250116200832 |
| eCl@ss Nummer, Version 12.0 |
27-37-12-09 |
| eCl@ss Nummer, Version 11.0 |
27-37-12-09 |
| eCl@ss Nummer, Version 9.0 |
27-37-12-09 |
| ETIM Nummer, Version 7.0 |
EC000204 |
| ETIM Nummer, Version 6.0 |
EC000204 |
Zulassungen - Vorschriften
| Zertifikate |
cULus |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Ausführung |
LED-Modul |
| Bauform |
Mit integrierter LED |
| Einbaubedingungen (mechanisch) |
beliebig |
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend |
| Bruttogewicht |
25 g |
Allgemeine Daten - Eigenschaften
| Integrierte Anzeige, allgemein |
Ja |
Mechanische Daten
| Montageanweisung |
aufsteckbar |
| Montageflansch-Position |
3 |
Mechanische Daten - Anschlusstechnik
| Art des elektrischen Anschlusses |
Schraubklemmen |
| Anschlussbezeichnung |
EN 50005 EN 50013 |
| Anschlussquerschnitt, minimum |
0,5 mm², starr 0,5 mm², flexibel |
| Anschlussquerschnitt, maximum |
2,5 mm², starr 1,5 mm², flexibel |
Mechanische Daten - Abmessungen
| Länge |
46 mm |
| Breite |
30 mm |
| Tiefe |
60 mm |
Umgebungsbedingungen
| Schutzart der Klemmen bzw. Anschlüsse |
IP20 |
| Umgebungstemperatur |
-25 ... +80 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
440 V |
Elektrische Daten
| Betriebsspannung |
115 ... 230 VAC 115 ... 230 VAC |
| Bemessungsbetriebsspannung |
115 ... 230 VAC |
| Kontaktbezeichnung |
X1 - X2 |
Zustandsanzeige
| Farbe der LED |
grün |
| Hinweis (LED-Zustandsanzeige) |
Versorgungsspannung UB: 230 VAC |
Sprachfilter
Datenblatt
UL-Zertifikat
Download der aktuellen Version von Adobe Reader

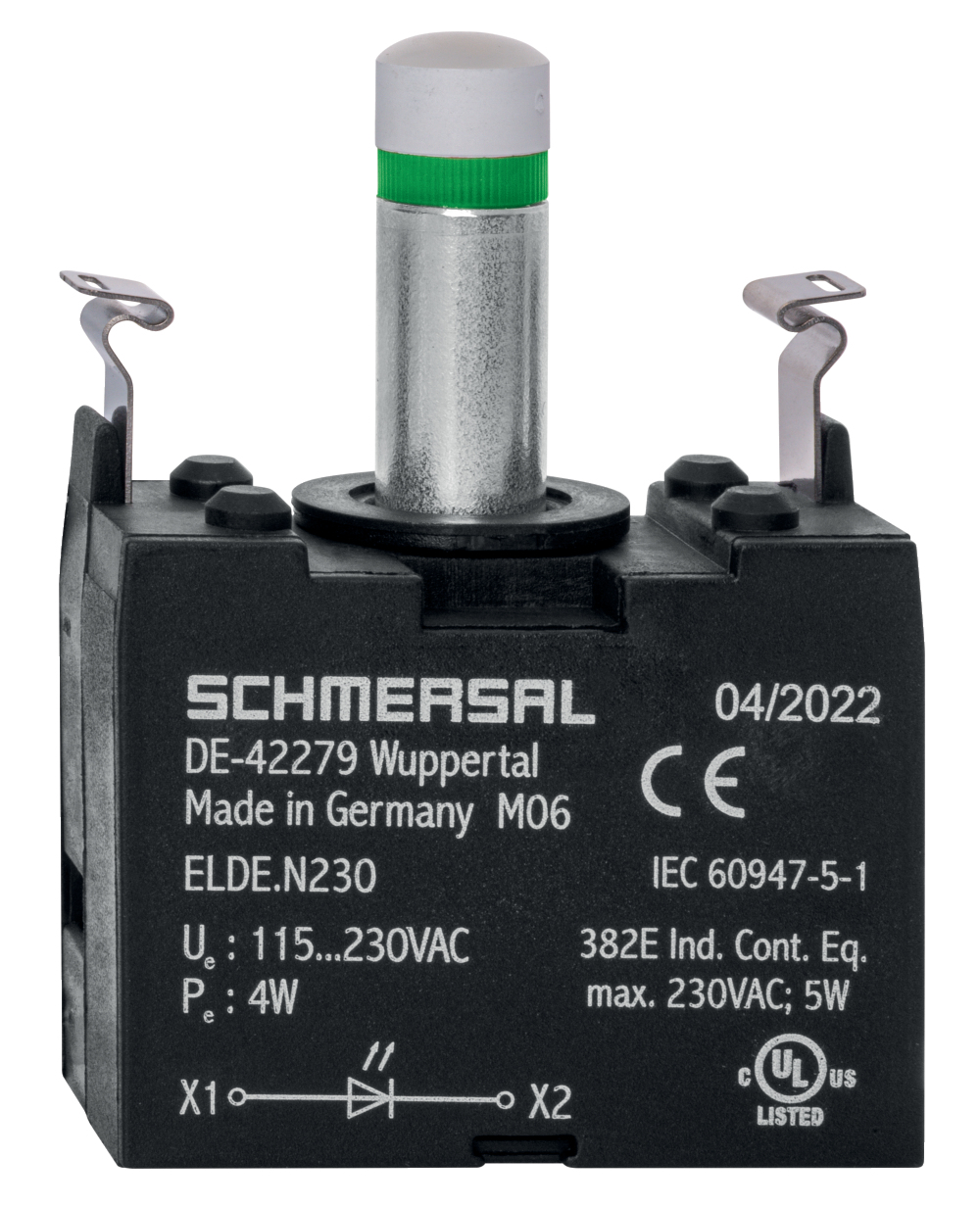

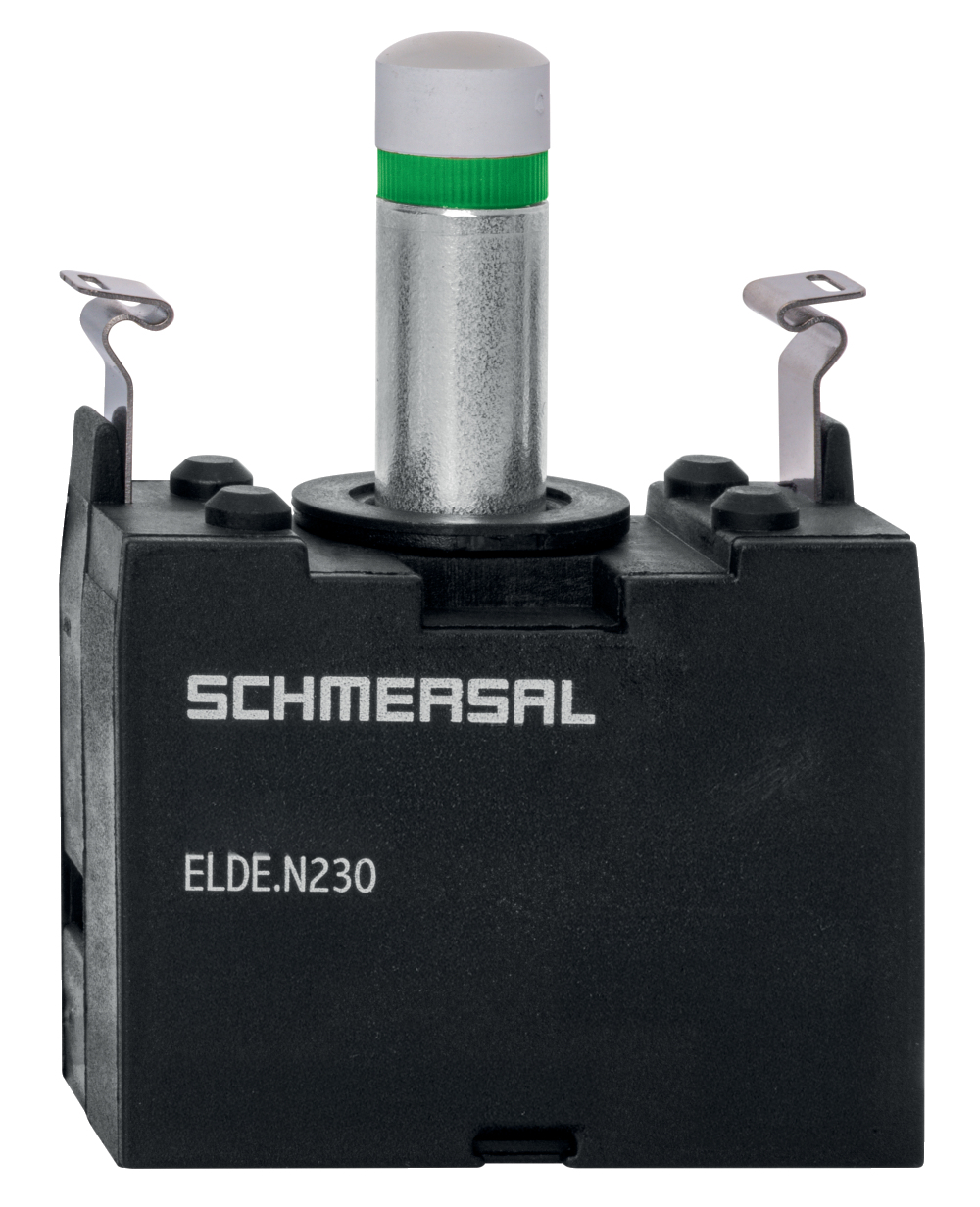

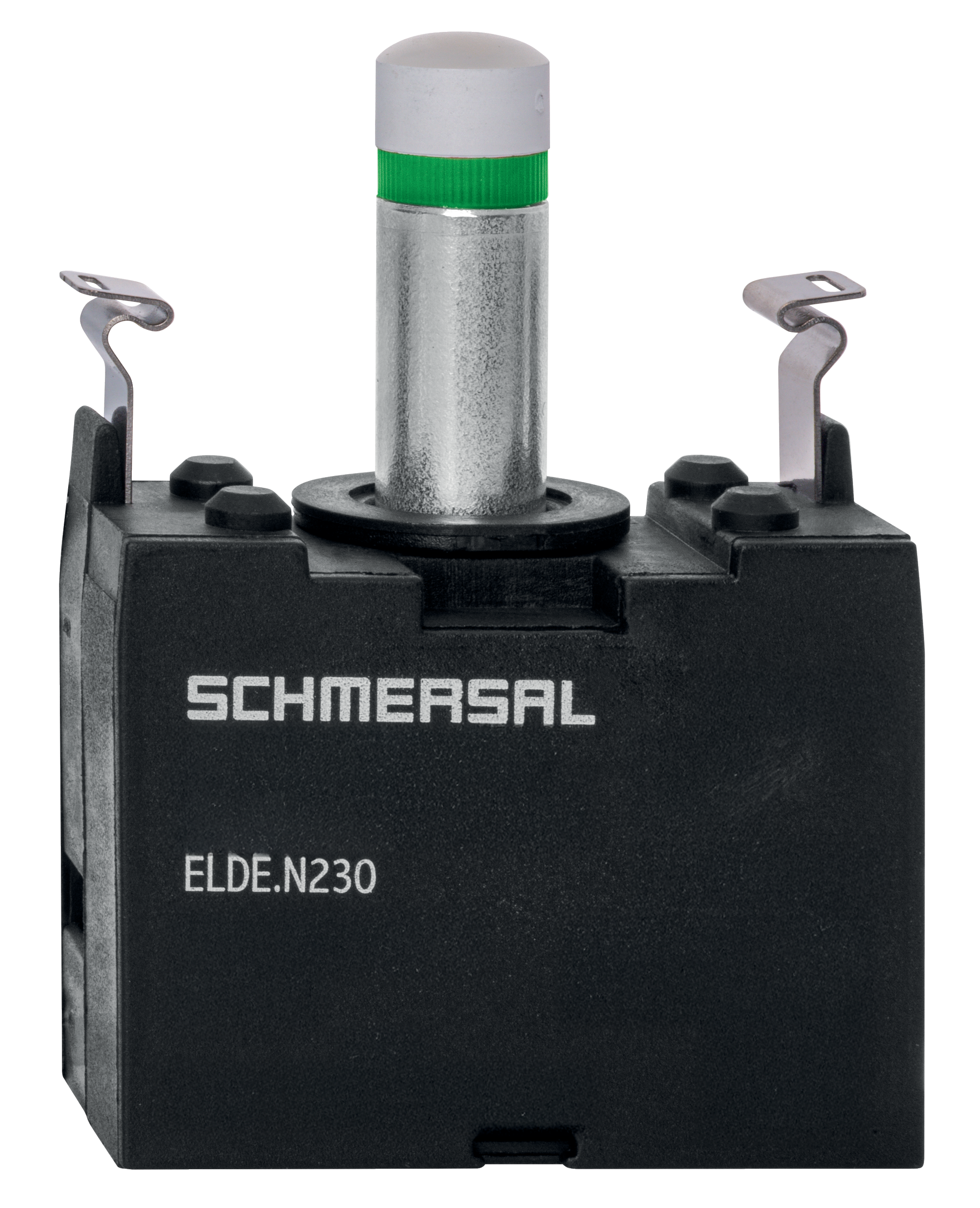

Produktbild (Katalogeinzelphoto )
ID: keldef03
| 536,0 kB | .jpg | 352.778 x 434.622 mm - 1000 x 1232 Pixel - 72 dpi
| 68,8 kB | .png | 73.731 x 91.017 mm - 209 x 258 Pixel - 72 dpi
| 512,7 kB | .jpg | 352.778 x 434.622 mm - 1000 x 1232 Pixel - 72 dpi
| 62,0 kB | .png | 73.73100000000001 x 91.01700000000001 mm - 209 x 258 Pixel - 72 dpi
| 62,0 kB | .png | 73.731 x 91.017 mm - 209 x 258 Pixel - 72 dpi
| 40,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 4,9 MB | .png | 169.249 x 208.619 mm - 1999 x 2464 Pixel - 300 dpi
| 44,7 kB | .jpg | 100.18900000000001 x 123.47200000000001 mm - 284 x 350 Pixel - 72 dpi

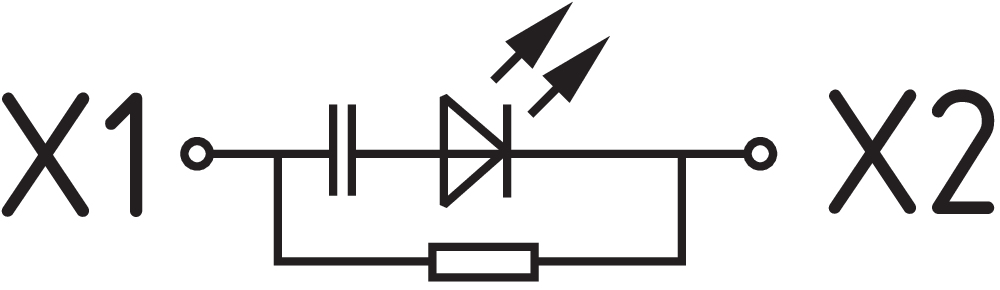

Kontaktbild
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
