EFR.EDRRS
EFR.EDRRS
Downloads
- Federelement
- Erdungsanschluss
Bestelldaten
| Produkt-Typbezeichnung |
EFR.EDRRS |
| Artikelnummer (Bestellnummer) |
103006489 |
| EAN (European Article Number) |
4030661448565 |
| eCl@ss Nummer, Version 12.0 |
27-37-13-02 |
| eCl@ss Nummer, Version 11.0 |
27-37-13-02 |
| eCl@ss Nummer, Version 9.0 |
27-37-13-02 |
| ETIM Nummer, Version 7.0 |
EC000041 |
| ETIM Nummer, Version 6.0 |
EC000041 |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Ausführung |
Federelement |
| Bauform |
Federelement EFR mit Kontaktsicherung |
| Werkstoff des Gehäuses |
Kunststoff |
| Bruttogewicht |
35 g |
Allgemeine Daten - Eigenschaften
| Erdungsanschluss |
Ja |
Mechanische Daten
| Montageanweisung |
aufsteckbar |
| Befestigung |
Montageflansch |
| Montageflansch-Position |
3 |
Mechanische Daten - Abmessungen
| Länge |
46 mm |
| Breite |
10 mm |
| Tiefe |
60 mm |
Umgebungsbedingungen
| Umgebungstemperatur |
-25 ... +80 °C |
| Schockfestigkeit |
30 g / 18 ms |

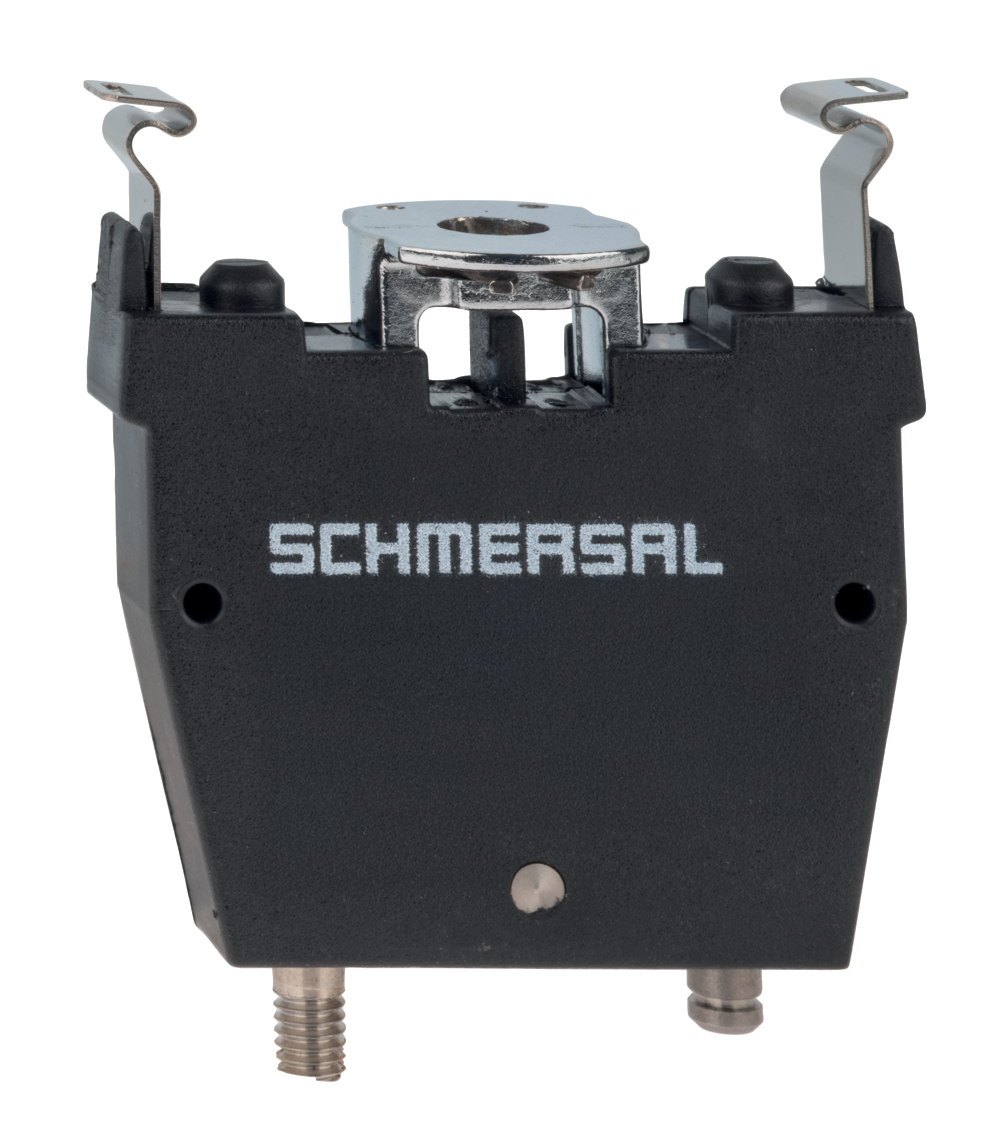

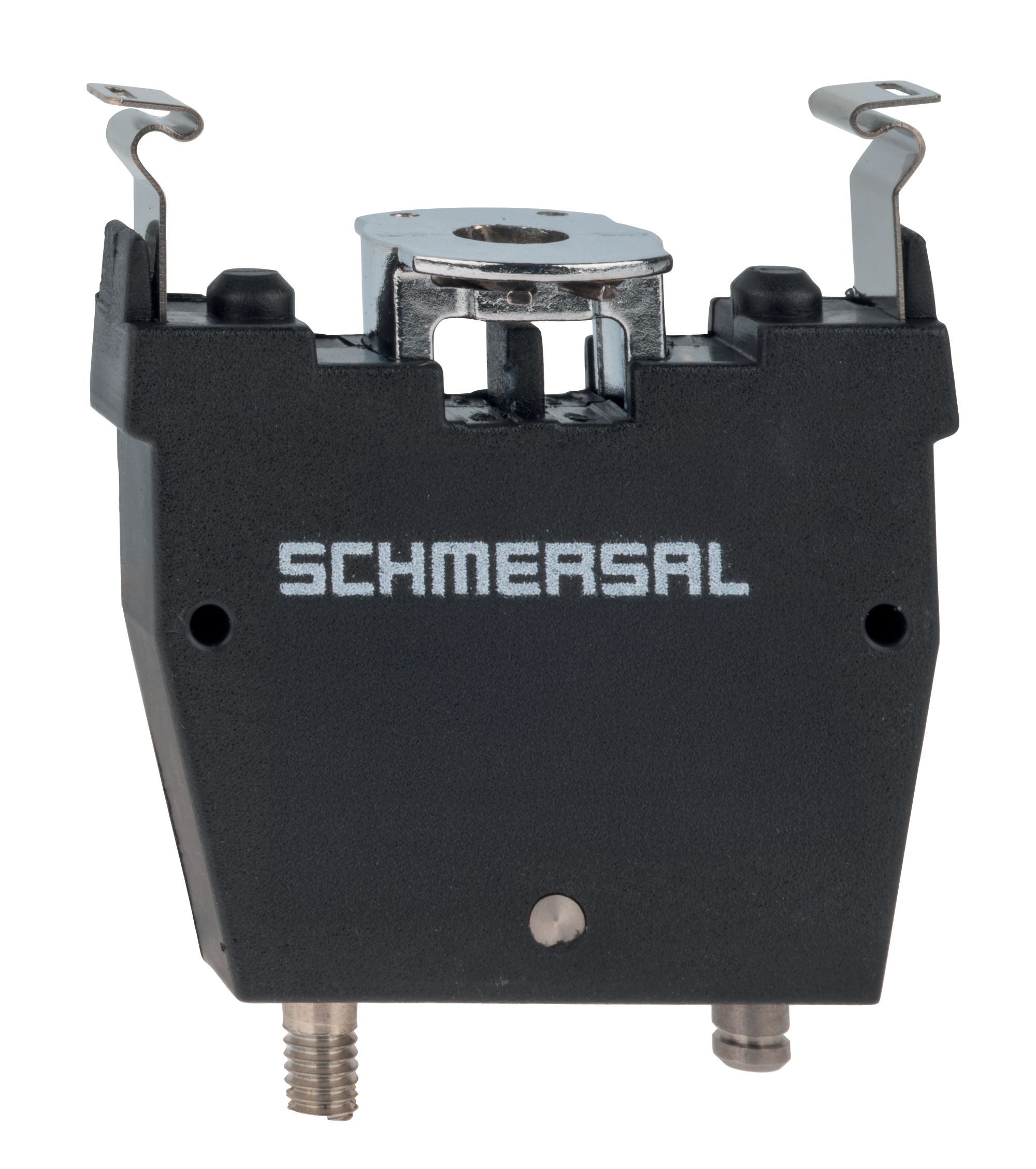

Produktbild (Katalogeinzelphoto )
ID: kefr-f04
| 400,9 kB | .jpg | 352.778 x 397.933 mm - 1000 x 1128 Pixel - 72 dpi
| 49,8 kB | .png | 73.73100000000001 x 83.256 mm - 209 x 236 Pixel - 72 dpi
| 37,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 3,8 MB | .png | 169.333 x 191.008 mm - 2000 x 2256 Pixel - 300 dpi
| 45,4 kB | .jpg | 109.361 x 123.47200000000001 mm - 310 x 350 Pixel - 72 dpi
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
Generiert am: 15.04.2026, 06:49
