EFMH
EFMH
Downloads
Bestelldaten
| Produkt-Typbezeichnung |
EFMH |
| Artikelnummer (Bestellnummer) |
101171324 |
| EAN (European Article Number) |
4030661484501 |
| eCl@ss Nummer, Version 12.0 |
27-37-12-26 |
| eCl@ss Nummer, Version 11.0 |
27-37-12-26 |
| eCl@ss Nummer, Version 9.0 |
27-37-12-26 |
| ETIM Nummer, Version 7.0 |
EC001020 |
| ETIM Nummer, Version 6.0 |
EC001020 |
| Zusatzinformation (Bestelldaten) |
Hinweis: Montageflansch für Positionsschalter in Verbindung mit Geräteköpfe der Baureihe N und E |
Allgemeine Daten
| Ausführung |
Montageflansch |
| Bauform |
Montageflansch für Positionsschalter |
| Einbaubedingungen (mechanisch) |
beliebig |
| Werkstoff des Gehäuses |
PA |
| Farbe des Montageflansches |
schwarz |
| Farbe der Befestigungsschrauben |
silber |
| Bruttogewicht |
2 g |
Mechanische Daten
| Anzugsdrehmoment der Schraube |
0,6 Nm |
| Werkstoff der Befestigungsschrauben |
Edelstahl (V4A) |
Mechanische Daten - Abmessungen
| Breite |
29 mm |
| Höhe |
17 mm |
| Tiefe |
42 mm |
| Dicke der Frontplatte, minimum |
1,5 mm |
| Dicke der Frontplatte, maximum |
6 mm |
| Rastermaß |
50 x 50 mm |
Umgebungsbedingungen
| Umgebungstemperatur |
-25 ... +80 °C |

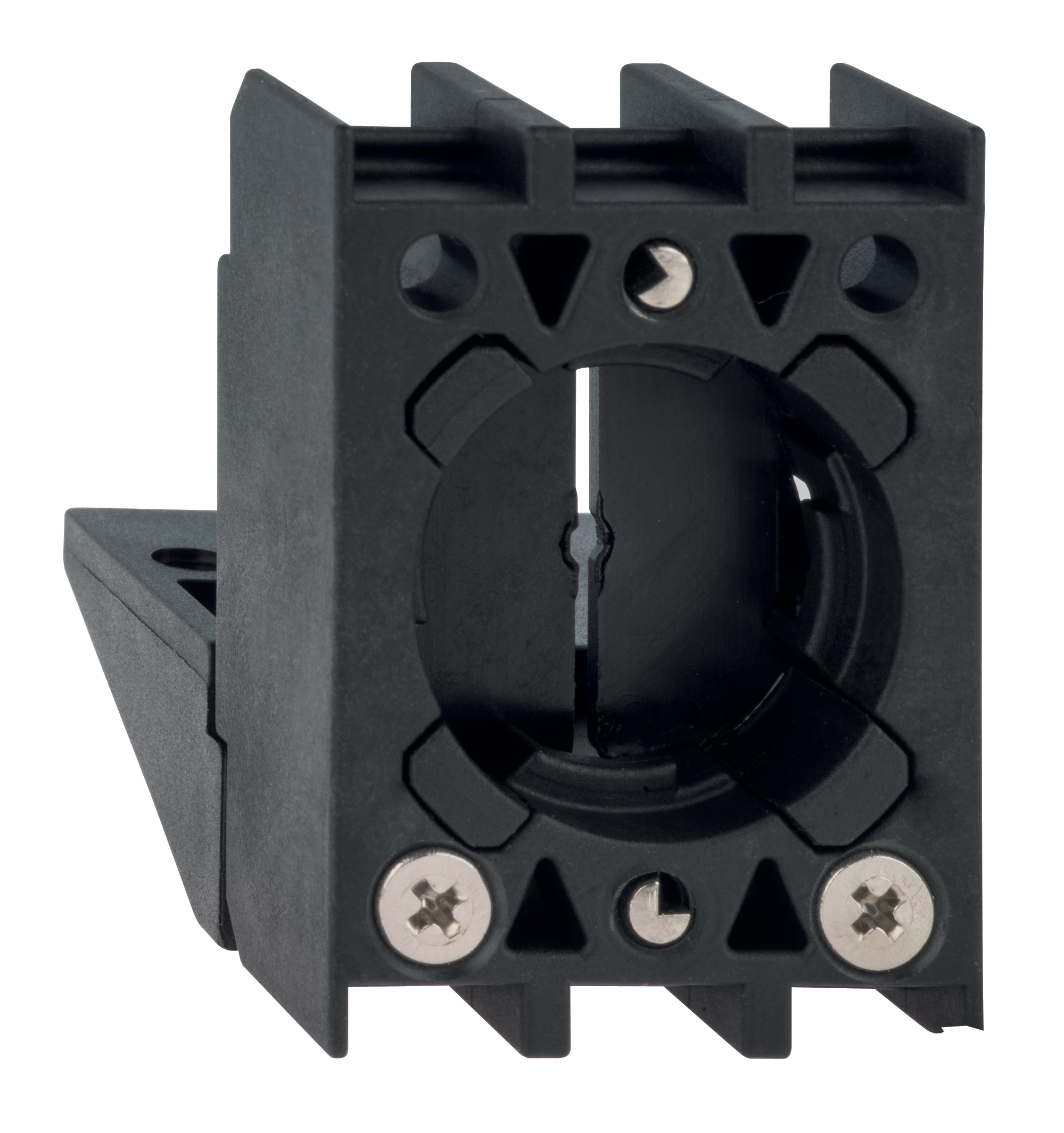

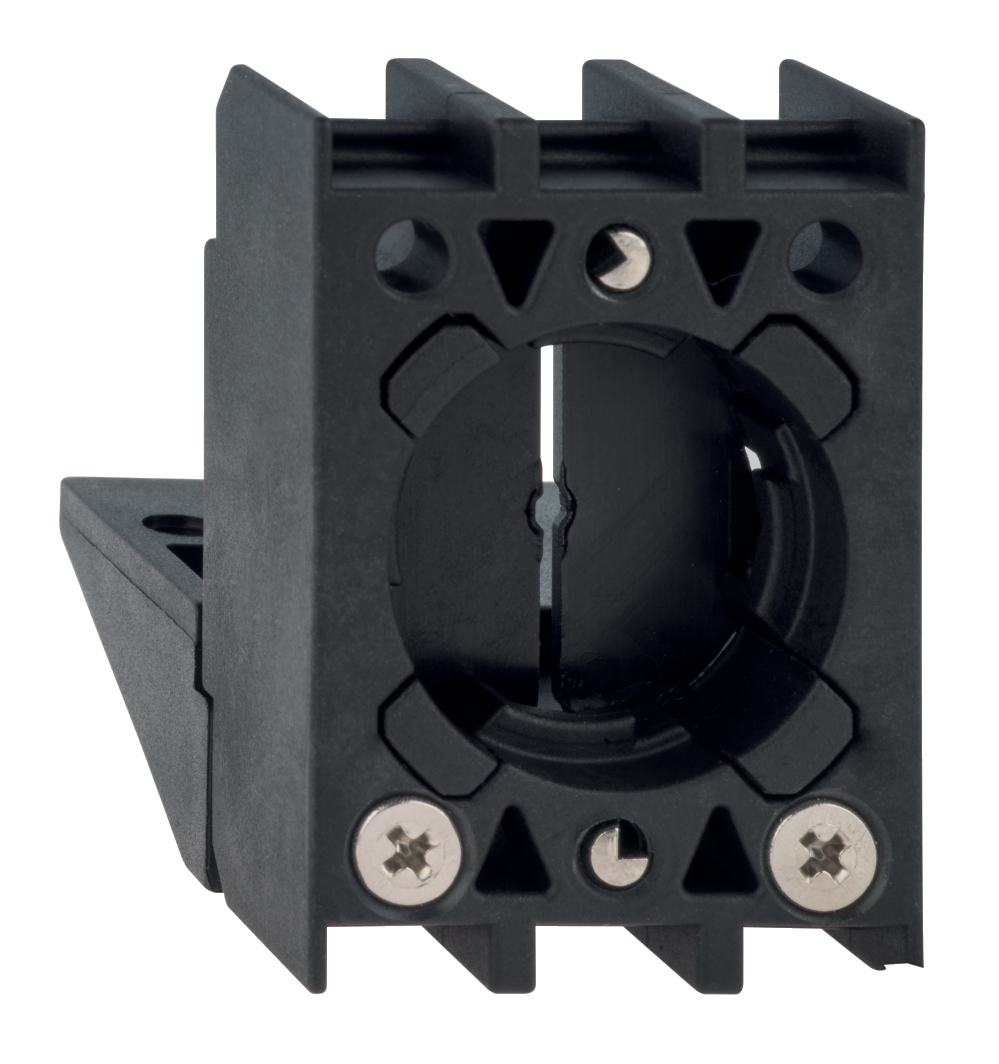

Produktbild (Katalogeinzelphoto )
ID: kefmhf02
| 352,3 kB | .jpg | 352.425 x 375.356 mm - 999 x 1064 Pixel - 72 dpi
| 46,9 kB | .png | 73.73100000000001 x 78.669 mm - 209 x 223 Pixel - 72 dpi
| 54,7 kB | .jpg | 116.06400000000001 x 123.47200000000001 mm - 329 x 350 Pixel - 72 dpi
| 50,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 4,8 MB | .png | 169.249 x 180.255 mm - 1999 x 2129 Pixel - 300 dpi
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
Generiert am: 15.04.2026, 03:15
