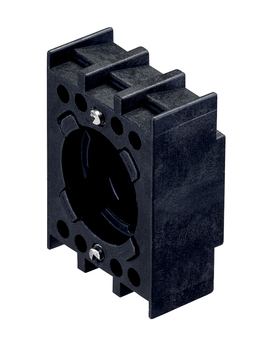

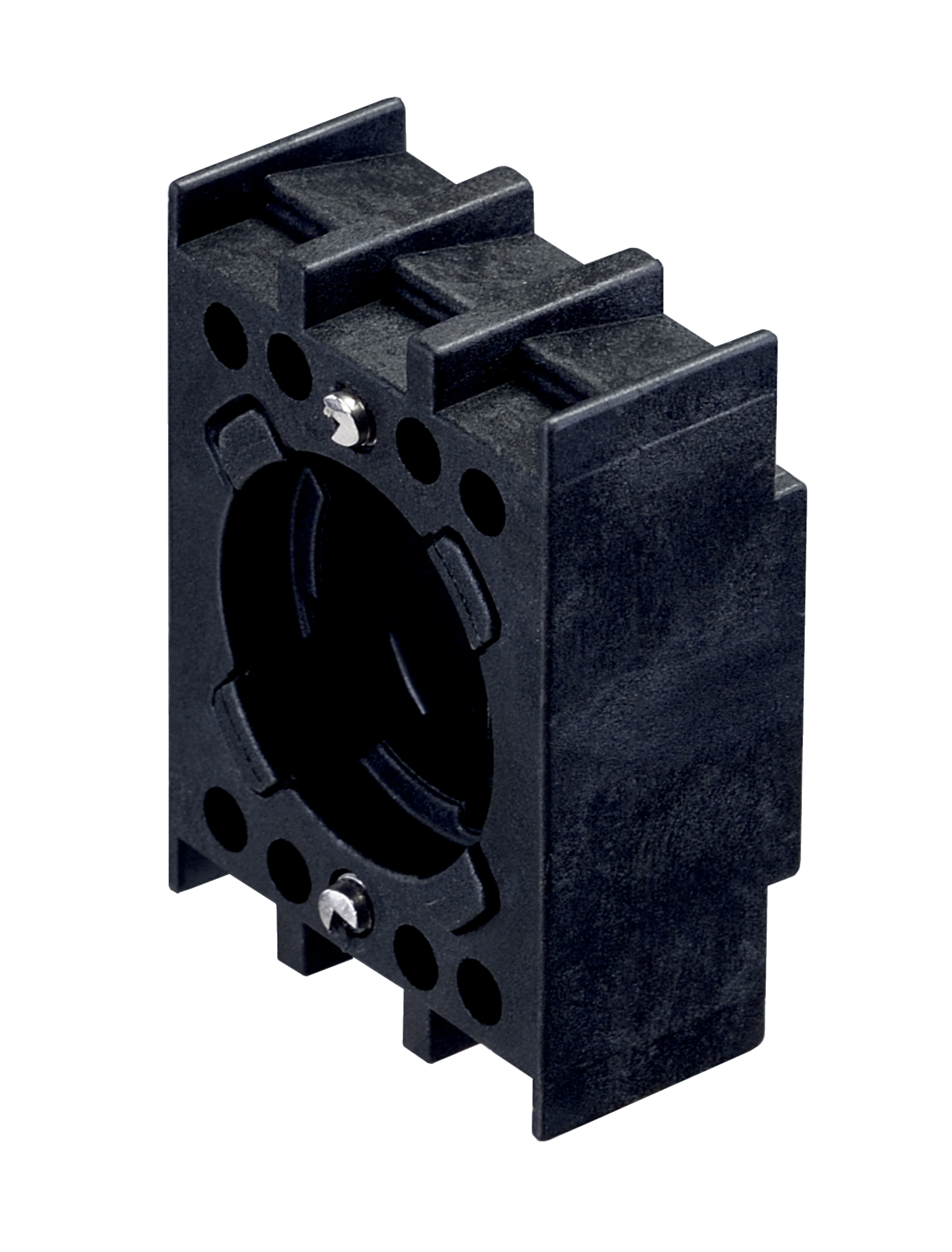

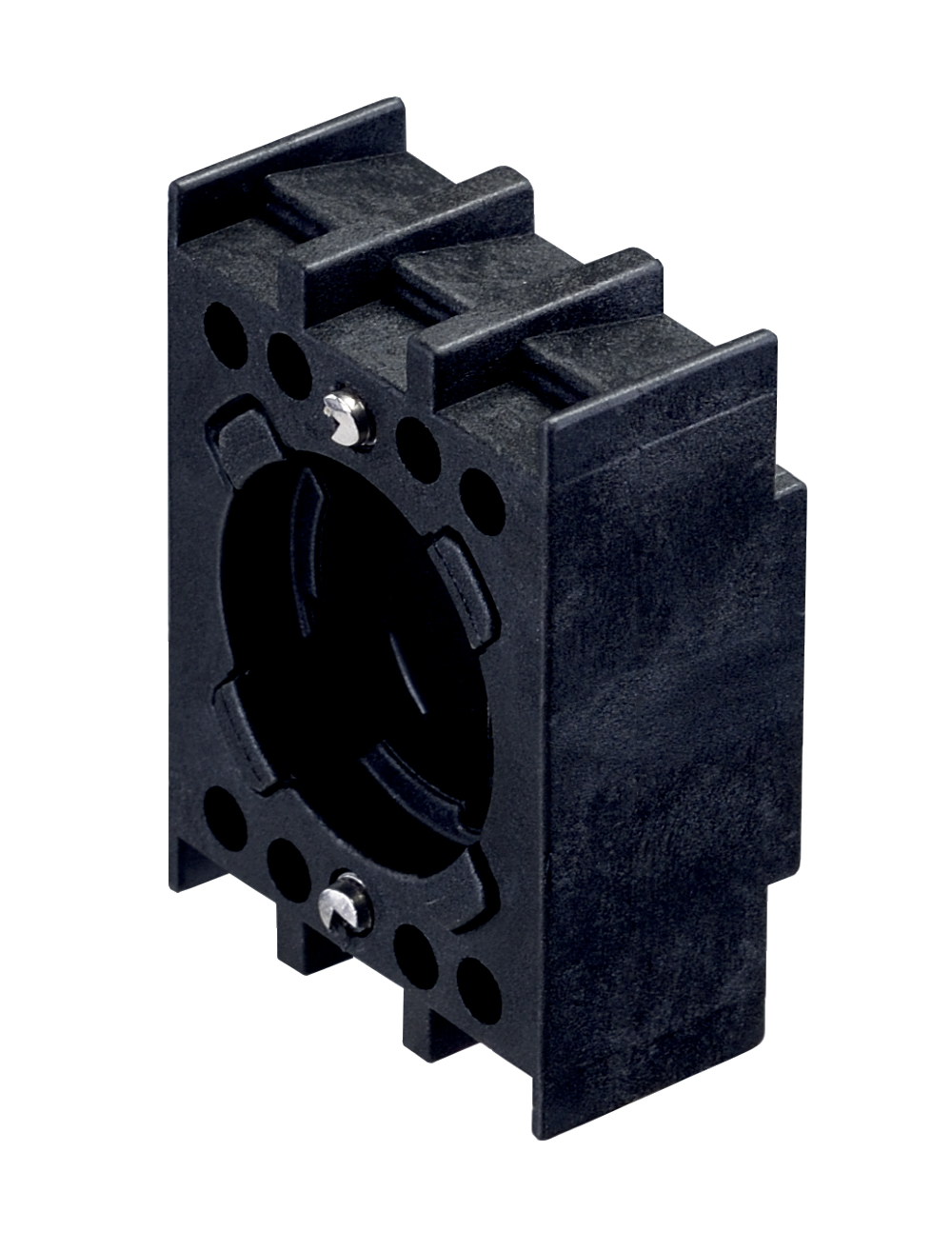

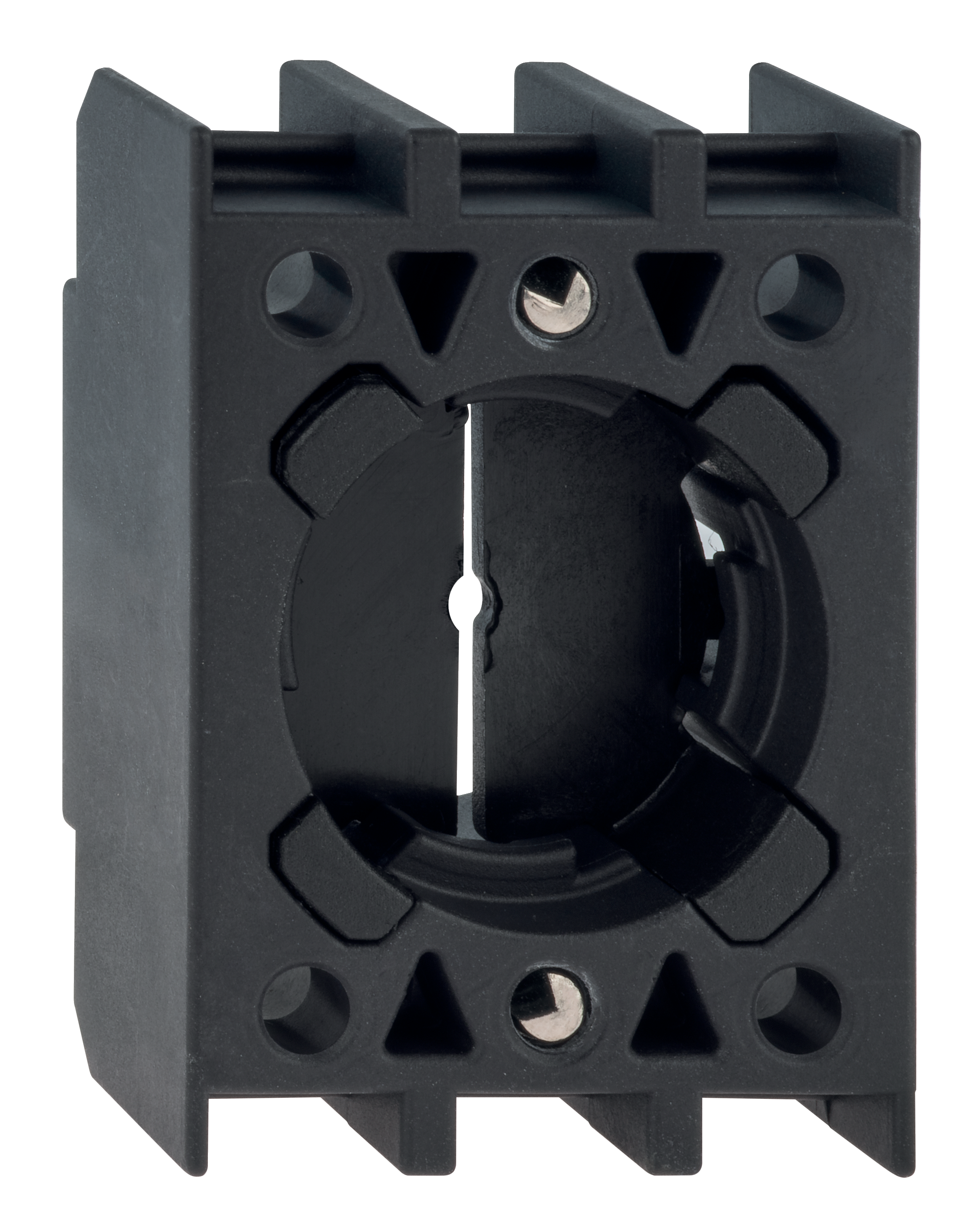

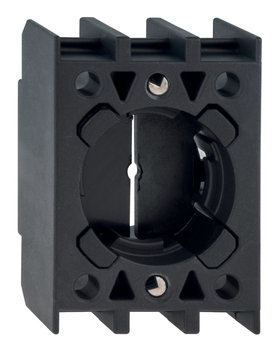

EFM

Artikelnummer: 101014388
EFM

Downloads

ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten

Bestelldaten

Produkt-Typbezeichnung

EFM
Artikelnummer (Bestellnummer)

101014388
EAN (European Article Number)

4250116201655
eCl@ss Nummer, Version 12.0

27-37-12-26
eCl@ss Nummer, Version 11.0

27-37-12-26
eCl@ss Nummer, Version 9.0

27-37-12-26
ETIM Nummer, Version 7.0

EC001020
ETIM Nummer, Version 6.0

EC001020
Zusatzinformation (Bestelldaten)

Hinweis: Montageflansch für nicht leuchtende Geräte der Baureihe N und E

Allgemeine Daten

Ausführung

Montageflansch
Einbaubedingungen (mechanisch)

beliebig
Werkstoff des Gehäuses

PA
Farbe des Montageflansches

schwarz
Farbe der Befestigungsschrauben

silber
Bruttogewicht

20 g

Mechanische Daten

Anzugsdrehmoment der Schraube

0,6 Nm
Werkstoff der Befestigungsschrauben

Edelstahl (V4A)

Mechanische Daten - Abmessungen

Breite

29 mm
Höhe

17 mm
Tiefe

42 mm
Dicke der Frontplatte, minimum

1,5 mm
Dicke der Frontplatte, maximum

6 mm
Rastermaß

50 x 50 mm

Umgebungsbedingungen

Umgebungstemperatur

-25 ... +80 °C

AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.

Generiert am: 15.04.2026, 03:16
