BN 650-10Z

Artikelnummer: 101187273
Archiv
BN 650-10Z

Downloads

ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten
  • mit konfektionierter Leitung
  • seitliche Betätigung
  • mit Vorspannmagnet
  • berührungslos wirkend
  • hohe Lebensdauer
  • Bauform Ø 13 mm
  • Kunststoffgehäuse
  • Schaltabstand bis zu 60 mm, abhängig vom Betätigungsmagnet und Ausführung
  • mit Zentralbefestigung

Bestelldaten

Hinweis (Lieferfähigkeit)

Nicht mehr lieferbar!
Produkt-Typbezeichnung

BN 650-10Z
Artikelnummer (Bestellnummer)

101187273
EAN (European Article Number)

4030661335728
eCl@ss Nummer, Version 12.0

27-27-43-02
eCl@ss Nummer, Version 11.0

27-27-01-05
eCl@ss Nummer, Version 9.0

27-27-01-05
ETIM Nummer, Version 7.0

EC002544
ETIM Nummer, Version 6.0

EC002544

Allgemeine Daten

Wirkprinzip

magnetisch
Gehäusebauform

Zylinder, glatt
Werkstoff des Gehäuses

Kunststoff, glasfaserverstärkter Thermoplast
Bruttogewicht

65 g

Allgemeine Daten - Eigenschaften

Verwendbar für Aufzüge

Ja
Vorspannmagnet

Ja
Leitungstülle

Ja
Anzahl der Schließer

1

Mechanische Daten

Aktive Fläche

seitlich
Betätigungselement

Magnet
Mechanische Lebensdauer, minimum

100.000.000 Schaltspiele
Betätigungsgeschwindigkeit, maximum

18 m/s
Befestigung

zentral mit Gewindeflansch
Anzugsdrehmoment der Muttern, maximum

3 Nm

Mechanische Daten - Schaltabstände

Schaltabstand Sn

5 mm … 50 mm

BP 10 = 5 mm

2 x BP 10 = 17 mm

BP 15 = 6 mm

2 x BP 15 = 17 mm

2 x BP 15/2 = 17 mm

BP 34 = 15 ... 20 mm

BP 20 = 20 mm

BP 31 = 20 mm

BP 11 = 20 mm

BP 12 = 10 ... 30 mm

BP 21 = 25 ... 50 mm
Hinweis (Schaltabstand Sn)

Schaltabstand bis zu 50 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
Hinweis (Schaltabstand)

Alle Angaben der Schaltabstände gemäß EN IEC 60947-5-2
Wiederholgenauigkeit R

0,3 mm

Mechanische Daten - Anschlusstechnik

Länge der Leitung

1 m
Leitungseinführung

PG9
Anschlussart

Anschlussleitung
Anzahl der Leitungsadern

2
Aderquerschnitt

0,25 mm2
Aderquerschnitt

23 AWG
Werkstoff des Leitungsmantels

PVC
Leitungstyp

LiYY

Mechanische Daten - Abmessungen

Durchmesser des Sensors

13 mm
Schlüsselweite

22 SW
Länge des Sensors

103 mm

Umgebungsbedingungen

Schutzart

IP67
Umgebungstemperatur

-25 ... +70 °C
Schwingfestigkeit

10 … 55 Hz, Amplitude 1 mm
Schockfestigkeit

30 g / 11 ms

Elektrische Daten

Schaltspannung, maximum

200 VAC
Schaltspannung, maximum

200 VDC
Schaltstrom, maximum

1 A
Schaltleistung, maximum

30 W
Schaltleistung, maximum

30 VA
Schaltprinzip

Reedkontakte, berührungslos wirkend
Prelldauer, maximum

0,2 ms
Schaltfrequenz, maximum

300 Hz
Maximale Schalthäufigkeit

1.080.000 /h
Schaltelement

Schließer (NO)

Lieferumfang

Lieferumfang

Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör

Empfehlung (Betätiger)

BP 10

2x BP 10

BP 15

2x BP 15

2x BP 15/2

BP 34

BP 20

BP 31

BP 11

BP 12

BP 21
Empfehlung (Betätiger, Aufzugtechnik)

BP 10

2 x BP 15/2

2 x BP 15

2 x BP 10

BP 15

BP 34

Hinweis

Hinweis (Allgemein)

Die Öffner- oder Schließerfunktion ist abhängig von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Betätigungsmagneten.

Bei der Gegenüberstellung von Schalter und Betätigungsmagnet muss die Zuordnung der Farben übereinstimmen: rot (S) auf rot (S) und grün (N) auf grün (N).

Dies gilt nicht beim Raster.

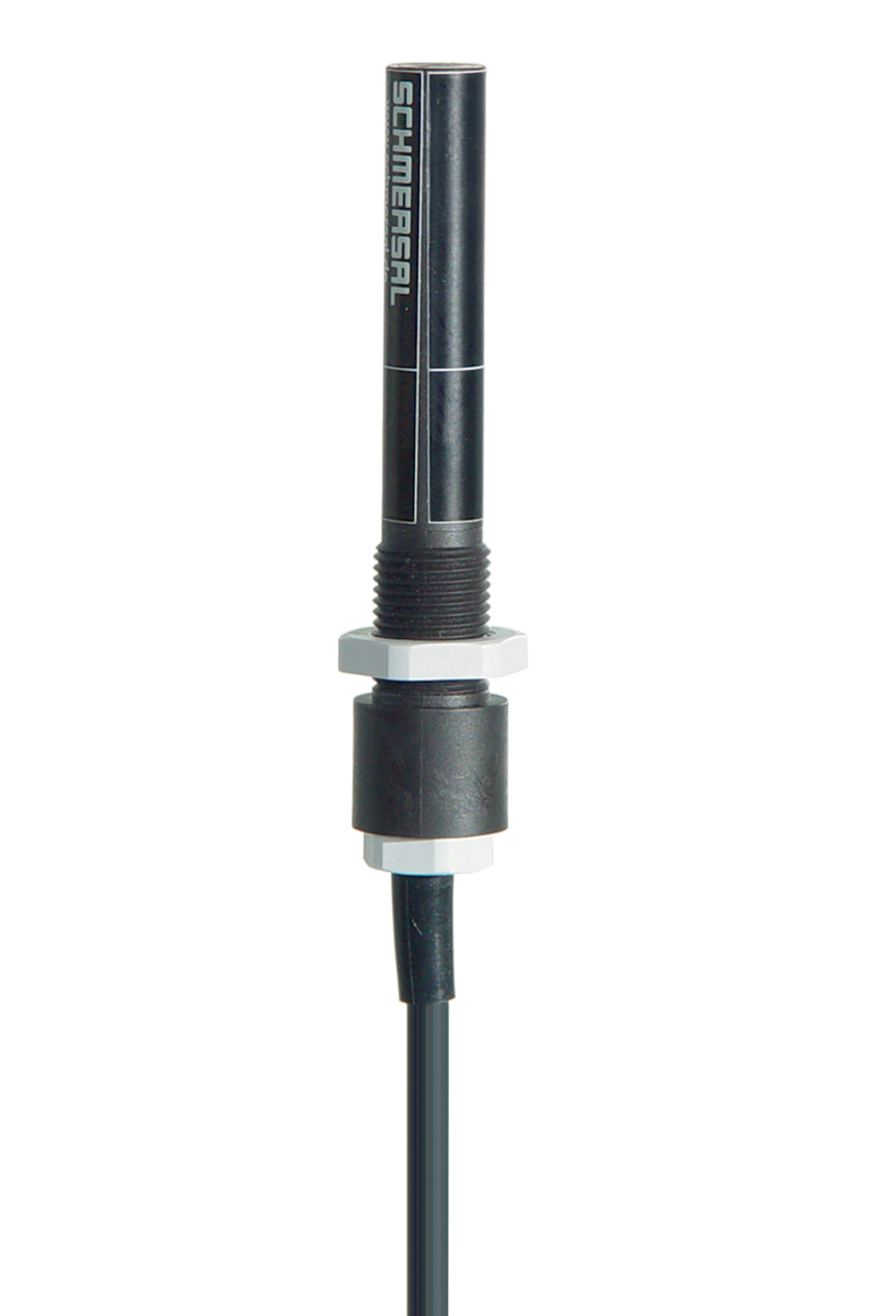

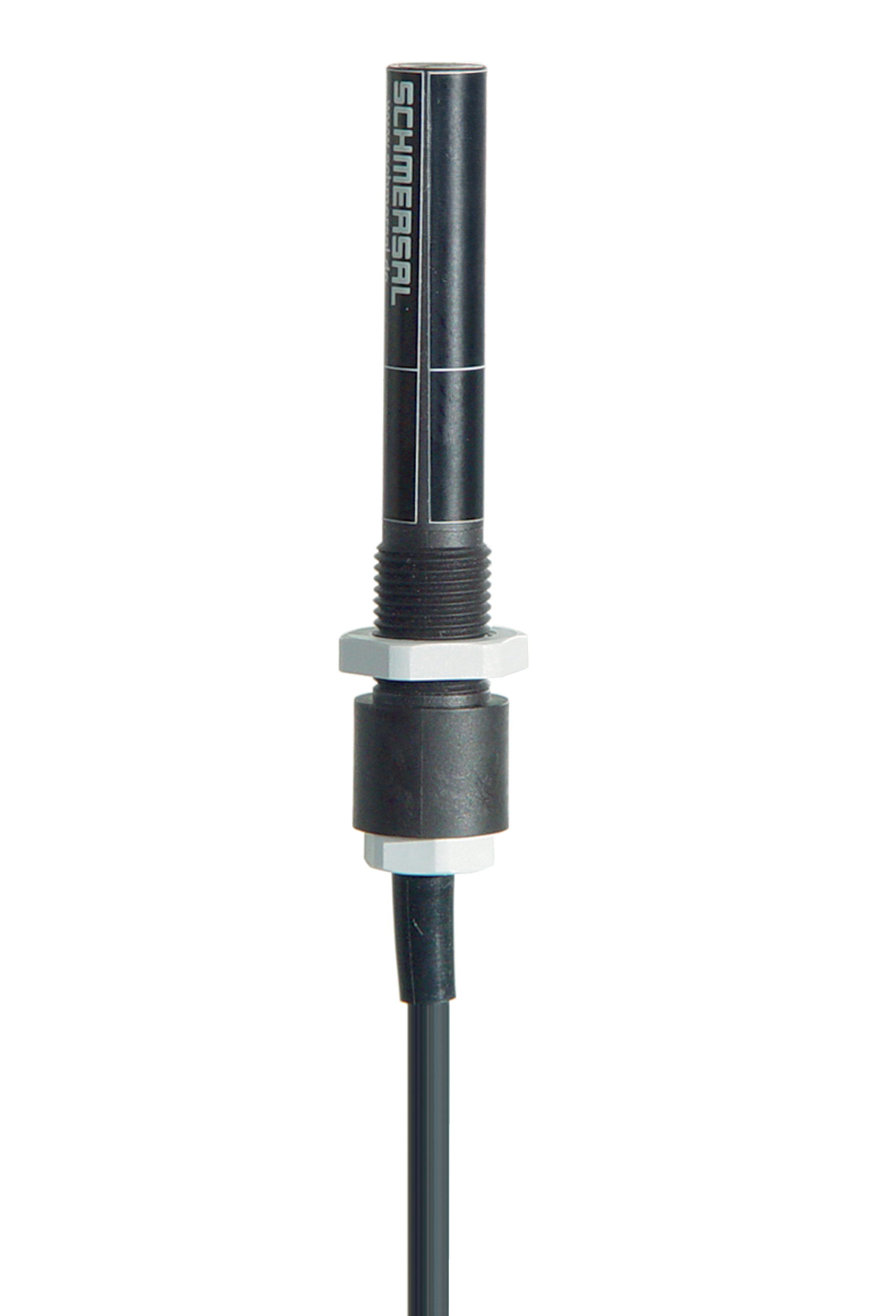

Produktbild (Katalogeinzelphoto )

kbn65f03

ID: kbn65f03

| 170,8 kB | .jpg | 352.778 x 518.231 mm - 1000 x 1469 Pixel - 72 dpi

| 23,4 kB | .png | 74.083 x 108.656 mm - 210 x 308 Pixel - 72 dpi

| 15,2 kB | .jpg | 83.961 x 123.47200000000001 mm - 238 x 350 Pixel - 72 dpi

| 10,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi

| 1,7 MB | .png | 166.55700000000002 x 244.673 mm - 2000 x 2938 Pixel - 305 dpi

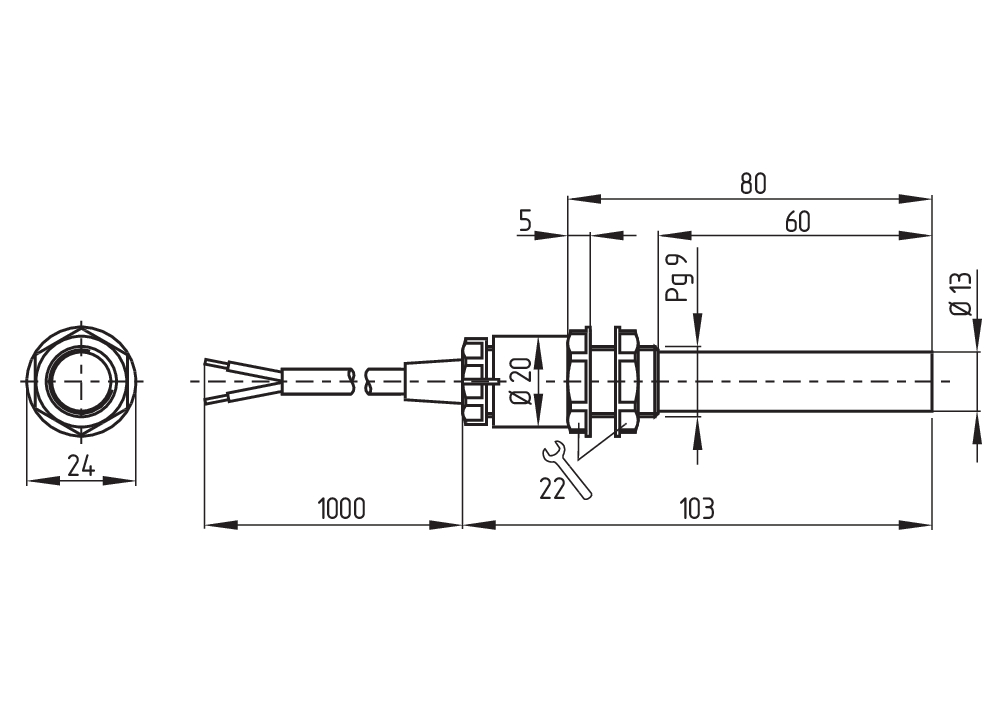

Maßzeichnung Grundgerät

1bn65g04

ID: 1bn65g04

| 24,8 kB | .cdr |

| 7,3 kB | .png | 74.083 x 51.858000000000004 mm - 210 x 147 Pixel - 72 dpi

| 77,6 kB | .jpg | 352.778 x 247.29700000000003 mm - 1000 x 701 Pixel - 72 dpi

Schaltwegdiagramm

ksbn4sx1

ID: ksbn4sx1

| 18,0 kB | .cdr |

| 1,1 kB | .png | 74.083 x 18.697 mm - 210 x 53 Pixel - 72 dpi

| 23,4 kB | .jpg | 352.778 x 88.194 mm - 1000 x 250 Pixel - 72 dpi

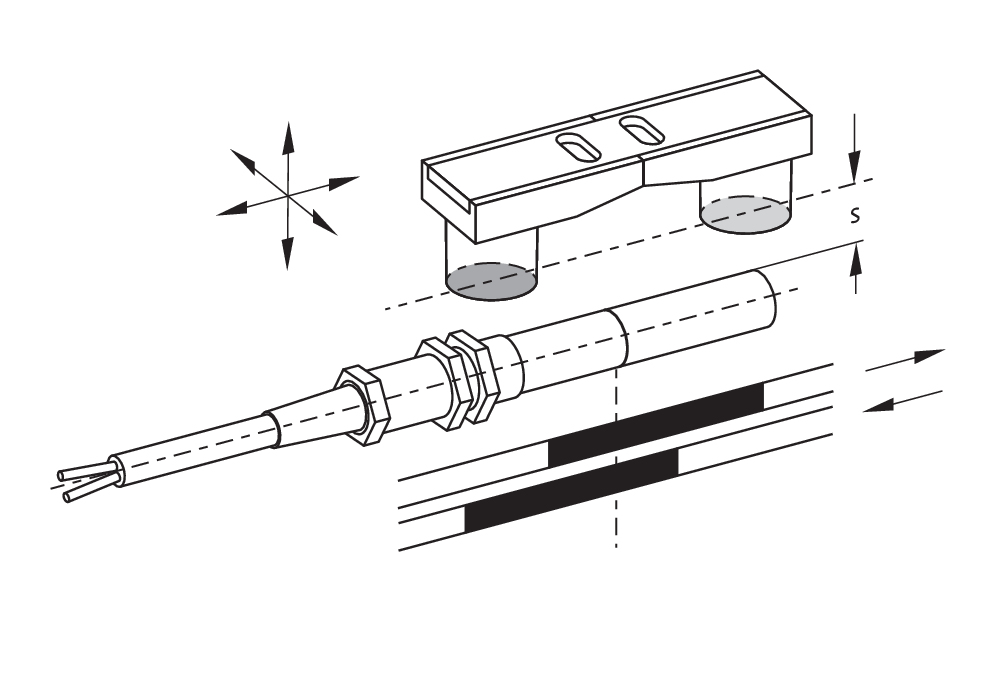

Kontaktbild

1bn65k20

ID: 1bn65k20

| 24,4 kB | .cdr |

| 106,6 kB | .jpg | 352.778 x 243.769 mm - 1000 x 691 Pixel - 72 dpi

| 12,9 kB | .png | 74.083 x 51.153000000000006 mm - 210 x 145 Pixel - 72 dpi

Kennliniendiagramm

kbn65d03

ID: kbn65d03

| 2,9 kB | .png | 73.73100000000001 x 84.31400000000001 mm - 209 x 239 Pixel - 72 dpi

| 112,6 kB | .jpg | 352.425 x 402.16700000000003 mm - 999 x 1140 Pixel - 72 dpi
