BETAETIGER AZM 161-B6S
BETAETIGER AZM 161-B6S
- für sehr kleine Betätigungsradien
Bestelldaten
| Produkt-Typbezeichnung |
BETAETIGER AZM 161-B6S |
| Artikelnummer (Bestellnummer) |
101170375 |
| EAN (European Article Number) |
4030661297637 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-06 |
| ETIM Nummer, Version 7.0 |
EC001487 |
| ETIM Nummer, Version 6.0 |
EC001487 |
Allgemeine Daten
| Codierstufe gemäß EN ISO 14119 |
gering |
| Werkstoff des Betätigers |
Edelstahl (V2A) |
| Bruttogewicht |
35 g |
Mechanische Daten
| Betätigungsradius, minimum |
95 mm |
| Betätiger |
beweglich |
| Betätigerspiel in Betätigungsrichtung |
2 mm |
Hinweis
| Hinweis (Allgemein) |
kleinstmöglicher Betätigungsradius bei drehbaren Schutzeinrichtungen über die schmale Seite des Betätigers 95 mm kleinstmöglicher Betätigungsradius bei drehbaren Schutzeinrichtungen über die breite Seite des Betätigers 95 mm |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
Download der aktuellen Version von Adobe Reader
Produktbild (Katalogeinzelphoto )
ID: kazm1f46
| 7,3 MB | .tif | 195.4 x 130.2 mm - 1954 x 1302 Pixel - 254 dpi
| 184,1 kB | .jpg | 352.778 x 235.303 mm - 1000 x 667 Pixel - 72 dpi
| 16,7 kB | .png | 74.083 x 49.389 mm - 210 x 140 Pixel - 72 dpi
| 24,2 kB | .jpg | 123.47200000000001 x 82.197 mm - 350 x 233 Pixel - 72 dpi
| 21,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 1,5 MB | .png | 200 x 133.3 mm - 2000 x 1333 Pixel - 254 dpi

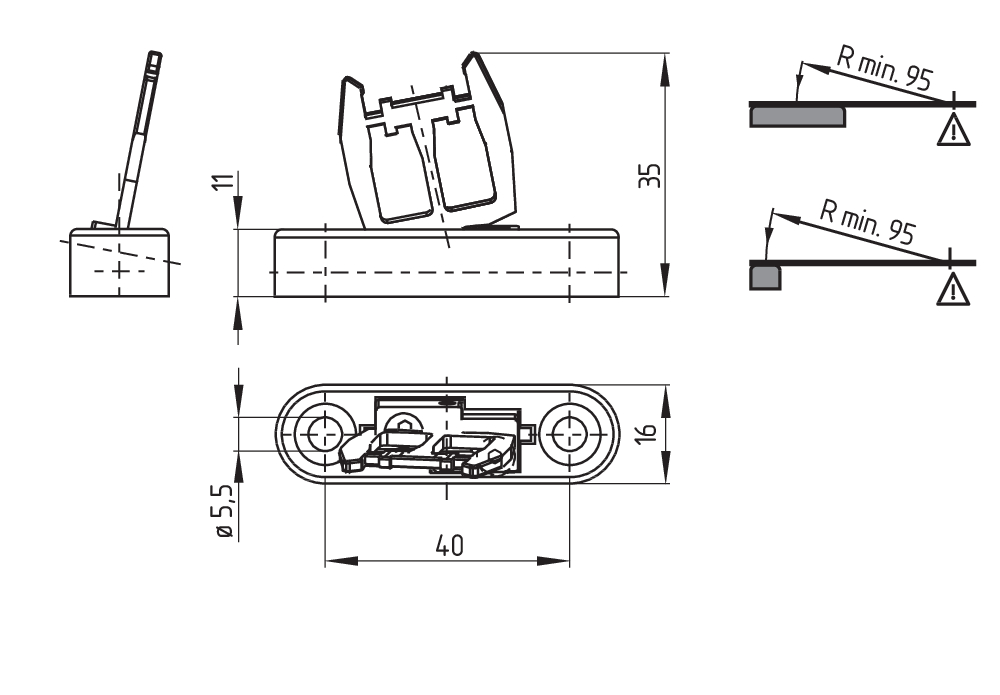

Maßzeichnung Betätiger
Radiuszeichnungen
