BETAETIGER AZM 161-B1F
BETAETIGER AZM 161-B1F
- Gerader Betätiger
- besonders geeignet für Schiebetüren
Bestelldaten
| Produkt-Typbezeichnung |
BETAETIGER AZM 161-B1F |
| Artikelnummer (Bestellnummer) |
101175431 |
| EAN (European Article Number) |
4030661305301 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-06 |
| ETIM Nummer, Version 7.0 |
EC001487 |
| ETIM Nummer, Version 6.0 |
EC001487 |
Allgemeine Daten
| Codierstufe gemäß EN ISO 14119 |
gering |
| Werkstoff des Betätigers |
Edelstahl (V2A) |
| Bruttogewicht |
22 g |
Mechanische Daten
| Betätiger |
gerade |
Hinweis
| Hinweis (Allgemein) |
kleinstmöglicher Betätigungsradius bei drehbaren Schutzeinrichtungen 160 mm Drehpunkt des Scharniers und Oberkante der Sicherheitszuhaltung zuzüglich 5 mm müssen eine Ebene bilden |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
Download der aktuellen Version von Adobe Reader

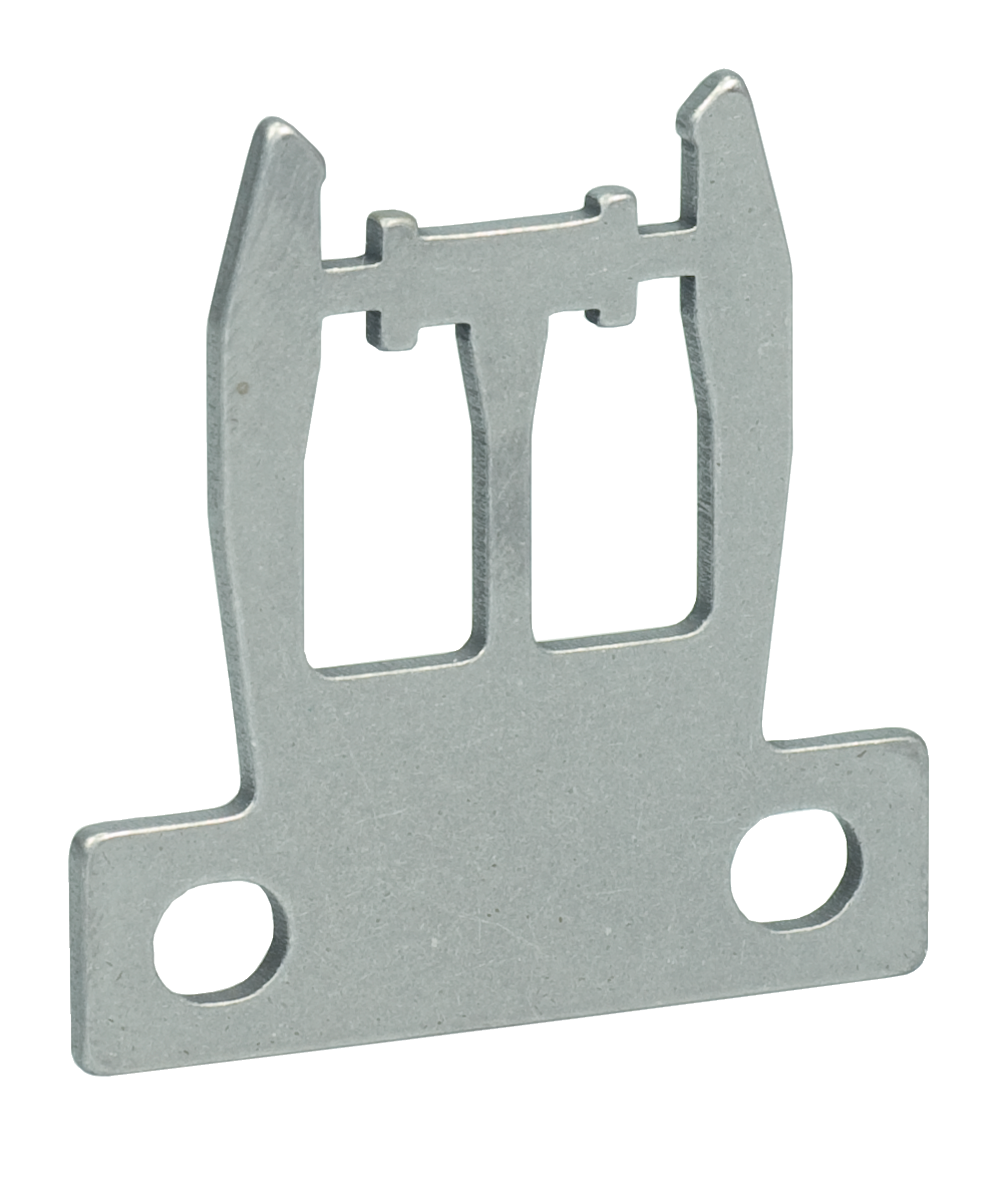

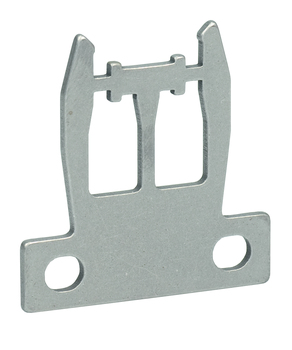

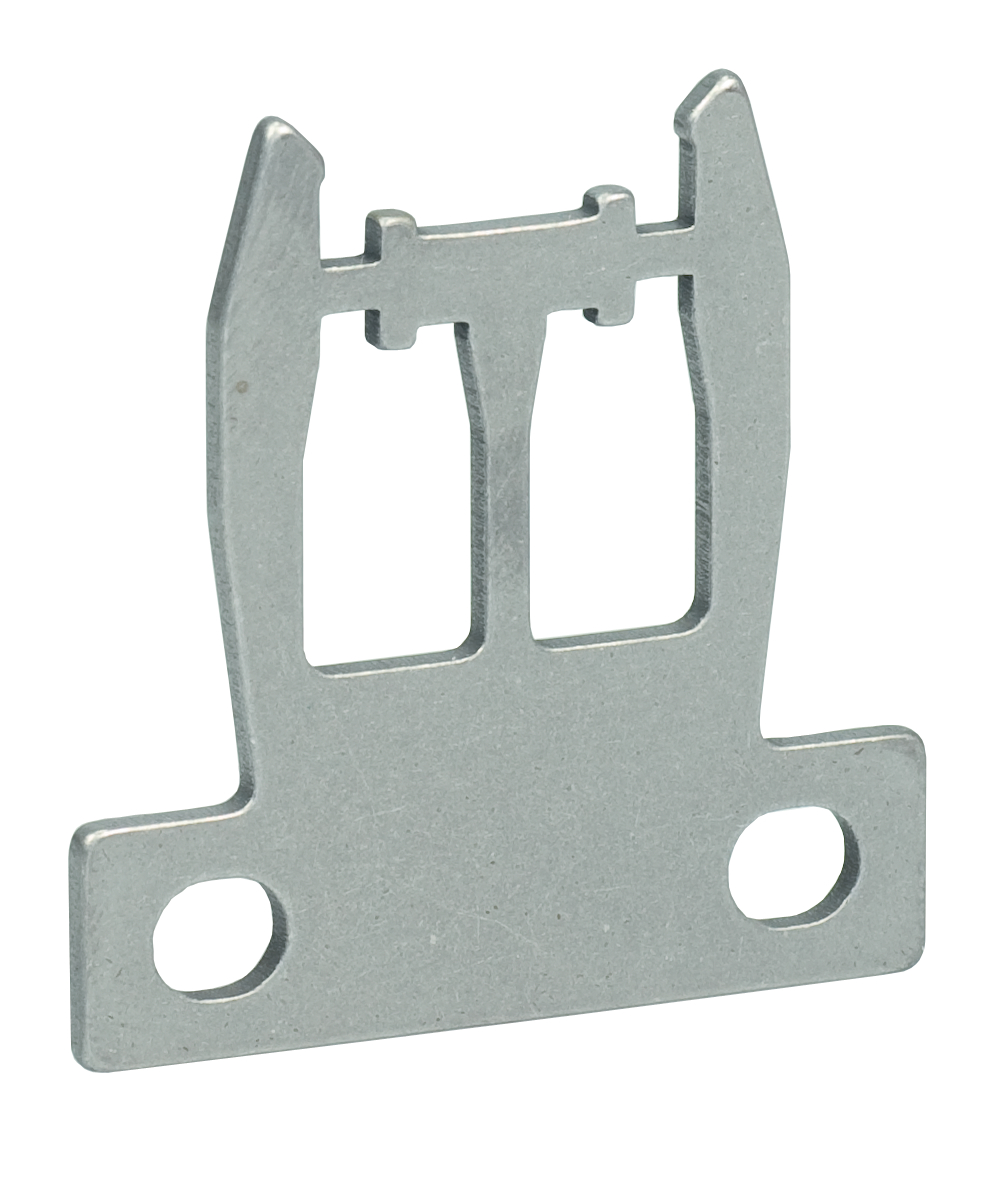

Produktbild (Katalogeinzelphoto )
ID: kazm1f41
| 4,2 MB | .tif | 111.5 x 130.2 mm - 1115 x 1302 Pixel - 254 dpi
| 418,8 kB | .jpg | 352.778 x 423.333 mm - 1000 x 1200 Pixel - 72 dpi
| 33,8 kB | .png | 74.083 x 88.9 mm - 210 x 252 Pixel - 72 dpi
| 37,0 kB | .jpg | 103.01100000000001 x 123.47200000000001 mm - 292 x 350 Pixel - 72 dpi
| 25,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 2,8 MB | .png | 200 x 240 mm - 2000 x 2400 Pixel - 254 dpi

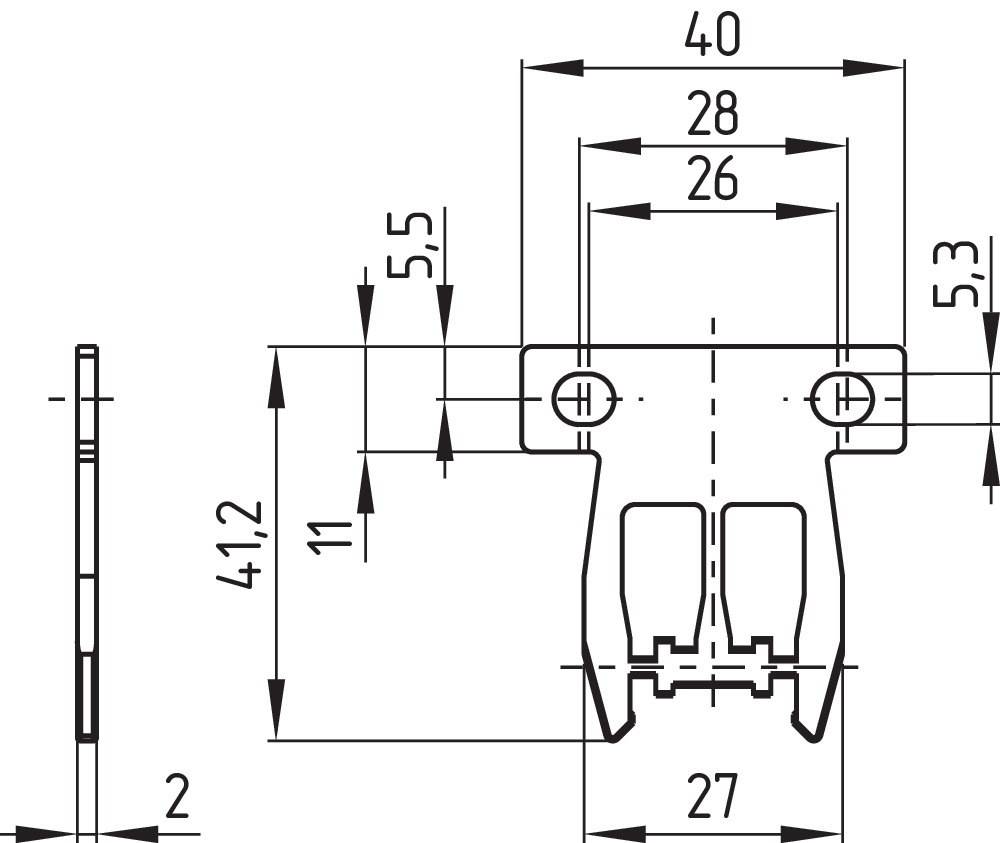

Maßzeichnung Betätiger
