BDF100-11-LTWH-ST

Artikelnummer: 101214986

BDF100-11-LTWH-ST

Artikelnummer: 101214986

Downloads

ePLAN Daten

CADENAS CAD-Daten

SISTEMA Daten

Menge

Produkt-Typbezeichnung:
BDF100-➀-G-ST

mit NOT-HALT
Gehäusedeckel gelb

(1)
NH	NOT-HALT Schlagtaster ohne Schutzkragen
NHK	NOT-HALT Schlagtaster mit Schutzkragen

***************************************************************************************************************************************************************************

Produkt-Typbezeichnung: BDF100-➀-➁-➂-ST
Gehäusedeckel schwarz

(1)
20	2 Schließer (NO)
11	1 Schließer (NO) / 1 Öffner (NC)

(2)
LT	Leuchttaster
DT	Drucktaster
LM	Leuchtmelder
WS	Wahlschalter
WT	Wahltaster
WTS	Wahltastschalter
SWS	Schlüsselwahlschalter
SWT	Schlüsselwahltaster

(3)
RD	Rot
GN	Grün
BU	Blau
WH	Weiß
BK	Schwarz
20	2 Schaltstellungen
30	3 Schaltstellungen

(4)
ohne	ohne Meldeleuchte
G/RD	Meldeleuchte rot (nicht für -LT, -LM)
G/GN	Meldeleuchte grün (nicht für -LT, -LM)
G/YE	Meldeleuchte gelb (nicht für -LT, -LM)
G/BU	Meldeleuchte blau (nicht für -LT, -LM)
G/WH	Meldeleuchte weiß (nicht für -LT, -LM)

Nicht alle nach diesem Typenschlüssel möglichen Geräte sind lieferbar und/oder technisch umsetzbar.

Bestelldaten

Produkt-Typbezeichnung	BDF100-11-LTWH-ST
Artikelnummer (Bestellnummer)	101214986
EAN (European Article Number)	4030661419206
eCl@ss Nummer, Version 12.0	27-37-12-16
eCl@ss Nummer, Version 11.0	27-37-12-16
eCl@ss Nummer, Version 9.0	27-37-12-16
ETIM Nummer, Version 7.0	EC000225
ETIM Nummer, Version 6.0	EC000225

Zulassungen - Vorschriften

Zertifikate	cULus

Allgemeine Daten

Vorschriften	EN IEC 60947-5-1 EN IEC 60947-5-5 EN IEC 60947-1
Klimabeanspruchung	IEC 60068-2-30
Ausführung	Aufbaugehäuse
Werkstoff des Gehäuses	Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
Farbe des Gehäuseoberteils	schwarz
Belegte Positionen, Position 1	Leuchtdrucktaster, weiß
Bruttogewicht	110 g

Allgemeine Daten - Eigenschaften

Anzahl der Öffner	1
Anzahl der Schließer	1

Sicherheitsbetrachtung

Vorschriften	EN ISO 13849-1
Gebrauchsdauer	20 Jahre

Sicherheitsbetrachtung - Sicherheitsausgänge

B_10D Öffner (NC)	100.000 Schaltspiele

Mechanische Daten

Mechanische Lebensdauer, NOT-HALT-Taster	100.000 Schaltspiele
Mechanische Lebensdauer, Befehlsgeräte	1.000.000 Schaltspiele
Mechanische Lebensdauer, Schlüssel- Wahlschalter	30.000 Schaltspiele
Betätigungshub	3 mm
Betätigungskraft, maximum	8 N
Kontaktkraft, typisch	1 N
Ausführung der Befestigungsschrauben	2x M5

Mechanische Daten - Anschlusstechnik

Anschlussart	Einbaustecker M12, 8-polig

Mechanische Daten - Abmessungen

Breite	40 mm
Höhe	99 mm
Tiefe	50 mm

Umgebungsbedingungen

Schutzart	IP65
Schwingfestigkeit	10 … 100 Hz, mit 20 g
Schockfestigkeit	100 g / 6 ms

Umgebungsbedingungen - Isolationskennwerte

Bemessungsisolationsspannung U_i	60 V
Bemessungsstoßspannungsfestigkeit U_imp	0,8 kV
Überspannungskategorie	III
Verschmutzungsgrad	3

Elektrische Daten

Thermischer Dauerstrom	2 A
LED Stromaufnahme (Bedienelemente)	16 mA
Bemessungsbetriebsspannung	24 VDC
Spannung, Gebrauchskategorie AC-15	24 VAC
Spannung, Gebrauchskategorie DC-13	24 VDC
Strom, Gebrauchskategorie DC-13	1 A
Kleinspannungstauglichkeit	≥ 5 V / ≥ 1 mA
Schaltprinzip	cross-point-system
Maximale Schalthäufigkeit	1.200 /h
Werkstoff der Kontakte, elektrisch	Ag-Ni 10, vergoldet

Sonstige Daten

Hinweis (Applikationsanwendungen)	Geeignet für 40 mm Profile

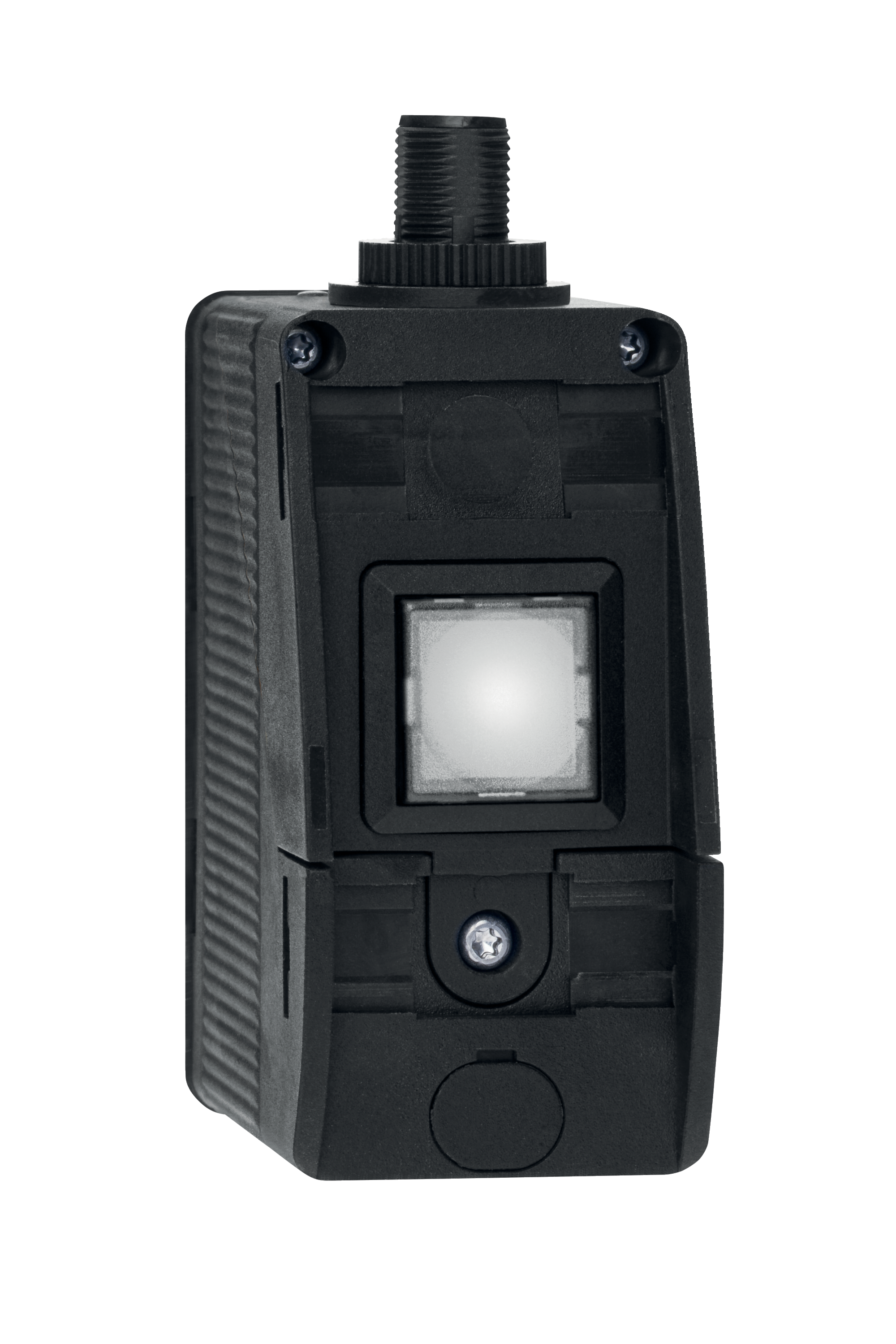

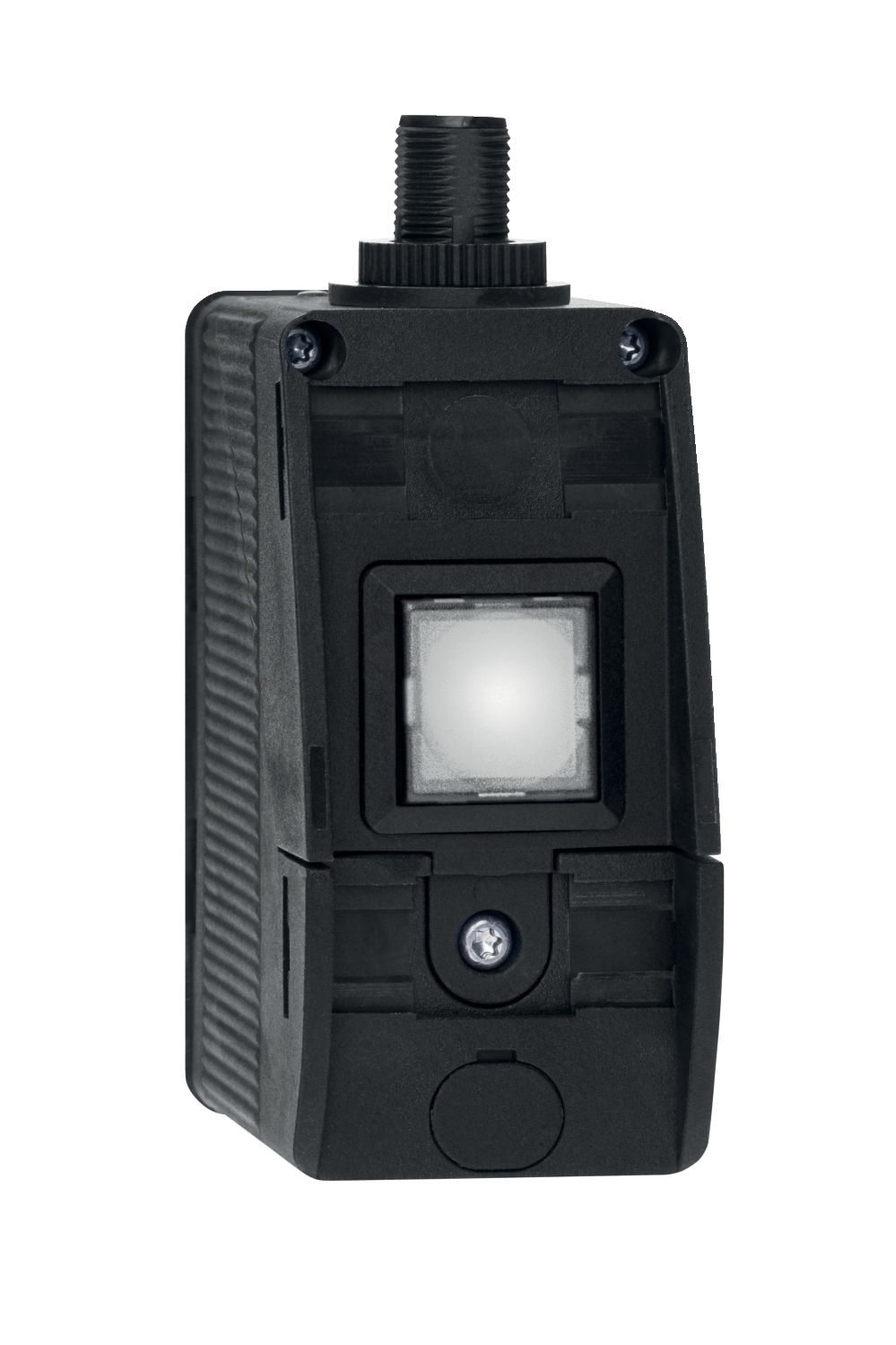

Produktbild (Katalogeinzelphoto )

ID: kbdf1f12

| 368,3 kB | .jpg | 352.425 x 528.8140000000001 mm - 999 x 1499 Pixel - 72 dpi

| 53,8 kB | .png | 73.73100000000001 x 110.772 mm - 209 x 314 Pixel - 72 dpi

| 25,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi

| 3,9 MB | .png | 169.333 x 253.91500000000002 mm - 2000 x 2999 Pixel - 300 dpi

| 25,6 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 Pixel - 72 dpi

UK-Konformitätserklärung

PDF

UK Declaration of Conformity

Company:

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Declaration:

We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.

Name of the component:

BDF100

Type:

See ordering code

Description of the component:

Control panel

Relevant legislation:	Supply of Machinery (Safety) Regulations ¹⁾	2008
	The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations	2012

	¹⁾ for safety components, whose type plate is labelled "safety component" for device versions with emergency-stop function

Designated standards:

EN 60947-5-1:2017
EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
EN ISO 13850:2015

UK-Importer / Person authorised for the compilation of the technical documentation:

Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL

Place and date of issue:

Wuppertal, April 8, 2022

Authorised signature
Philip Schmersal
Managing Director

EU-Konformitätserklärung

PDF

EU-Konformitätserklärung

Original

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Erklärung:

Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen.

Bezeichnung des Bauteils:

BDF100

Typ:

siehe Typenschlüssel

Beschreibung des Bauteils:

Bedienfeld

Einschlägige Richtlinien:	Maschinenrichtlinie ¹⁾	2006/42/EG
	RoHS-Richtlinie	2011/65/EU

Anbringung der CE-Kennzeichnung:

¹⁾ für Sicherheitsbauteile, die auf dem Typenschild mit „Safety component" gekennzeichnet sind für Gerätevarianten mit NOT-HALT Funktion

Angewandte Normen:

EN 60947-5-1:2017
EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
EN ISO 13850:2015

Bevollmächtigter für die Zusammenstellung der technischen Unterlagen:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Ort und Datum der Ausstellung:

Wuppertal, 5. Mai 2020

Rechtsverbindliche Unterschrift
Philip Schmersal
Geschäftsführer

AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.

Generiert am: 15.04.2026, 06:02
