AZM 161-B1-1747 NACHRUESTSATZ
AZM 161-B1-1747 NACHRUESTSATZ
- Gerader Betätiger mit Haftmagnet
- besonders geeignet für Schiebetüren
Bestelldaten
| Produkt-Typbezeichnung |
AZM 161-B1-1747 NACHRUESTSATZ |
| Artikelnummer (Bestellnummer) |
101164100 |
| EAN (European Article Number) |
4030661293097 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-06 |
| ETIM Nummer, Version 7.0 |
EC001487 |
| ETIM Nummer, Version 6.0 |
EC001487 |
Allgemeine Daten
| Codierstufe gemäß EN ISO 14119 |
gering |
| Werkstoff des Betätigers |
Edelstahl (V2A) |
| Bruttogewicht |
35 g |
Mechanische Daten
| Betätiger |
gerade starr |
Lieferumfang
| Hinweis (Lieferumfang, Anzahl und Art) |
Befestigungsschrauben nicht im Lieferumfang enthalten |
Hinweis
| Hinweis (Allgemein) |
kleinstmöglicher Betätigungsradius bei drehbaren Schutzeinrichtungen über die schmale Seite des Betätigers 150 mm kleinstmöglicher Betätigungsradius bei drehbaren Schutzeinrichtungen über die breite Seite des Betätigers 150 mm |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
Download der aktuellen Version von Adobe Reader

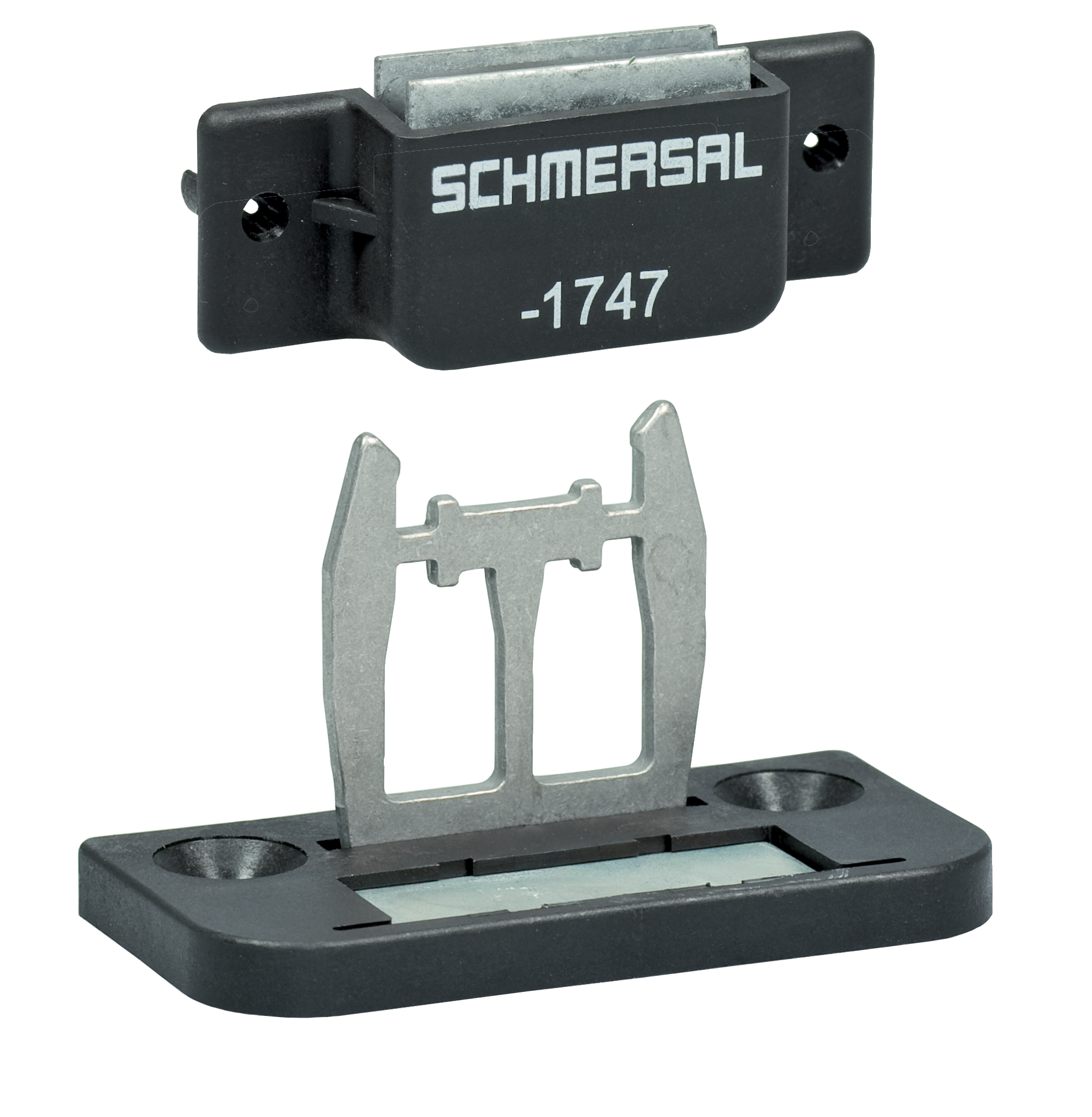

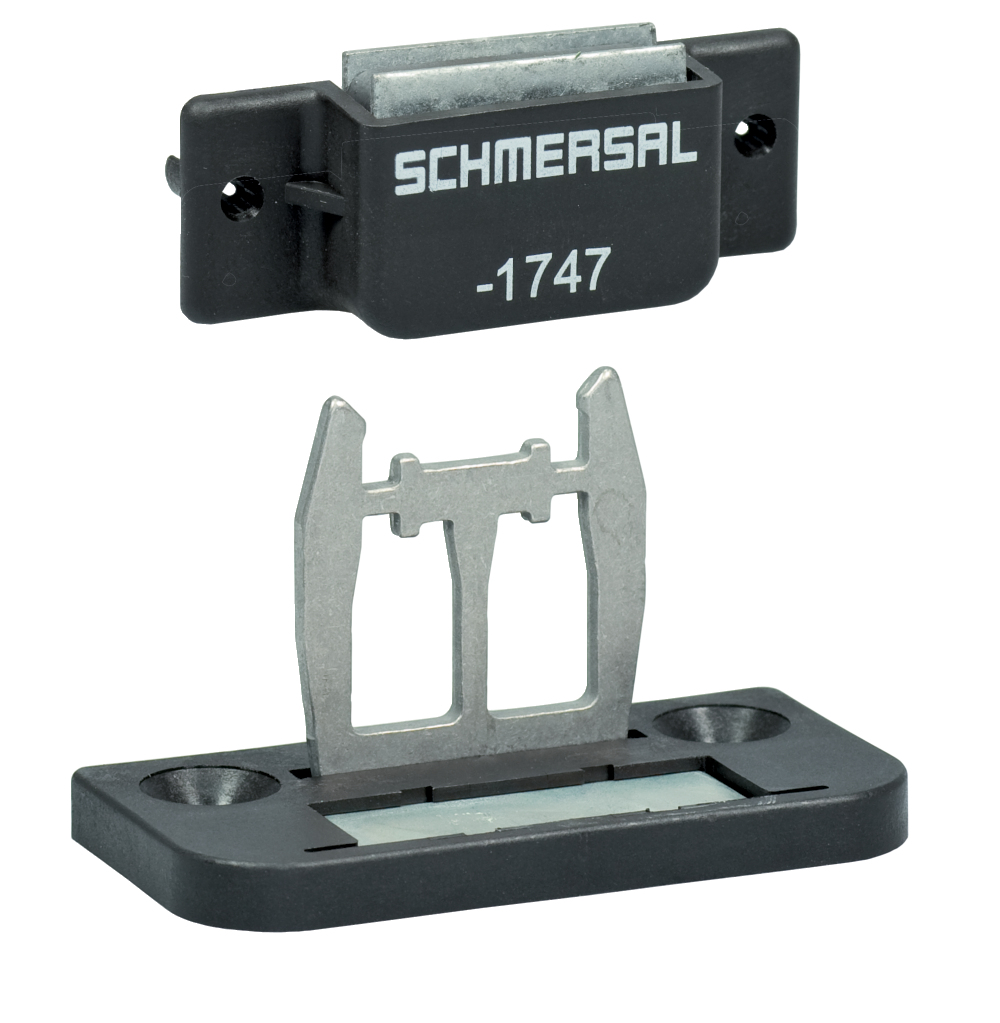

Produktbild (Katalogeinzelphoto )
ID: kazm1f51
| 288,6 kB | .jpg | 352.778 x 360.892 mm - 1000 x 1023 Pixel - 72 dpi
| 45,8 kB | .png | 73.73100000000001 x 75.494 mm - 209 x 214 Pixel - 72 dpi
| 40,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 3,1 MB | .png | 200 x 204.6 mm - 2000 x 2046 Pixel - 254 dpi
| 43,5 kB | .jpg | 120.65 x 123.47200000000001 mm - 342 x 350 Pixel - 72 dpi

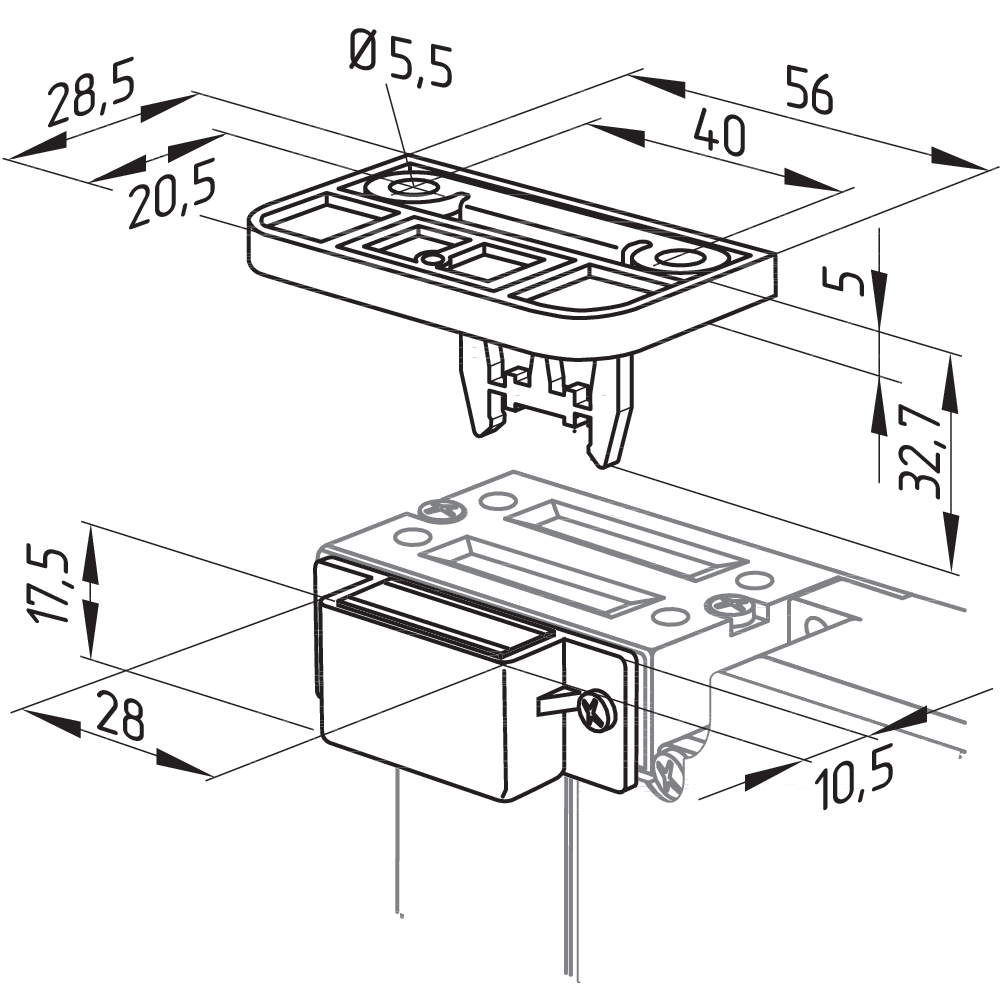

Maßzeichnung Betätiger
Maßzeichnung Sonstige
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
Generiert am: 15.04.2026, 07:34
