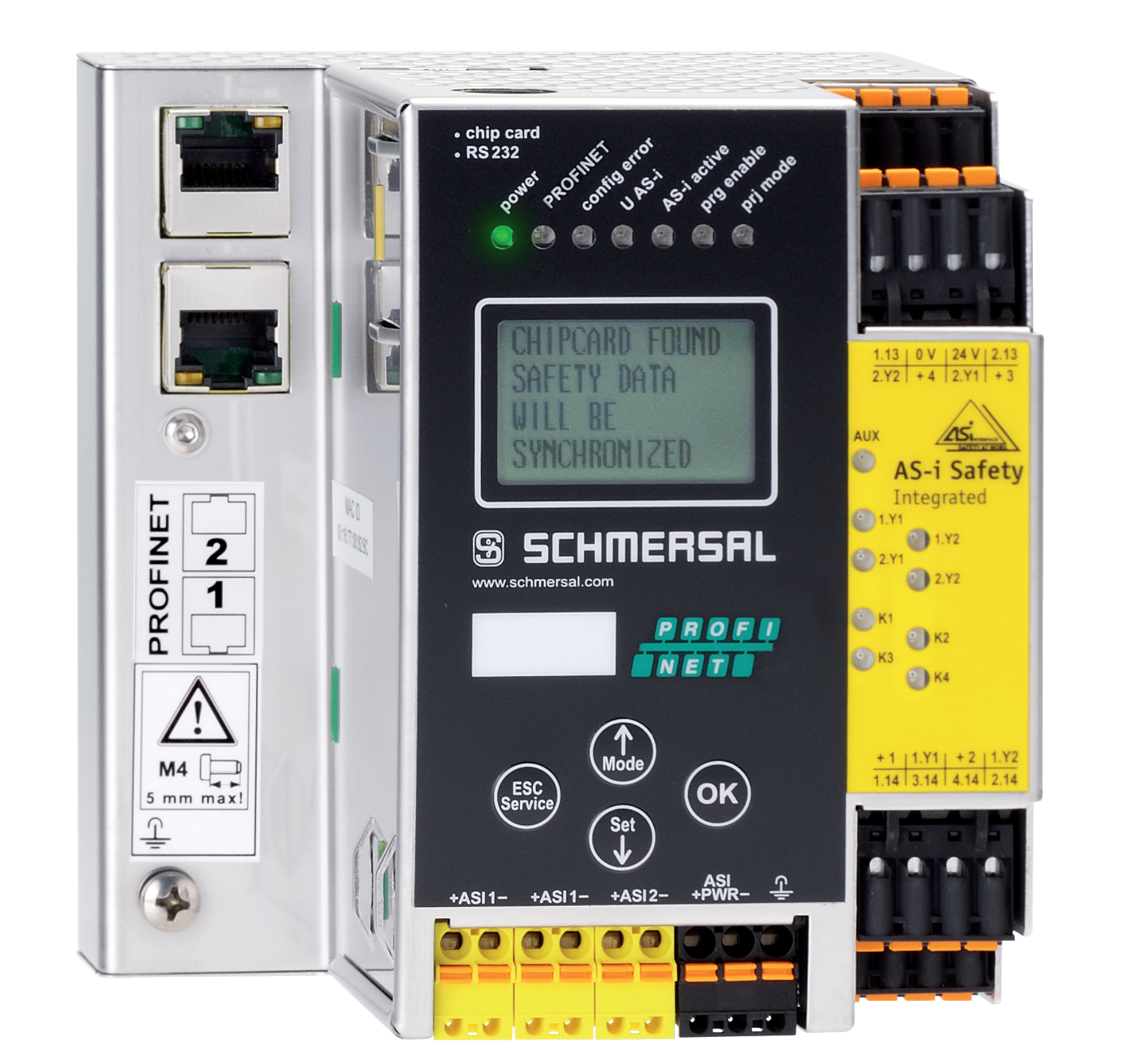

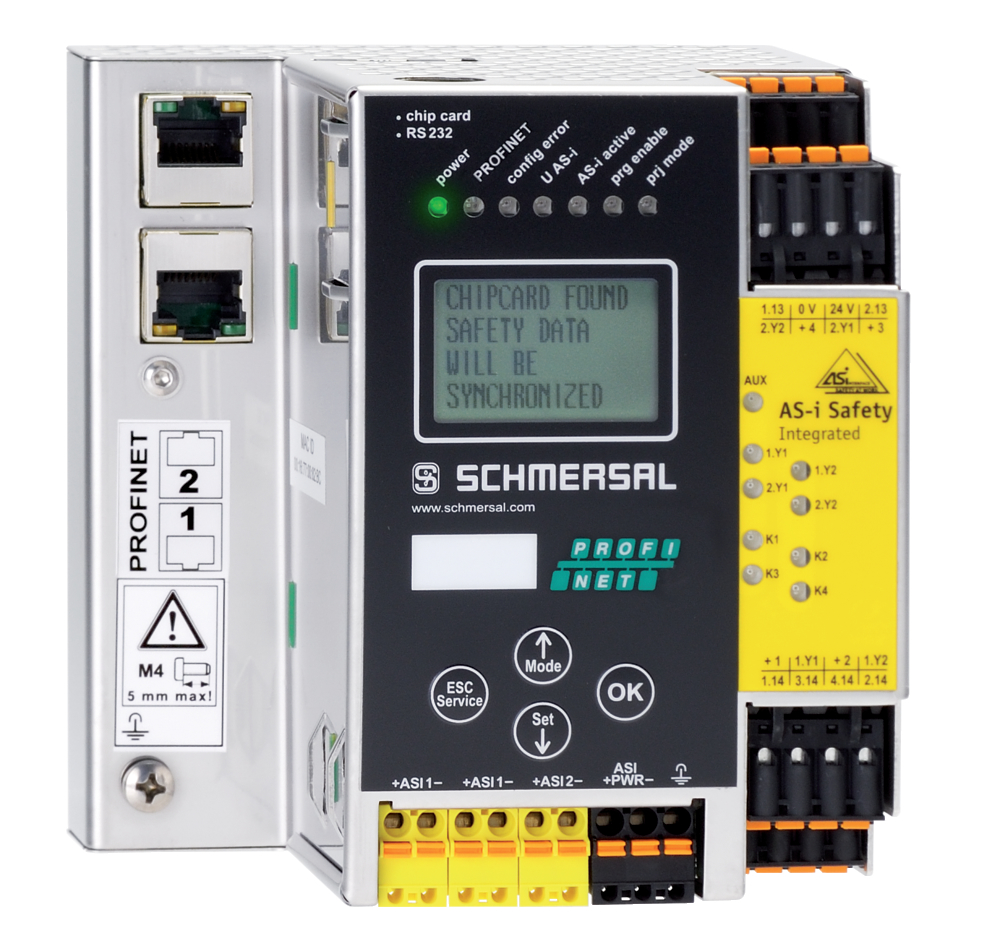

ASMM-2M-PN-RRSS

Artikelnummer: 103001355
Archiv
ASMM-2M-PN-RRSS

Downloads

ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten
  • 2 AS-Interface Master integriert
  • Feldbusgateway: PROFINET 10/100 MBaud
  • Sicherheitsmonitor für 2 AS-i Kreise integriert, 256 Devices
  • 2-fach AS-i Netzteilentkopplung mit 2 x 4 A integriert; 1 Netzteil für 2 AS-i Kreise möglich
  • Diagnoseschnittstelle: RS 232; alternativ über PROFINET Anschluss; sichere Querkommunikation mit mehreren Geräten möglich; Web-Server integriert
  • Steuert bis zu 32 Freigabekreise,
    - 2 Freigaben mit Relaiskontakten 30 V / 3 A AC/DC integriert
    - 2 Freigaben mit Halbleiterausgängen 30 V / 0,5 A DC integriert

Bestelldaten

Hinweis (Lieferfähigkeit)

Nicht mehr lieferbar!
Produkt-Typbezeichnung

ASMM-2M-PN-RRSS
Artikelnummer (Bestellnummer)

103001355
EAN (European Article Number)

4030661425504
eCl@ss Nummer, Version 12.0

27-37-18-19
eCl@ss Nummer, Version 11.0

27-37-18-19
eCl@ss Nummer, Version 9.0

27-37-18-19
ETIM Nummer, Version 7.0

EC001449
ETIM Nummer, Version 6.0

EC001449

Zulassungen - Vorschriften

Zertifikate

cULus

Allgemeine Daten

Werkstoff des Gehäuses

Metall
Bruttogewicht

998 g

Sprachfilter

Wenn ein Dokument nicht in der Landessprache verfügbar ist, wird auf die englische Fassung zurückgegriffen.

Datenblatt

Chinesisch (2026-04-18)
Deutsch (2026-04-18)
Dänisch (2026-04-18)
Englisch (2026-04-18)
Finnisch (2026-04-18)
Französisch (2026-04-18)
Italienisch (2026-04-18)
Japanisch (2026-04-18)
Niederländisch (2026-04-18)
Norwegisch (2026-04-18)
Polnisch (2026-04-18)
Portugiesisch (2026-04-18)
Portugiesisch (2026-04-18)
Schwedisch (2026-04-18)
Spanisch (2026-04-18)
Türkisch (2026-04-18)

Getting Started

Ethernet Querkommunikation - ASMM-2M-PN-RRSS / ASMM-2M-PB-RRSS (2,0 MB, 2019-05-10)
SafeLink over Ethernet - ASMM-2M-PN-RRSS / ASMM-2M-PB-RRSS (2,0 MB, 2019-05-10)
NOT-HALT - ASMM-1M / ASMM-2M / ASSG-2M (1,5 MB, 2019-05-10)
Emergency stop - ASMM-1M / ASMM-2M / ASSG-2M (1,5 MB, 2019-05-10)
PROFINET – ASMM-2M / ASSG-2M (91,1 kB, 2019-05-10)
PROFINET – ASMM-2M / ASSG-2M (84,2 kB, 2019-05-10)

Betriebsanleitung (EU)

ASMM-2M-PN-RRSS (306,1 kB, 2022-01-19)
ASMM-2M-PN-RRSS (306,1 kB, 2022-01-19)

Montage- und Anschlussanleitung

ASMM-2M-PN-RRSS (2,2 MB, 2022-01-26)
ASMM-2M-PN-RRSS (2,2 MB, 2022-01-26)
ASMM-2M-PN-RRSS (2,2 MB, 2022-01-26)
ASMM-2M-PN-RRSS (2,2 MB, 2022-01-26)
ASMM-2M-PN-RRSS (2,2 MB, 2022-01-26)

Systemhandbuch

ASMM-2M-PN-RRSS / ASSG-2M-PN-RRSS (5,5 MB, 2019-05-10)
ASMM-2M-PN-RRSS / ASSG-2M-PN-RRSS (6,0 MB, 2019-05-10)

UL-Zertifikat

ASIM / ASSB (231,3 kB, 2019-08-01)

WEB Interface

ASMM-2M-PN-RRSS (520,2 kB, 2019-05-10)
ASMM-1M / ASMM-2M / ASSG-2M (1.007,3 kB, 2019-05-10)
ASMM-1M / ASMM-2M / ASSG-2M (1.020,4 kB, 2019-05-10)

Datenblatt (vorläufiges PDF)

ASMM-2M-PN-RRSS (351,7 kB, 2019-05-10)
ASMM-2M-PN-RRSS (367,3 kB, 2019-05-10)

Konfigurations-Software (Dokument mit Link)

ASMM-2M-PN-RRSS (99,1 kB, 2019-05-10)
ASMM-2M-PN-RRSS (99,1 kB, 2019-05-10)

Sonstige

ASMM-1M / ASMM-2M / ASSG-2M (2,8 MB, 2019-05-10)
ASMM-1M / ASMM-2M / ASSG-2M (1,9 MB, 2019-05-10)

SISTEMA-VDMA Bibliothek/Library

SISTEMA-VDMA-AS-INTERFACE (109,5 kB, 2021-11-11)
SISTEMA-VDMA-AS-INTERFACE (110,7 kB, 2021-11-11)
