ACC-BPL-M20-MS

Artikelnummer: 103006009

ACC-BPL-M20-MS

Artikelnummer: 103006009

Downloads

ePLAN Daten

CADENAS CAD-Daten

SISTEMA Daten

Menge

Verschlussschraube M20
Metall

Bestelldaten

Produkt-Typbezeichnung	ACC-BPL-M20-MS
Artikelnummer (Bestellnummer)	103006009
EAN (European Article Number)	4030661439761
eCl@ss Nummer, Version 12.0	27-27-06-92
eCl@ss Nummer, Version 11.0	27-27-06-92
eCl@ss Nummer, Version 9.0	27-27-06-92
ETIM Nummer, Version 7.0	EC002594
ETIM Nummer, Version 6.0	EC002594

Allgemeine Daten

Werkstoff	Messing, vernickelt
Bruttogewicht	12 g

Mechanische Daten

Anzugsdrehmoment der Muttern, maximum	8 Nm

Mechanische Daten - Abmessungen

Länge der Schraube	15,8 mm
Gewindelänge der Schraube	5,3 mm
Durchmesser der Schraube	30,5 mm
Durchmesser, metrisches ISO-Gewinde mit Steigungsangabe	M20 x 1.5

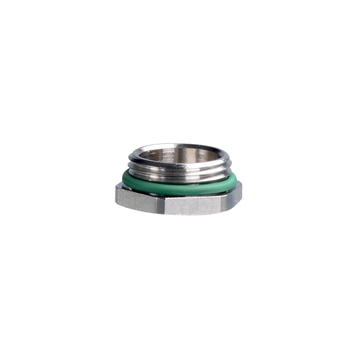

Produktbild (Katalogeinzelphoto )

ID: kpgm2f03

| 86,0 kB | .jpg | 352.778 x 352.778 mm - 1000 x 1000 Pixel - 72 dpi

| 8,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi

| 13,0 kB | .jpg | 123.47200000000001 x 123.47200000000001 mm - 350 x 350 Pixel - 72 dpi

| 10,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi

| 676,8 kB | .png | 169.333 x 169.333 mm - 2000 x 2000 Pixel - 300 dpi

Maßzeichnung Grundgerät

ID: 1xzm1g03

| 2,3 kB | .png | 74.083 x 51.153000000000006 mm - 210 x 145 Pixel - 72 dpi

| 50,4 kB | .jpg | 352.778 x 243.769 mm - 1000 x 691 Pixel - 72 dpi
