ZS 232-02-1637 SOCKEL KPL.
ZS 232-02-1637 SOCKEL KPL.
Downloads
- Altın kaplamalı solid gümüş kontaktlar
Sipariş ayrıntıları
| Ürün tip tanımı |
ZS 232-02-1637 SOCKEL KPL. |
| Ürün numarası (sipariş numarası) |
101152799 |
| eCl@ass Numara, Sürümü 12.0 |
27-27-06-01 |
| eCl@ass Numara, Sürümü 11.0 |
27-27-06-01 |
| eCl@ass Numara, Sürümü 9.0 |
27-27-06-01 |
| ETIM numarası, sürüm 7.0 |
EC000030 |
| ETIM numarası, sürüm 6.0 |
EC000030 |
Genel veriler
| Normlar, talimatlar |
EN IEC 60947-5-1 |
| Gövdelerin malzemesi |
Plastik, fiber cam takviyeli termoplastik |
| Malzeme, aktüatör |
Glass-fibre, thermoplastic |
Genel veriler - Özellikler
| Açıcıların sayısı |
2 |
Mekanik veriler
| Devreye alma elemanı |
Piston |
| Mekanik ömür, minimum |
20.000.000 operasyon sayısı |
| Hareket ettirici kuvvet |
9 N |
| Kontakt açıklığı |
2 x 2 mm |
| Kumanda hızı |
10 mm/min |
| Not (değiştirme süresi) |
Değiştirme süresi hareket hızına uygun olarak |
Mekanik veriler - Boyutlar
| kesme |
Vida terminalleri |
| Kablo kesiti, maximum |
2,5 mm² |
Ortam koşulları
| Koruma sınıfı |
IP40 |
| Ortam sıcaklığı |
-30 ... +80 °C |
Ortam koşulları
| Nominal izolasyon gerilimi Ui |
500 V |
| Nominal darbeye dayanma gerilimi Uimp |
6 kV |
| Kirlilik derecesi |
3 |
Elektriksel veriler
| Termal test akımı |
10 A |
| Kullanım kategorisi AC-15 |
230 VAC |
| Kullanım kategorisi AC-15 |
4 A |
| Kullanım kategorisi DC-13 |
24 VDC |
| Kullanım kategorisi DC-13 |
1 A |
| Anahtarlama prensibi |
Kendini temizleyen kontağı ile sustalı |
| Geri gelme süresi, maximum |
3 ms |
| Maksimum anahtarlama frekansı |
5.000 /h |
| Değiştirme süresi, maximum |
5 ms |
| Malzeme, kontaklar, elektrikli |
AgSn0 + Au, kendi kendini temizler, pozitif hareket |
Dil filtresi
Veri sayfası
Veri sayfası (geçici PDF)
Adobe Reader’ın son sürümünü indirin
Ürün resmi (katalog özel fotoğraf)
ID: kz232f01
| 354,6 kB | .jpg | 130.175 x 257.528 mm - 369 x 730 px - 72 dpi
| 149,6 kB | .png | 74.083 x 146.40300000000002 mm - 210 x 415 px - 72 dpi
| 65,6 kB | .jpg | 62.442 x 123.47200000000001 mm - 177 x 350 px - 72 dpi
| 47,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 14,7 MB | .png | 166.55700000000002 x 329.45 mm - 2000 x 3956 px - 305 dpi
Boyutsal resim temel bileşeni

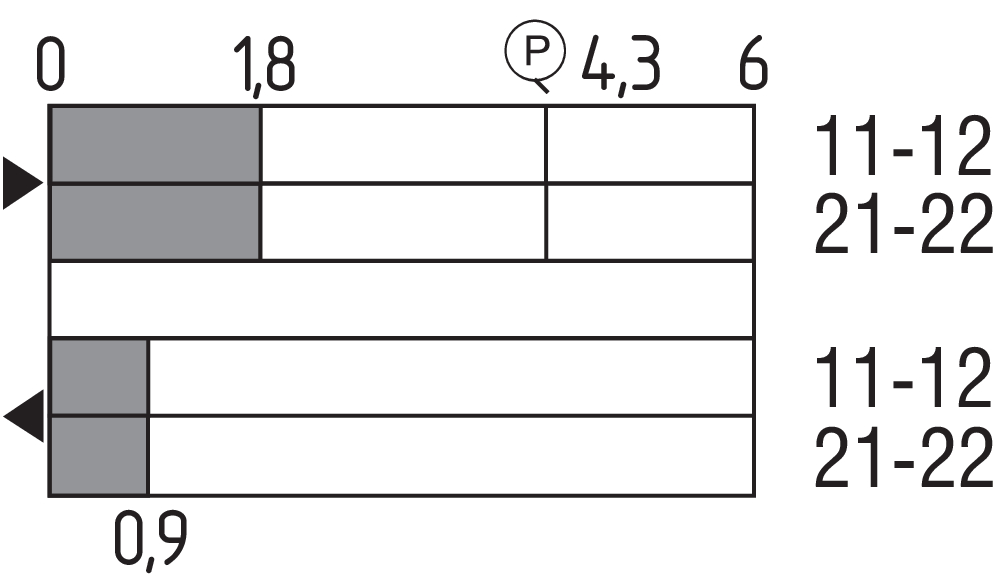

Kontak kapalı
Kontak açık
Ayar aralığı
Sürgüleme noktası
Pozitif aralık yolu/açısı| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | M 302, M/T6..., M/T/Z 68..., M/T 69..., Z/T 415, Z/T 232 |
| Description of the component: | Micro switches |
| Relevant Directives: | Low Voltage Directive | 2014/35/EU |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 + AC:2020 |
| Place and date of issue: | Wuppertal, February 1, 2023 |
 |
| Authorised signature Philip Schmersal Managing Director |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | M 302, M/T 6..., M/T/Z 68..., M/T 69..., Z/T 415, Z/T 232 |
| Type: | See ordering code |
| Description of the component: | Micro switches |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 + AC:2020 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, February 6, 2023 |
|
| Authorised signature Philip Schmersal Managing Director |
Schmersal Turkey Otomasyon Ürünleri ve Hizmetleri Ltd. Şti., Atatürk Mah. Ataşehir Bulvarı No:5, 34758 Ataşehir
Veriler ve ayrıntılar dikkatli bir şekilde kontrol edilmişlerdir. Görüntüler orijinalden farklı olabilir. Daha fazla teknik veri kılavuzda bulunabilir. Teknik değişiklikler ve hatalar olabilir.
Generated at: 15.04.2026 13:16
Son gezilenler

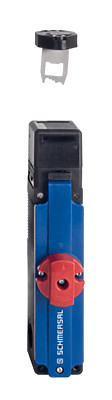

AZM150SK-02/02RIT-024-B6L
