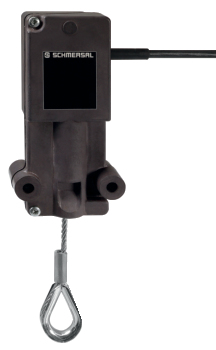

TQ 201-11-2458-5
TQ 201-11-2458-5
Downloads
| Product type description: TQ 201-(1)-(2) |
| (1) | |
| 01 | 1 NC |
| 11-2777-1 | 1 NO / 1 NC contact |
| (2) | |
| 11-2458-5 | 1 NO / 1 NC contact |
| 01-2458-6 | 1 NC contact, rope, thimble and ferrule made from stainless steel |
| 01-2458-7 | 1 NC contact |
- hafif alaşım kokil dökümgövde
- daha sert yüzey
Sipariş ayrıntıları
| Ürün tip tanımı |
TQ 201-11-2458-5 |
| Ürün numarası (sipariş numarası) |
103054153 |
| EAN (European Article Number) |
4030661638539 |
| eCl@ass Numara, Sürümü 12.0 |
27-27-06-01 |
| eCl@ass Numara, Sürümü 11.0 |
27-27-06-01 |
| eCl@ass Numara, Sürümü 9.0 |
27-27-06-01 |
| ETIM numarası, sürüm 7.0 |
EC000030 |
| ETIM numarası, sürüm 6.0 |
EC000030 |
Genel veriler
| Normlar, talimatlar |
EN IEC 60947-5-1 |
| Gövdelerin malzemesi |
hafif alaşım kokil döküm |
| Brüt ağırlık |
779 g |
Genel veriler - Özellikler
| Açıcıların sayısı |
1 |
Güvenlik sınıflandırması
| Standartlar |
EN ISO 13849-1 |
| Görev süresi |
20 Yıl(lar) |
Güvenlik sınıflandırması - Emniyetli çıkışlar
| B10D Normalde kapalı kontakt (NC) |
2.000.000 operasyon sayısı |
| Not (B10D Normalde açık kontakt (NO)) |
10% Ie de ohmic kontakt yükü |
Mekanik veriler
| Mekanik ömür, minimum |
1.000.000 operasyon sayısı |
| Güç, devreye alma gücü, minimum {N} |
36,8 N |
| Aktivasyon kuvveti, maksimum |
44 N |
| Not (Hareket ettirici kuvvet) |
after 7mm spring travel: min 44,7 N / max. 52,3 N |
| Kumanda hızı |
60 mm/min |
| Maximum mechanical load |
5.000 N |
Mekanik veriler - Boyutlar
| Uzunluk veya makine |
3 m |
| kesme |
Ekranlı kablo |
| Number of cable wires |
4 |
| Çekirdek kesiti |
1 mm2 |
| Veya makine çapı |
0,5 mm |
Mekanik veriler - Boyutlar
| Genişlik |
60 mm |
| Yükseklik |
250 mm |
| Derinlik |
32 mm |
Ortam koşulları
| Koruma sınıfı |
IP54 |
| Anahtarlama elemanının koruma türü |
IP67 |
| Ortam sıcaklığı |
-40 ... +80 °C |
| Depolama ve taşıma sıcaklığı |
-40 ... +80 °C |
| Göreli nem, maximum |
93 % |
| Not (göreli nem) |
yoğuşmaz |
| Titreşim direnci |
10 - 150 Hz (0.5 mm / 5 g) |
| şoka karşı direnç |
30 g |
| Koruma oranı |
II |
Ortam koşulları
| Nominal izolasyon gerilimi Ui |
40 V |
| Nominal darbeye dayanma gerilimi Uimp |
2,5 kV |
| Aşırı gerilim kategorisi |
III |
| Kirlilik derecesi |
3 |
Elektriksel veriler
| Termal test akımı |
1 A |
| Talep edilen nominal kısa devre akımı |
400 A |
| Anahtarlama elemanı |
1 Normalde açık kontakt (NO)/1 normalde kapalı kontakt (NC) |
| Anahtarlama prensibi |
Yavaş hareket |
Dil filtresi
Veri sayfası
Çalışma Talimatları ile Uygunluk beyanı
Adobe Reader’ın son sürümünü indirin

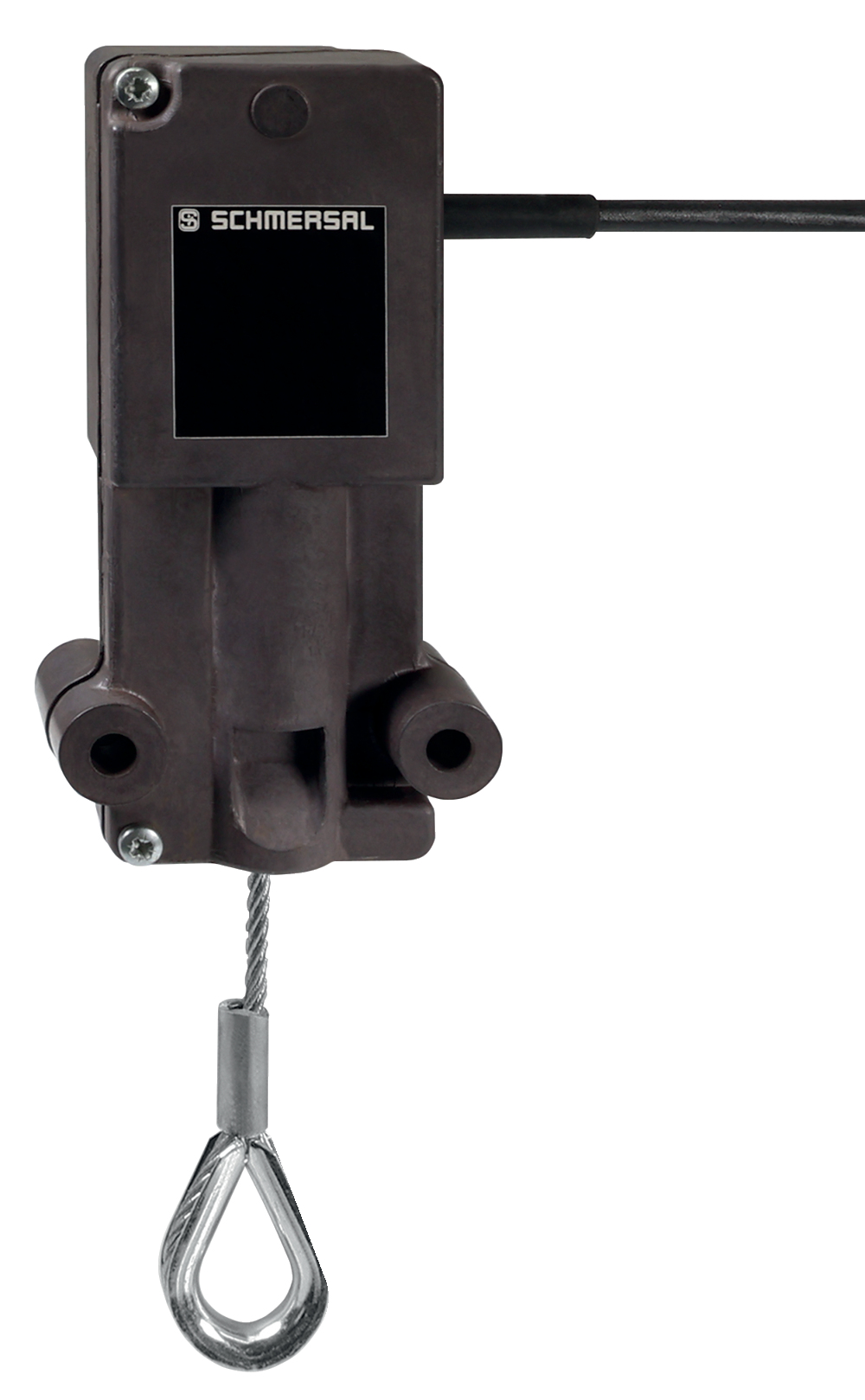

Ürün resmi (katalog özel fotoğraf)

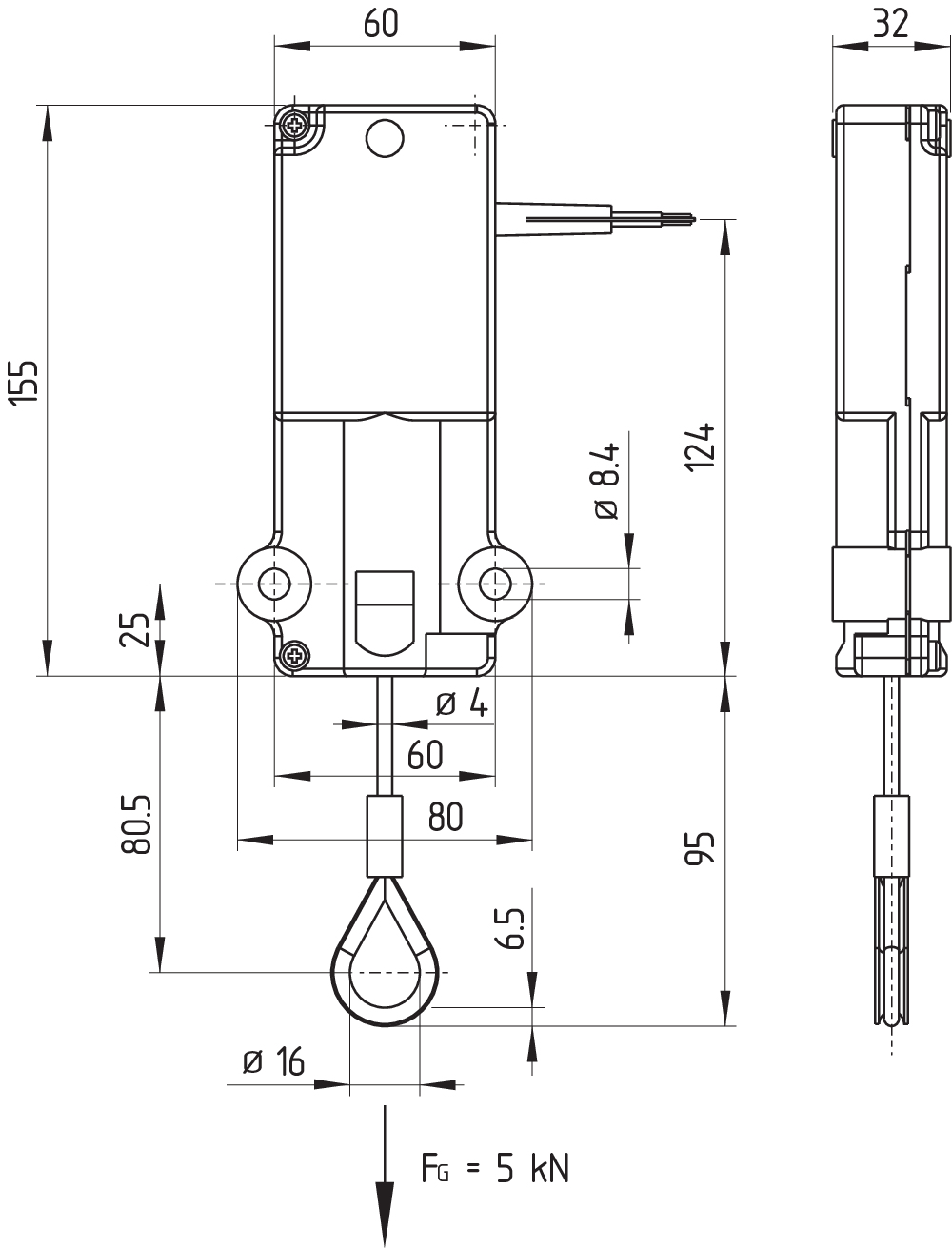

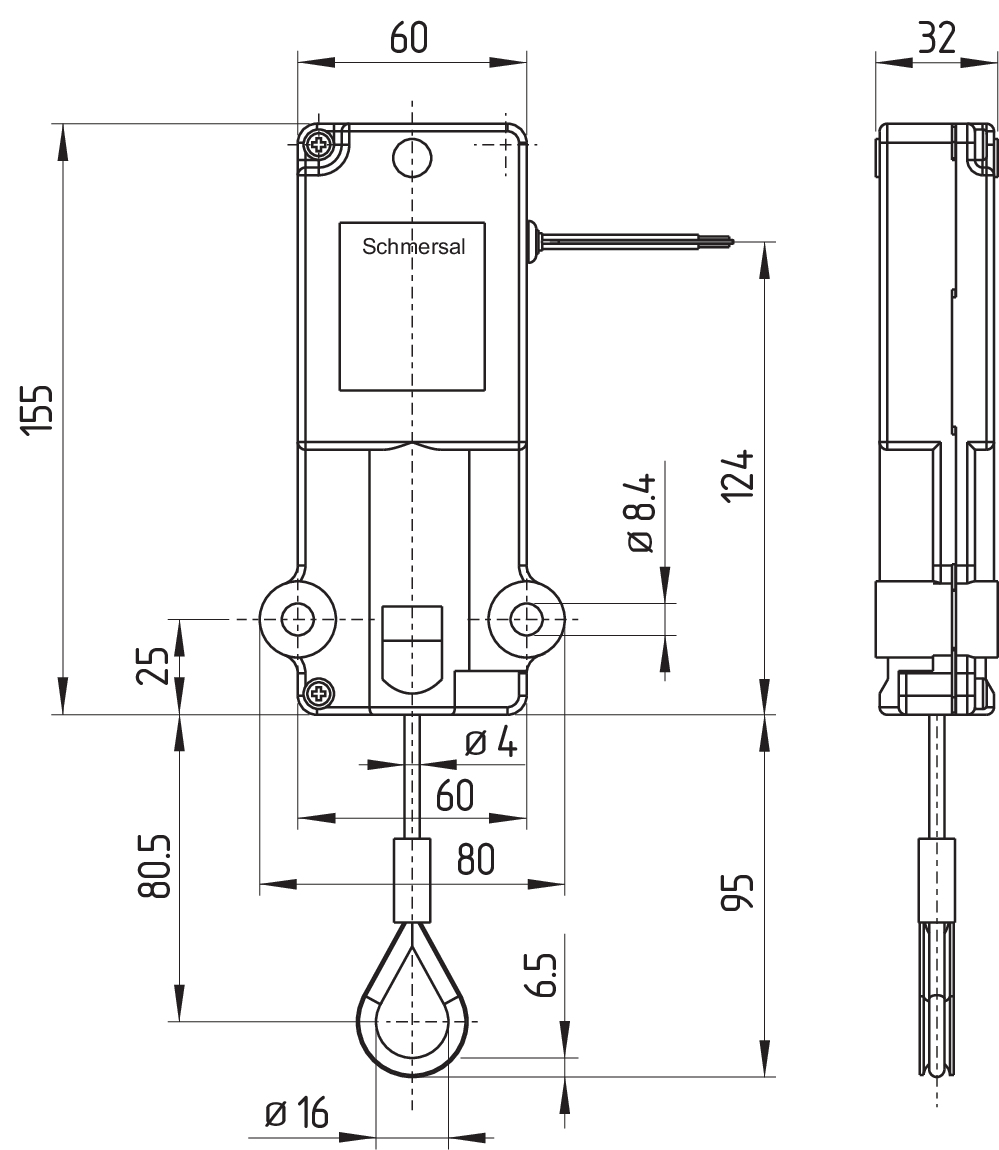

Boyutsal resim temel bileşeni

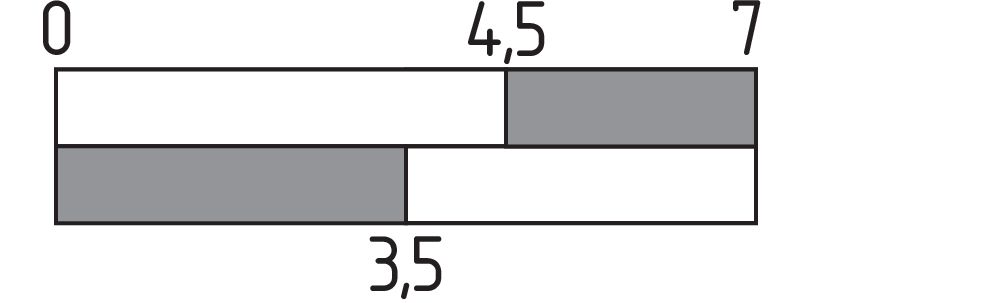

Switch hareket şeması
Kontak kapalı
Kontak açık
Ayar aralığı
Sürgüleme noktası
Pozitif aralık yolu/açısı

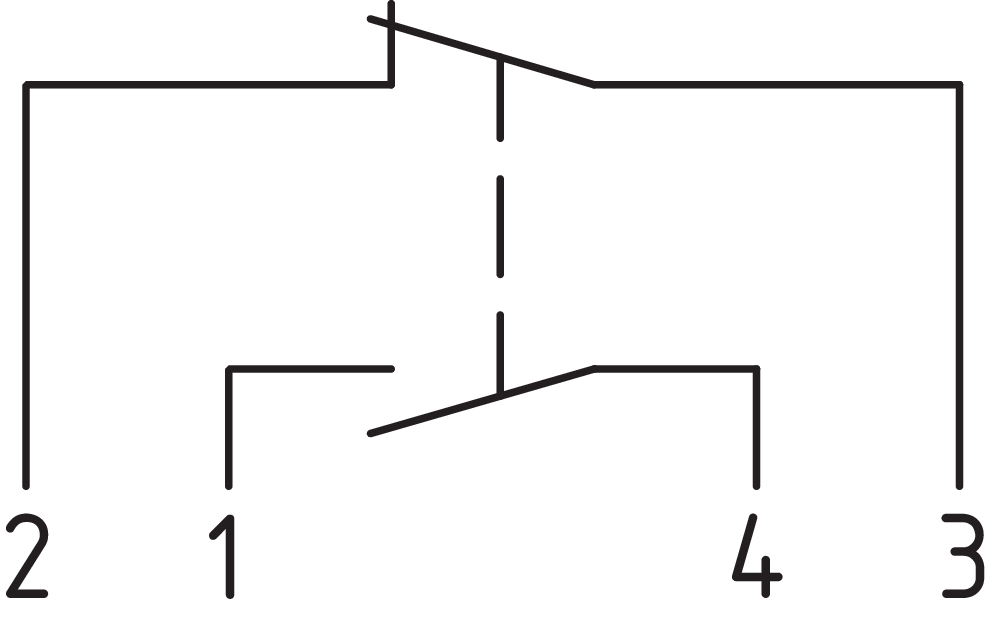

Monitoring the interlock to EN ISO 14119
Positive break NC contact
Actuated
Not actuated
Normally-open contact
Normally-closed contact
