SRB301ST 230V
- Potansiyeli olmayan çıkışların sinyal işleme fonksiyonları için uygun. Örneğin acil stop kumanda aygıtları, konum anahtarları ve bobinli kilitlemeler.
- 3 emniyet kontaktları, STOP 0
- 1 Sinyal çıkışı
Sipariş ayrıntıları
| Yedek ürün numarası |
101177167 |
| Ürün tip tanımı |
SRB301ST 230V |
| Ürün numarası (sipariş numarası) |
101170099 |
| EAN (European Article Number) |
4250116201822 |
| eCl@ass Numara, Sürümü 12.0 |
27-37-18-19 |
| eCl@ass Numara, Sürümü 11.0 |
27-37-18-19 |
| eCl@ass Numara, Sürümü 9.0 |
27-37-18-19 |
| ETIM numarası, sürüm 7.0 |
EC001449 |
| ETIM numarası, sürüm 6.0 |
EC001449 |
Onaylar
| Verileri |
TÜV cULus CCC |
Genel veriler
| Normlar, talimatlar |
EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 61508 EN IEC 60204-1 EN IEC 60947-1 |
| İklime ilişkin zorlama |
EN 60068-2-78 |
| Gövdelerin malzemesi |
Plastik, fiber cam takviyeli termoplastik, havalandırılmış |
| Brüt ağırlık |
250 g |
Genel veriler - Özellikler
| Elektronik sigorta |
Evet |
| Kopuk tel algılaması |
Evet |
| Çıkarılabilir klemensler |
Evet |
| Başlangıç girişi |
Evet |
| Geri besleme devresi |
Evet |
| Otomatik reset fonksiyonu |
Evet |
| Kenar algılamasını sıfırlama |
Evet |
| Toprak bağlantısı algılama |
Evet |
| Entegre gösterge, durum |
Evet |
| Yardımcı kontaktların sayısı |
1 |
| LED sayısı |
3 |
| Açıcıların sayısı |
2 |
| Emniyet kontaktlarının sayısı |
3 |
Güvenlik sınıflandırması
| Standartlar |
EN IEC 60947-5-1 EN IEC 61508 |
| Durdurma kategorisi |
0 |
Güvenlik sınıflandırması - Röle çıkışları
| Performans seviyesi, en fazla |
e |
| Kontrol kategorisi |
4 |
| Diagnostik Kapsama (DC) Seviyesi |
> 99 % |
| PFH değeri |
2,00 x 10⁻⁸ /h |
| Safety Integrity Level (SIL), uygulamaları için uygun |
3 |
| Görev süresi |
20 Yıl(lar) |
| Common Cause Failure (CCF), minimum |
65 |
Mekanik veriler
| Mekanik ömür, minimum |
10.000.000 operasyon sayısı |
| Montaj |
EN 60715 e uygun standart DIN rayının üzerine kilitlenir |
Mekanik veriler - Boyutlar
| Terminal tanımlamaları |
IEC/EN 60947-1 |
| Kablo kesiti, minimum |
0,25 mm² |
| Kablo kesiti, maximum |
2,5 mm² |
| Klemenslerin sıkma torku |
0,6 Nm |
| İzin verilen kablo tipi |
solid single-wire flexible |
| Konektör (mekanik) |
Screw terminals |
Mekanik veriler - Boyutlar
| Genişlik |
22,5 mm |
| Yükseklik |
100 mm |
| Derinlik |
121 mm |
Ortam koşulları
| Mahfaza koruma türü |
IP40 |
| Montaj alanının koruma türü |
IP54 |
| Klemenslerin veya bağlantıların koruma türü |
IP20 |
| Ortam sıcaklığı |
-25 ... +45 °C |
| Depolama ve taşıma sıcaklığı |
-40 ... +85 °C |
| Titreşim direnci |
10 ... 55 Hz, Genlik 0.35 mm |
| şoka karşı direnç |
30 g / 11 ms |
Ortam koşulları
| Nominal darbeye dayanma gerilimi Uimp |
4 kV |
| Aşırı gerilim kategorisi |
III |
| Kirlilik derecesi |
2 |
Elektriksel veriler
| Frekans aralığı |
50 Hz 60 Hz |
| İşletim voltajı |
48 ... 240 VAC |
| Gerilim aralığı tipi |
AC |
| Nominal çalışma gerilimi |
48 ... 240 VAC |
| Kontrol seçenekleri için nominal AC gerilimi, 50 Hz, minimum |
48 VAC |
| Kontrol seçenekleri için nominal AC gerilimi, 50 Hz, maximum |
240 VAC |
| Kontrol seçenekleri için nominal AC gerilimi, 60 Hz, minimum |
48 VAC |
| Kontrol seçenekleri için nominal AC gerilimi, 60 Hz, maximum |
240 VAC |
| Elektriksel güç tüketimi |
2,8 VA |
| Kontak direnci, maksimum |
0,1 Ω |
| Bilgi (kontak direnci) |
yeni durumda |
| Elektrik kesintisi durumunda kapatma gecikmesi, tipik |
80 ms |
| ACİL DURDURMA durumunda kapatma gecikmesi, tipik |
20 ms |
| Otomatik başlatma durumunda yaklaşma gecikmesi, tipik |
100 ms |
| SIFIRLAMA durumunda yaklaşma gecikmesi, tipik |
20 ms |
| Malzeme, kontaklar, elektrikli |
Ag-Ni 10 ve 0.2 µm altın kaplama |
Elektriksel veriler - emniyet röle çıkışı
| Gerilim, kullanım kategorisi AC-15 |
230 VAC |
| Akım, kullanım kategorisi AC-15 |
6 A |
| Gerilim, kullanım kategorisi DC-13 |
24 VDC |
| Akım, kullanım kategorisi DC-13 |
6 A |
| Anahtarlama kapasitesi, minimum |
10 VDC |
| Anahtarlama kapasitesi, minimum |
10 mA |
| Anahtarlama kapasitesi, maksimum |
250 VAC |
| Anahtarlama kapasitesi, maksimum |
8 A |
Elektriksel veriler - dijital girişler
| İletim direnci, maximum |
40 Ω |
Elektriksel veriler - Dijital çıkış
| Gerilim, kullanım kategorisi DC-12 |
24 VDC |
| Akım, kullanım kategorisi DC-12 |
0,1 A |
Elektriksel veriler - röle çıkışlar (Yardımcı kontak)
| Anahtarlama kapasitesi, maksimum |
24 VDC |
| Anahtarlama kapasitesi, maksimum |
2 A |
Elektriksel veriler - Elektromanyetik uyumluluk (EMC)
| EMC değeri |
EMC-Directive |
Durum göstergesi
| Görüntülenen işlevsel durumlar |
Konum rölesi K2 Konum rölesi K1 |
Muhtelif veriler
| Bilgi (uygulama kullanımları) |
Koruma sistemi Acil Stop butonu Halatlı acil stop anahtarları |
Note
| Not (genel) |
Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit. |
Notlar - Devre örneği
| Not (Kablo döşeme örneği) |

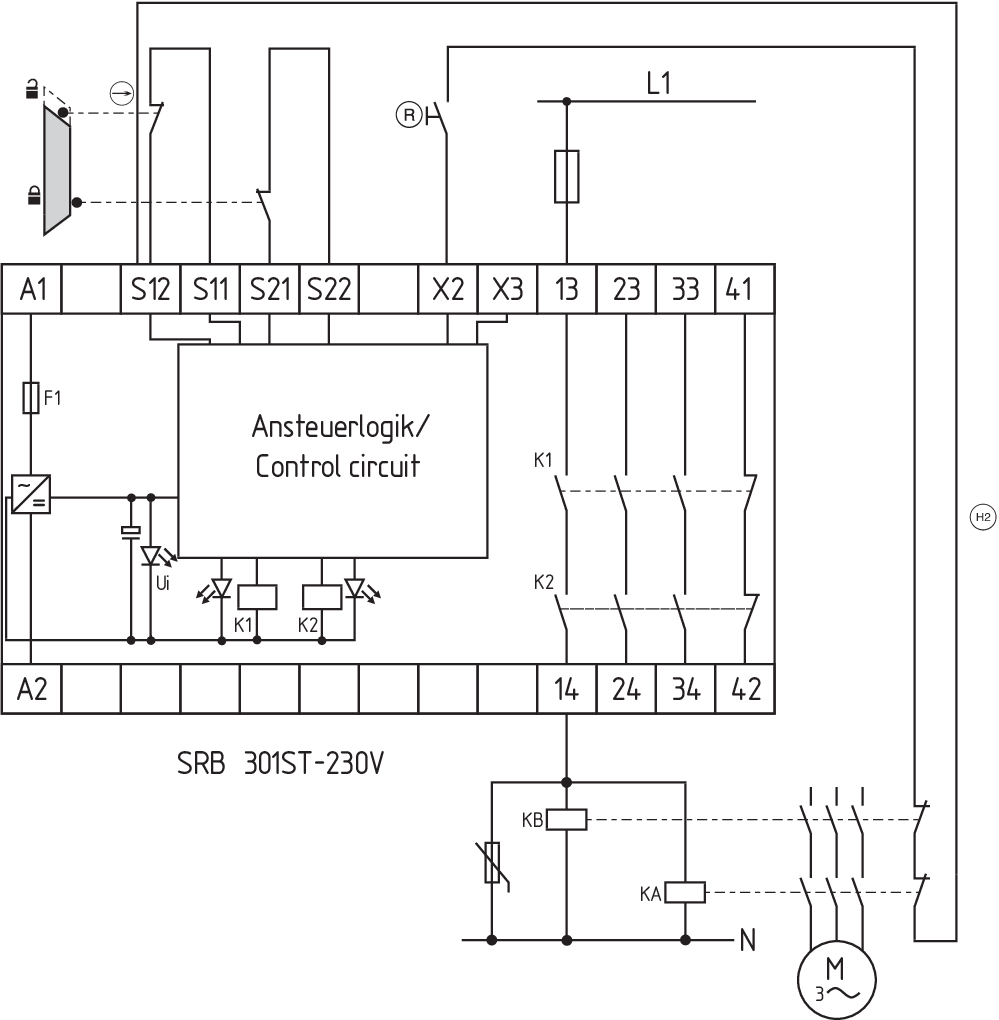

The wiring diagram is shown with guard doors closed and in de-energised condition. Input level: The example shows a 2-channel control of a guard door monitoring with two position switches, whereof one with positive break, external reset button (R) and feedback circuit (H2). Relay outputs: Suitable for 2 channel control, for increase in capacity or number of contacts by means of contactors or relays with positive-guided contacts. For 1-channel control, connect NC contact to S11/S12 and bridge S12/S22 Automatic start: The automatic start is programmed by connecting the feedback circuit to the terminals S12/X3. If the feedback circuit is not required, establish a bridge. The control recognises cable break in the monitoring circuit. |
Dil filtresi
Veri sayfası
Çalışma Talimatları ile Uygunluk beyanı
TÜV sertifikasyonu
UL Sertifikası
CCC sertifikasyonu
Kablo döşeme örneği (elektr. kablolama)
SISTEMA-VDMA kütüphanesi
Adobe Reader’ın son sürümünü indirin

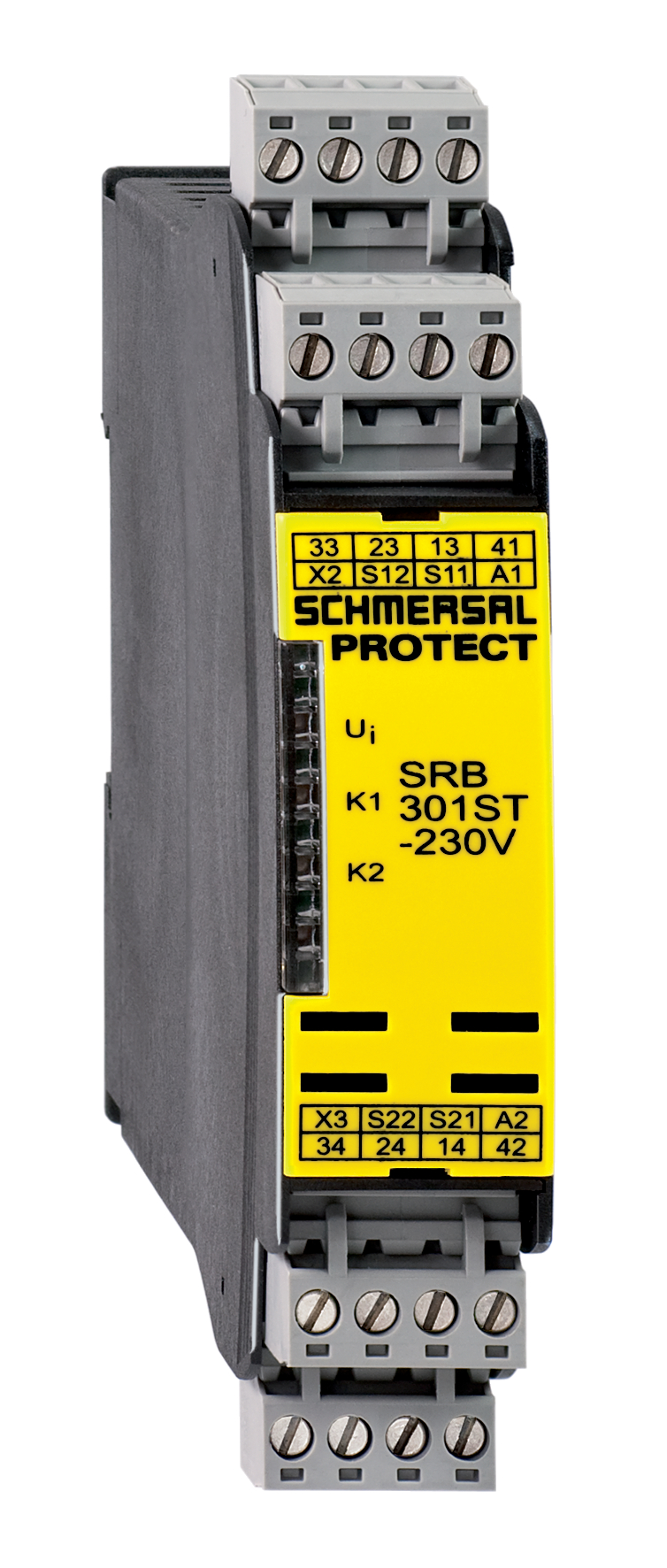

Ürün resmi (katalog özel fotoğraf)
ID: ksrb3f06
| 807,3 kB | .jpg | 265.994 x 625.1220000000001 mm - 754 x 1772 px - 72 dpi
| 100,8 kB | .png | 74.083 x 173.919 mm - 210 x 493 px - 72 dpi
| 39,0 kB | .jpg | 52.564 x 123.47200000000001 mm - 149 x 350 px - 72 dpi
| 29,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 8,6 MB | .png | 169.333 x 397.933 mm - 2000 x 4700 px - 300 dpi
Kablo döşeme örneği
Sembol (teknik standart)
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | SRB301ST 230V |
| Description of the component: | Safety-monitoring module for emergency stop circuits and guard door monitoring |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| Electromagnetic Compatibility Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN ISO 13850:2015 EN ISO 13849-1:2015 EN ISO 13849-2:2012 EN 61508:2010 EN 62061:2005 + AC:2010 +A1:2013 + A2:2015 |
| Approved body for Type Examination: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| Type examination certificate: | 01/205/5160.02/22 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, October 13, 2022 |
 |
| Authorised signature Philip Schmersal Managing Director |
