RF03
RF03
Downloads
- Vida bağlantısı
- 3-4 (Kontakt etiketleme)
Sipariş ayrıntıları
| Ürün tip tanımı |
RF03 |
| Ürün numarası (sipariş numarası) |
101190087 |
| EAN (European Article Number) |
4030661456751 |
| eCl@ass Numara, Sürümü 12.0 |
27-37-13-02 |
| eCl@ass Numara, Sürümü 11.0 |
27-37-13-02 |
| eCl@ass Numara, Sürümü 9.0 |
27-37-13-02 |
| ETIM numarası, sürüm 7.0 |
EC000041 |
| ETIM numarası, sürüm 6.0 |
EC000041 |
Genel veriler
| Normlar, talimatlar |
EN IEC 60947-5-1 EN IEC 60947-1 |
| İklime ilişkin zorlama |
IEC 60068-2-30 |
| Gövdelerin malzemesi |
Plastik, fiber cam takviyeli termoplastik kendiliğinden söner |
| Tanıtım plakasının malzemesi |
Plastik, polycarbonate PC |
| Brüt ağırlık |
20 g |
Genel veriler - Özellikler
| Perde sayısı |
1 |
Güvenlik sınıflandırması
| Görev süresi |
20 Yıl(lar) |
Güvenlik sınıflandırması - Emniyetli çıkışlar
| B10D Normalde kapalı kontakt (NC) |
100.000 operasyon sayısı |
Mekanik veriler
| Montaj yönergeleri |
tak çıkar |
| Mekanik ömür, minimum |
10.000.000 operasyon sayısı |
| pozitif fren hareketi |
2 mm |
| Kontakt açıklığı |
3 mm |
| Montaj flanşı konumu |
1 2 3 |
Mekanik veriler - Boyutlar
| kesme |
Vida bağlantısı M20 x 1.5 |
| Kablo kesiti, minimum |
0.5 mm², sağlam 0.5 mm², esnek |
| Kablo kesiti, maximum |
2.5 mm², sağlam 1.5 mm², esnek |
| not |
Kablo kısmı hakkındaki bütün göstergeler iletken yüksüklerini dahil ediyor. |
| Klemenslerin sıkma torku |
1 Nm |
Mekanik veriler - Boyutlar
| Uzunluk |
44 mm |
| Genişlik |
9 mm |
| Yükseklik |
25,5 mm |
Ortam koşulları
| Anahtarlama bölümünün koruma türü |
IP40 |
| Klemenslerin veya bağlantıların koruma türü |
IP20 |
| Ortam sıcaklığı |
-25 ... +75 °C |
| şoka karşı direnç |
30 g / 18 ms |
| karşı son derece dirençli |
20 g / 10 ... 150 Hz |
Ortam koşulları
| Nominal izolasyon gerilimi Ui |
400 V |
| Nominal darbeye dayanma gerilimi Uimp |
4 kV |
| Kirlilik derecesi |
3 |
Elektriksel veriler
| Termal test akımı |
10 A |
| Kullanım kategorisi AC-15 |
250 VAC |
| Kullanım kategorisi AC-15 |
6 A |
| Kullanım kategorisi DC-13 |
24 VDC |
| Kullanım kategorisi DC-13 |
3 A |
| Düşük gerilimler için uygun |
≥ 5 V / ≥ 1 mA |
| Anahtarlama elemanı |
Normalde açık kontakt (NO) |
| Anahtarlama prensibi |
Yavaş hareket |
| Maksimum anahtarlama frekansı |
1.200 /h |
| Malzeme, kontaklar, elektrikli |
AgCdO, kendi kendini temizler, pozitif hareket |
| Kontakt etiketleme |
3-4 |

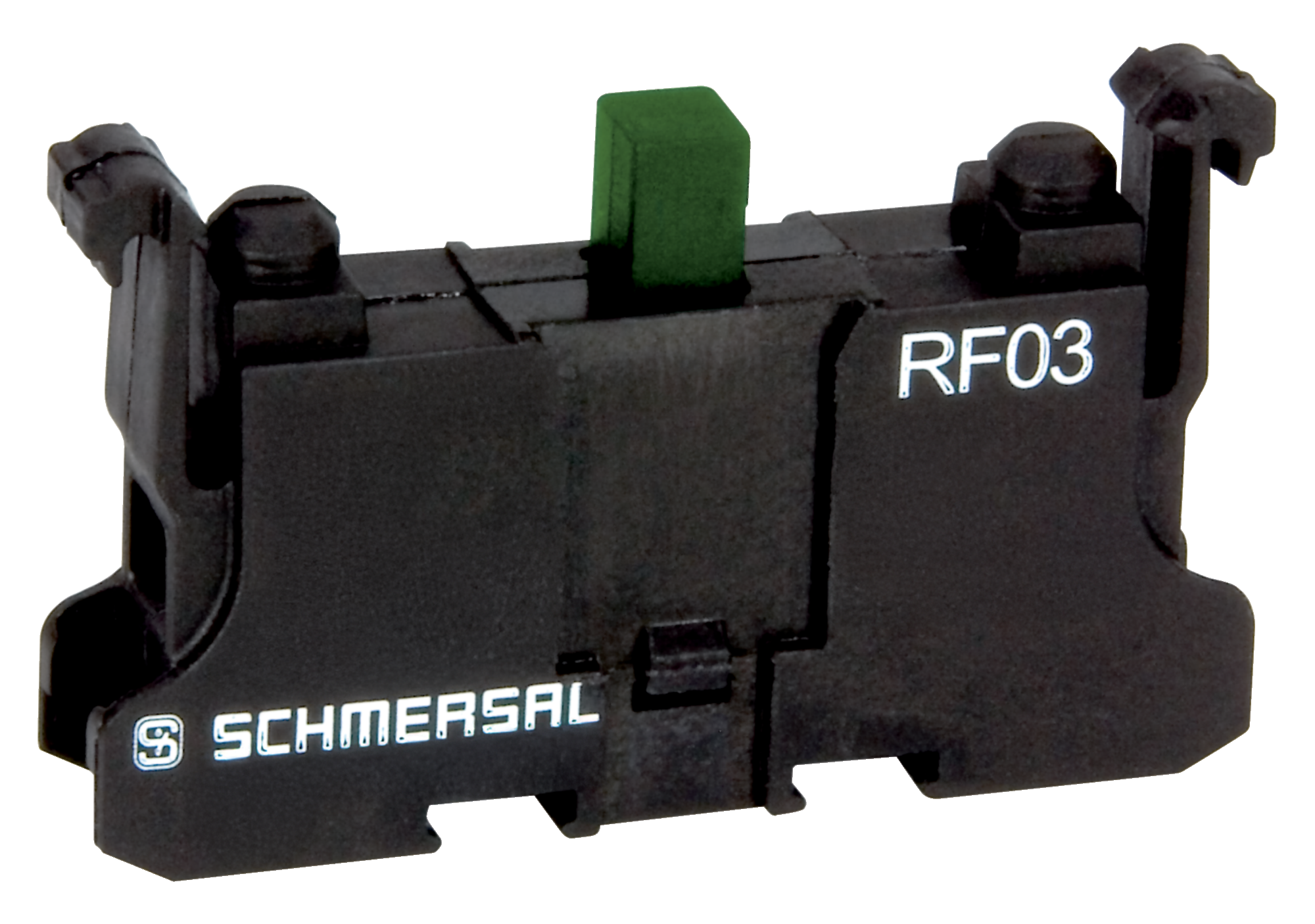

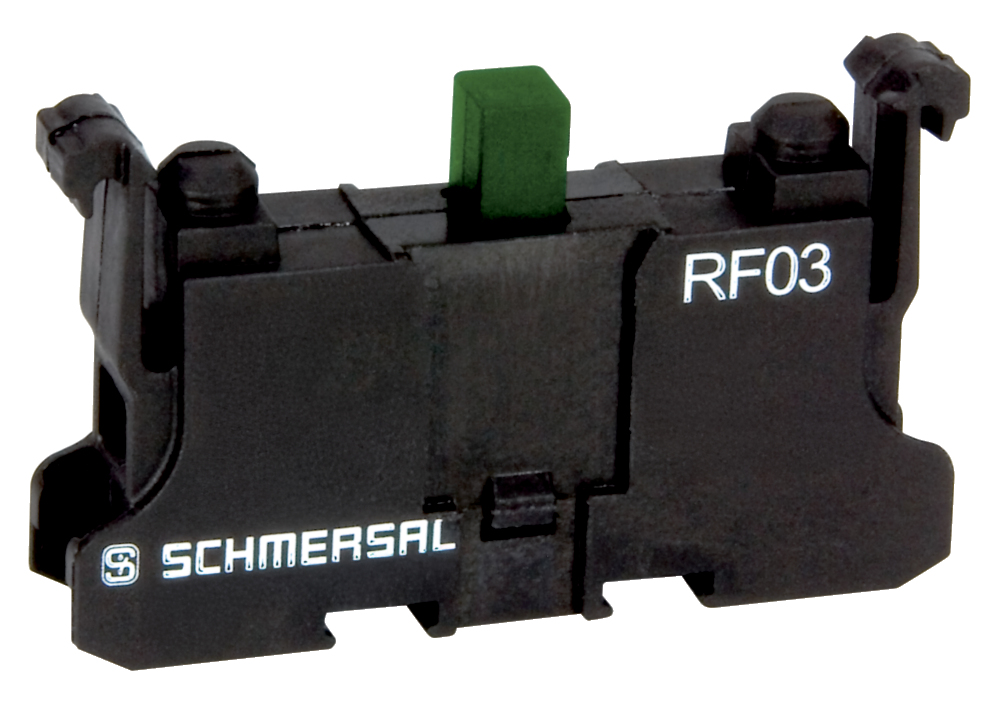

Ürün resmi (katalog özel fotoğraf)
ID: krf10f02
| 282,3 kB | .jpg | 352.778 x 248.00300000000001 mm - 1000 x 703 px - 72 dpi
| 46,8 kB | .png | 74.083 x 52.211000000000006 mm - 210 x 148 px - 72 dpi
| 54,6 kB | .jpg | 123.47200000000001 x 86.783 mm - 350 x 246 px - 72 dpi
| 44,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,8 MB | .png | 211.667 x 148.80200000000002 mm - 2000 x 1406 px - 240 dpi
Boyutsal resim temel bileşeni
Switch hareket şeması
Kontak kapalı
Kontak açık
Ayar aralığı
Sürgüleme noktası
Pozitif aralık yolu/açısıSchmersal Turkey Otomasyon Ürünleri ve Hizmetleri Ltd. Şti., Atatürk Mah. Ataşehir Bulvarı No:5, 34758 Ataşehir
Veriler ve ayrıntılar dikkatli bir şekilde kontrol edilmişlerdir. Görüntüler orijinalden farklı olabilir. Daha fazla teknik veri kılavuzda bulunabilir. Teknik değişiklikler ve hatalar olabilir.
