MAF/S 441-11Y
MAF/S 441-11Y
Downloads
| Ürün tip tanımı: (1)(2) 441-11Y(3)-(4)-(5) |
| (1) | |
| T | Yavaş hareket |
| M | Susta hareketi |
| (2) | |
| S | Piston S |
| 2S | Teleskopik mil 2S |
| R | Makaralı kumanda çubuğu R |
| K | Sapmalı makara kolu K |
| J | Sapmalı makara kolu J |
| 2C | Çatal levye 2C |
| L | Makara kolu L |
| D | Makara kolu D |
| (3) | |
| UE | Pozitif taşmalı kontaktlarla yavaş hareket |
| (4) | |
| yok | Dökme demir mahfaza |
| A | Aluminyum muhafaza |
| (5) | |
| T | -40 °C … +200 °C için seramik yalıtımlı sıcaklığa dayanıklı ve tropikal sürüm |
| 1276-2 | altın kaplamalı kontaktlar |
- Depo ve depo hazneleri için seviye şalteri
- Aluminyum muhafaza,
- Her hangi bir yönden uyarılabilir
- 30 sapma ya da alttan basınç durumunda kapanma
- 1 Normalde açık kontakt (NO) / 1 Açıcı düzen (NC)
- Montaj konumu dikey
- Ortam sıcaklığı −30 … +90 °C
- Koruma sınıfı IP65
Sipariş ayrıntıları
| Ürün tip tanımı |
MAF/S 441-11Y |
| Ürün numarası (sipariş numarası) |
103006789 |
| EAN (European Article Number) |
4030661448251 |
| eCl@ass Numara, Sürümü 12.0 |
27-27-06-01 |
| eCl@ass Numara, Sürümü 11.0 |
27-27-06-01 |
| eCl@ass Numara, Sürümü 9.0 |
27-27-06-01 |
| ETIM numarası, sürüm 7.0 |
EC000030 |
| ETIM numarası, sürüm 6.0 |
EC000030 |
Onaylar
| Verileri |
CCC |
Genel veriler
| Normlar, talimatlar |
EN IEC 60947-5-1 |
| Etkili kural |
mekanik |
| Gövdelerin malzemesi |
Aluminyum |
| Gövde kaplamasının malzemesi |
boyanmış |
| Algılama konisinin malzemesi |
Plastik |
| Brüt ağırlık |
1.460 g |
Genel veriler - Özellikler
| Açıcıların sayısı |
1 |
| Perde sayısı |
1 |
Mekanik veriler
| Devreye alma elemanı |
Algılama konisi |
| Mekanik ömür, minimum |
1.000.000 operasyon sayısı |
| Hareket ettirici kuvvet |
14 N |
| Kumanda hızı, minimum |
1 mm/min |
| Kumanda hızı, maximum |
1 m/s |
Mekanik veriler - Boyutlar
| kesme |
Vida bağlantısı M20 x 1.5 |
| Kablo kesiti, minimum |
1,5 mm² |
| Kablo kesiti, maximum |
2,5 mm² |
| not |
Kablo kısmı hakkındaki bütün göstergeler iletken yüksüklerini dahil ediyor. |
Mekanik veriler - Boyutlar
| Sensörün boyu |
61 mm |
| Sensörün genişliği |
106 mm |
| Sensörün yüksekliği |
438 mm |
| Algılama konisinin çapı |
90 mm |
Ortam koşulları
| Koruma sınıfı |
IP65 |
| Ortam sıcaklığı |
-30 ... +90 °C |
Ortam koşulları
| Nominal izolasyon gerilimi Ui |
250 VAC |
| Nominal darbeye dayanma gerilimi Uimp |
4 kV |
Elektriksel veriler
| Termal test akımı |
16 A |
| Kullanım kategorisi AC-15 |
250 VAC |
| Kullanım kategorisi AC-15 |
4 A |
| Anahtarlama elemanı |
Normalde açık kontakt (NO), Normalde kapalı kontakt (NC) |
| Not (Anahtarlama elemanı) |
galvanik olarak ayrılmış kontakt köprüleri |
| Anahtarlama prensibi |
Susta hareketi |
| Geri gelme süresi, maximum |
5 ms |
| Değiştirme süresi, maximum |
35 ms |
| Malzeme, kontaklar, elektrikli |
AgCdO, kendi kendini temizler, pozitif hareket |
Dil filtresi
Veri sayfası
Çalışma Talimatları ile Uygunluk beyanı
AB Uygunluk Beyanı
CCC sertifikasyonu
Adobe Reader’ın son sürümünü indirin

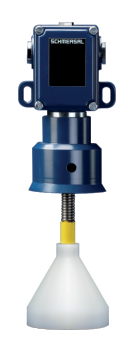

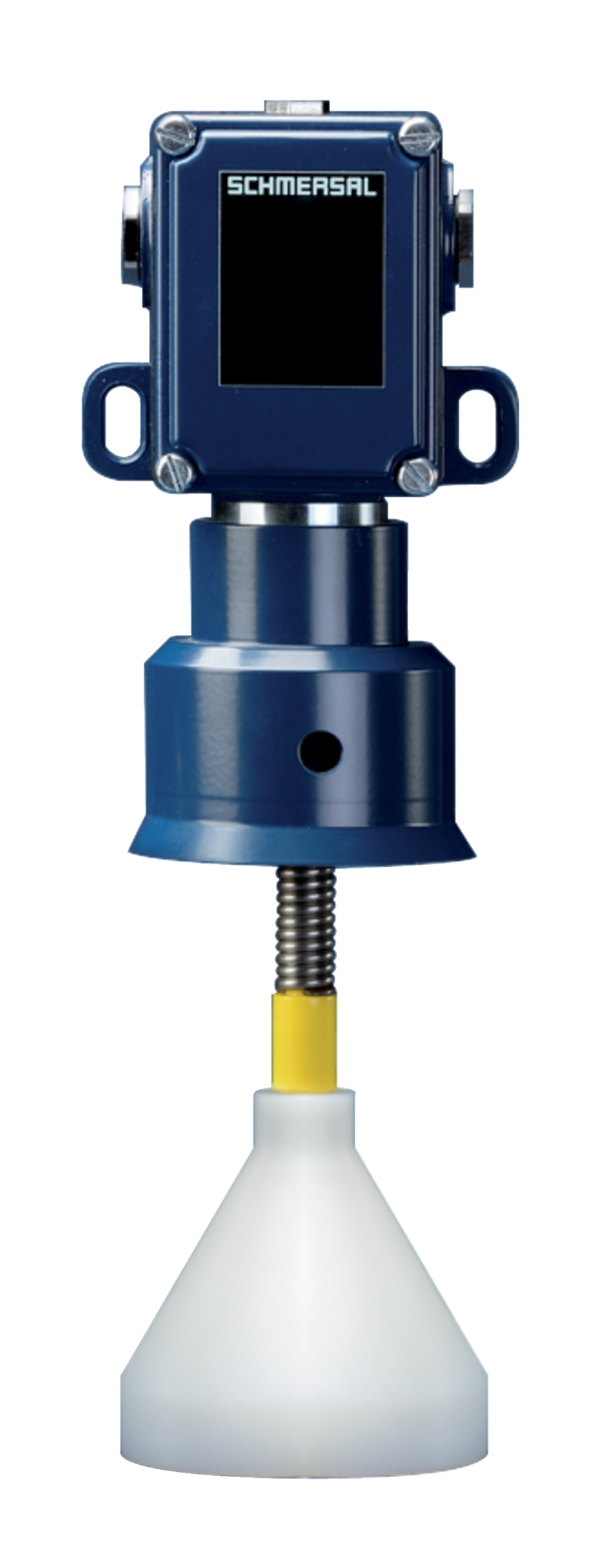

Ürün resmi (katalog özel fotoğraf)
ID: kt441f11
| 446,7 kB | .jpg | 352.778 x 934.508 mm - 1000 x 2649 px - 72 dpi
| 105,6 kB | .png | 74.083 x 196.144 mm - 210 x 556 px - 72 dpi
| 18,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,7 MB | .png | 169.333 x 448.564 mm - 2000 x 5298 px - 300 dpi
| 21,5 kB | .jpg | 46.567 x 123.47200000000001 mm - 132 x 350 px - 72 dpi

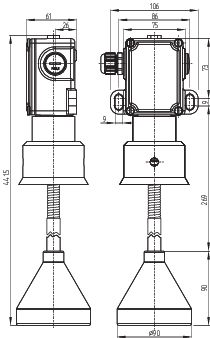

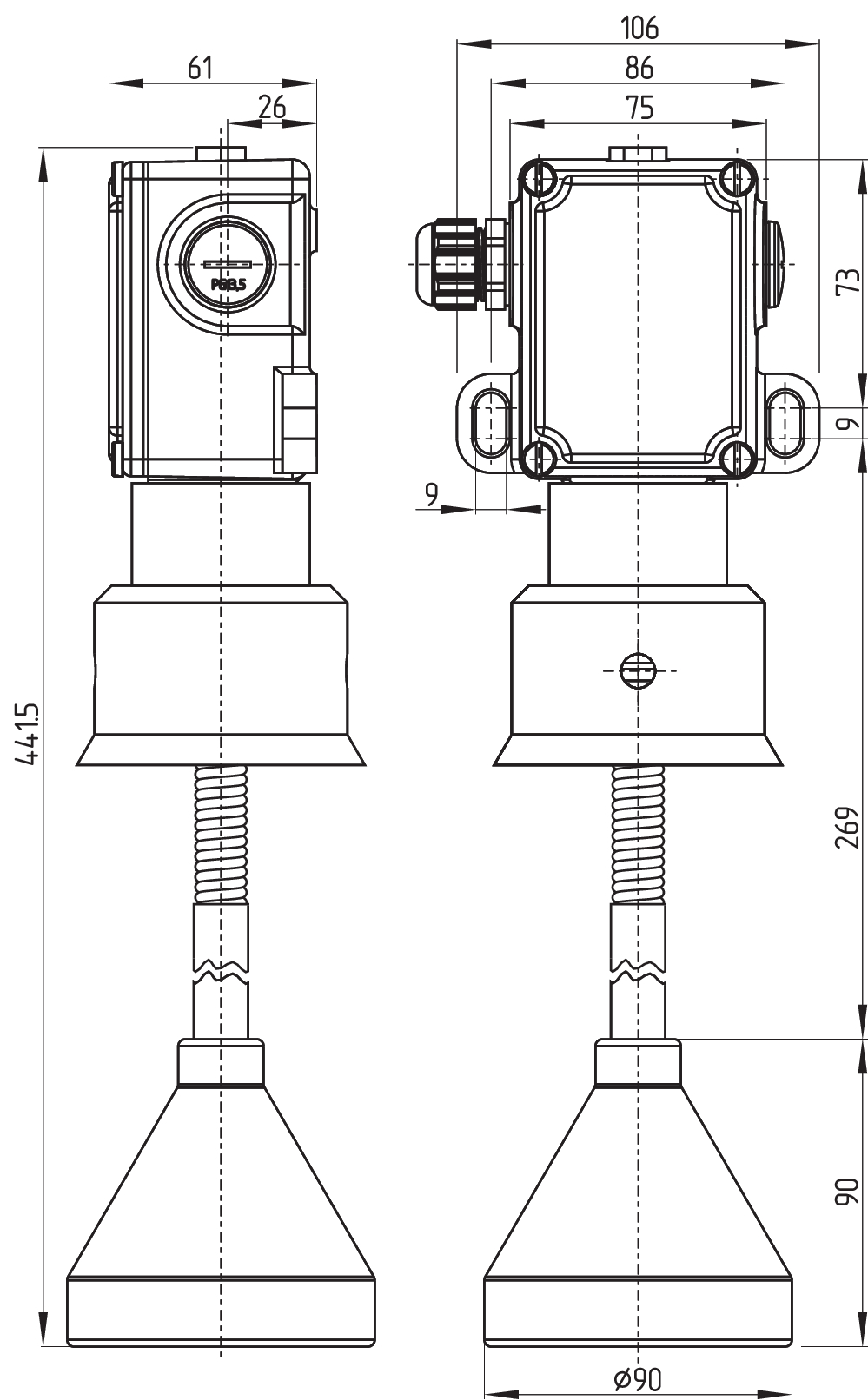

Boyutsal resim temel bileşeni

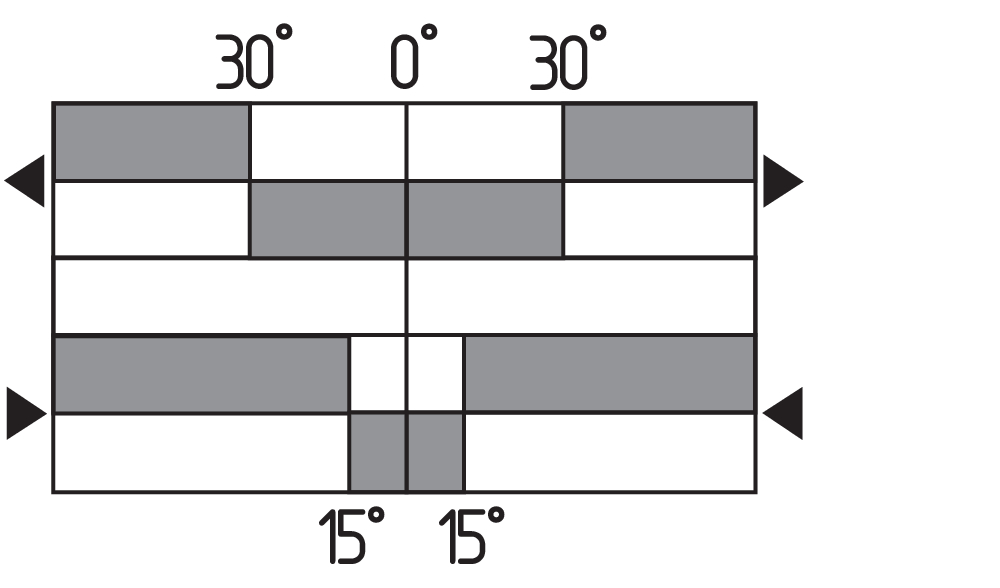

Kontak kapalı
Kontak açık
Ayar aralığı
Sürgüleme noktası
Pozitif aralık yolu/açısı| EU Declaration of Conformity |  |
| Original | ACE Schmersal Eletroeletrônica Industrial Ltda. Av. Brasil, nº 815 Jardim Esplanada CEP: 18557-646 Boituva - SP Brazil Internet: www.schmersal.com.br |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | MAF/S 441 |
| Type: | See ordering code |
| Description of the component: | Level switch for bulk materials |
| Relevant Directives: | Low Voltage Directive | 2014/35/EU |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 + AC:2020 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Boituva, August 18, 2023 |
 |
| Authorised signature Marco Antonio De Dato Head of Engineering and Design |
Schmersal Turkey Otomasyon Ürünleri ve Hizmetleri Ltd. Şti., Atatürk Mah. Ataşehir Bulvarı No:5, 34758 Ataşehir
Veriler ve ayrıntılar dikkatli bir şekilde kontrol edilmişlerdir. Görüntüler orijinalden farklı olabilir. Daha fazla teknik veri kılavuzda bulunabilir. Teknik değişiklikler ve hatalar olabilir.
