EX-TS335-11Y
| Ürün tip tanımı: EX-T(1) 335-(2)Y(3)-(4)-(5) |
| (1) | |
| S | Piston S |
| R | Makaralı kumanda çubuğu R |
| H | Makara kolu H |
| 10H | Mil kolu 10H |
| 7H | Makara kolu 7H |
| 7H-2138 | Makara kolu 7H için emniyet fonksiyonlu konum anahtarları |
| 1K | Sapmalı makara kolu 1K |
| 3K | Açılı kollu makara 3K |
| (2) | |
| 11 | 1 Normalde açık kontakt (NO)/1 Normalde kapalı kontakt (NC) |
| 02 | 2 Açıcı düzen (NC) |
| 20 | 2 Normalde açık kontakt (NO) (LocalAnahtarın 2 NO kontaktları emniyet görevleri için değildir.) |
| (3) | |
| UE | Pozitif taşmalı kontaktlarla yavaş hareket |
| yok | Sıralı kontaktlarla yavaş hareket |
| (4) | |
| 2138 | Makara kolu 7H için emniyet fonksiyonlu konum anahtarları |
| (5) | |
| RMS | Castor pirinçten |
- ATEX Bölge 2 ve 22 için patlama koruması
- Metal muhafaza
- Yağ ve petrol ispirtosuna karşı direnci iyi
- 40,5 mm x 76 mm x 38 mm
- aktüatör uçları 4 x 90° açı ile tekrar konumlandırılabilir
- EN 50041' e uygun kapağa montaj
- 1 Kablo girişi M 20 x 1.5
Sipariş ayrıntıları
| Ürün tip tanımı |
EX-TS335-11Y |
| Ürün numarası (sipariş numarası) |
151211813 |
| eCl@ass Numara, Sürümü 12.0 |
27-27-26-01 |
| eCl@ass Numara, Sürümü 11.0 |
27-27-26-01 |
| eCl@ass Numara, Sürümü 9.0 |
27-27-26-01 |
| ETIM numarası, sürüm 7.0 |
EC000030 |
| ETIM numarası, sürüm 6.0 |
EC000030 |
Onaylar
| Verileri |
cULus ATEX IECEx INMETRO CCC-EX |
Patlamaya karşı koruma
| Patlama koruması: talimatlar |
EN IEC 60079-0 EN 60079-1 EN 60079-7 EN 60079-31 |
| Patlama koruması bölgeleri |
1 21 |
| Patlama koruması kategorisi |
2G 2D |
| Patlama koruması işareti |
D II 2G Ex d e IIC T6 Gb D II 2D Ex tb IIIC T80°C Db |
Genel veriler
| Normlar, talimatlar |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Gövdenin konstrüksiyon şekli |
Norm yapı tasarımı |
| Aktüatör tipi e göre EN 50041 |
B |
| Gövdelerin malzemesi |
Metal tabaka, zinkdruckguss |
| Gövde kaplamasının malzemesi |
boyanmış |
| Brüt ağırlık |
320 g |
Genel veriler - Özellikler
| Güvenlik fonksiyonları |
Evet |
| Yardımcı kontaktların sayısı |
1 |
| Emniyet kontaktlarının sayısı |
1 |
Güvenlik sınıflandırması
| Standartlar |
EN ISO 13849-1 |
| Görev süresi |
20 Yıl(lar) |
Güvenlik sınıflandırması - Emniyetli çıkışlar
| B10D Normalde kapalı kontakt (NC) |
20.000.000 operasyon sayısı |
Mekanik veriler
| Devreye alma elemanı |
Piston |
| Mekanik ömür, minimum |
1.000.000 operasyon sayısı |
| Darbe enerjisi, maximum |
7 J |
| Güç, devreye alma gücü, minimum {N} |
17 N |
| Kumanda hızı, maximum |
1 m/s |
| Not (değiştirme süresi) |
Değiştirme süresi hareket hızına uygun olarak |
Mekanik veriler - Boyutlar
| kesme |
Vida bağlantısı M20 x 1.5 |
| Kablo rakorlarının kablo kesitleri, minimum |
7 mm |
| Kablo rakorlarının kablo kesitleri, maximum |
12 mm |
| Kablo kesiti, minimum |
1 mm² |
| Kablo kesiti, maximum |
2,5 mm² |
| not |
Kablo kısmı hakkındaki bütün göstergeler iletken yüksüklerini dahil ediyor. |
| Çekirdek kesiti |
13 AWG |
Mekanik veriler - Boyutlar
| Sensörün boyu |
38 mm |
| Sensörün genişliği |
40,5 mm |
| Sensörün yüksekliği |
103,5 mm |
Ortam koşulları
| Koruma sınıfı |
IP65 |
| Ortam sıcaklığı, maksimum (bağlantı kesiti 1mm2) |
+50 °C |
| Ortam sıcaklığı, maksimum (bağlantı kesiti 2,5 mm2) |
+55 °C |
Ortam koşulları
| Nominal izolasyon gerilimi Ui |
250 VAC 500 V |
| Nominal darbeye dayanma gerilimi Uimp |
4 kV |
Elektriksel veriler
| Termal test akımı |
5 A |
| Kullanım kategorisi AC-15 |
230 VAC |
| Kullanım kategorisi DC-13 |
24 VDC |
| Anahtarlama elemanı |
1 Normalde açık kontakt (NO)/1 normalde kapalı kontakt (NC) |
| Anahtarlama prensibi |
Yavaş hareket |
| Geri gelme süresi, maximum |
3 ms |
| Maksimum anahtarlama frekansı |
1.800 /h |
| Malzeme, kontaklar, elektrikli |
AgCdO, kendi kendini temizler, pozitif hareket |
Teslimat kapsamı
| teslimatta dahildir |
Ex-sertifikalı vidalı kablo rakoru |
Dil filtresi
Veri sayfası
Çalışma Talimatları ile Uygunluk beyanı
ATEX Certificate
IECEx sertifikasyonu
INMETRO sertifikasyonu
UL Sertifikası
CCC sertifikasyonu
SISTEMA-VDMA kütüphanesi
Adobe Reader’ın son sürümünü indirin
Ürün resmi (katalog özel fotoğraf)
ID: k335sf01
| 918,4 kB | .jpg | 352.778 x 759.178 mm - 1000 x 2152 px - 72 dpi
| 109,6 kB | .png | 74.083 x 159.45600000000002 mm - 210 x 452 px - 72 dpi
| 27,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 10,7 MB | .png | 169.333 x 364.49 mm - 2000 x 4305 px - 300 dpi
| 28,4 kB | .jpg | 57.503 x 123.47200000000001 mm - 163 x 350 px - 72 dpi
Boyutsal resim temel bileşeni
Boyutsal resim temel bileşeni
Boyutsal resim aktüatörü

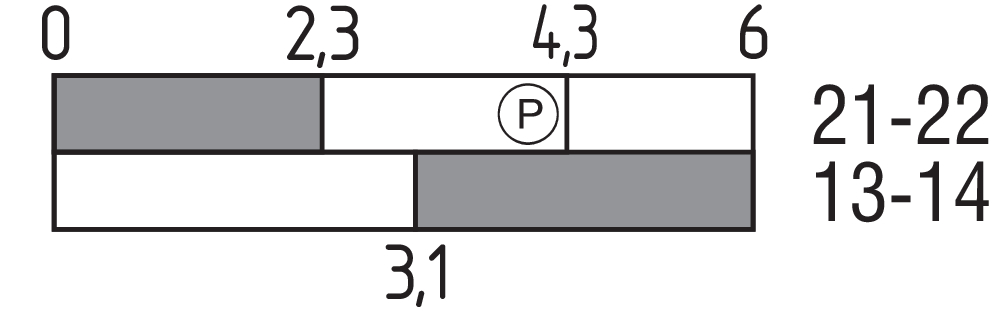

Switch hareket şeması
Kontak kapalı
Kontak açık
Ayar aralığı
Sürgüleme noktası
Pozitif aralık yolu/açısı| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | EX-T 335 |
| Type: | See ordering code |
| Marking: | D II 2G Ex db eb IIC T6 Gb D II 2D Ex tb IIIC T80°C Db |
| Description of the component: | Positive break position switch for safety functions or position switch without safety function |
| Relevant Directives: | Machinery Directive (for safety components, whose type plate is labelled "Safety component") | 2006/42/EC |
| Explosion Protection Directive (ATEX) | 2014/34/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 + AC:2020 EN IEC 60079-0:2018 EN 60079-1:2014 EN IEC 60079-7:2015 + A1:2018 EN 60079-31:2014 |
| Notified body, which approved the full quality assurance system, referred to Appendix IV, 2014/34/EU: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| Notified body for Type Examination: | DEKRA Testing and Certification GmbH Dinnendahlstraße 9 44809 Bochum ID n°: 0158 |
| EU-Type Examination Certificate: | BVS 09 ATEX E 152 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, November 7, 2025 |
 |
| Authorised signature Philip Schmersal Managing Director |
Schmersal Turkey Otomasyon Ürünleri ve Hizmetleri Ltd. Şti., Atatürk Mah. Ataşehir Bulvarı No:5, 34758 Ataşehir
Veriler ve ayrıntılar dikkatli bir şekilde kontrol edilmişlerdir. Görüntüler orijinalden farklı olabilir. Daha fazla teknik veri kılavuzda bulunabilir. Teknik değişiklikler ve hatalar olabilir.
