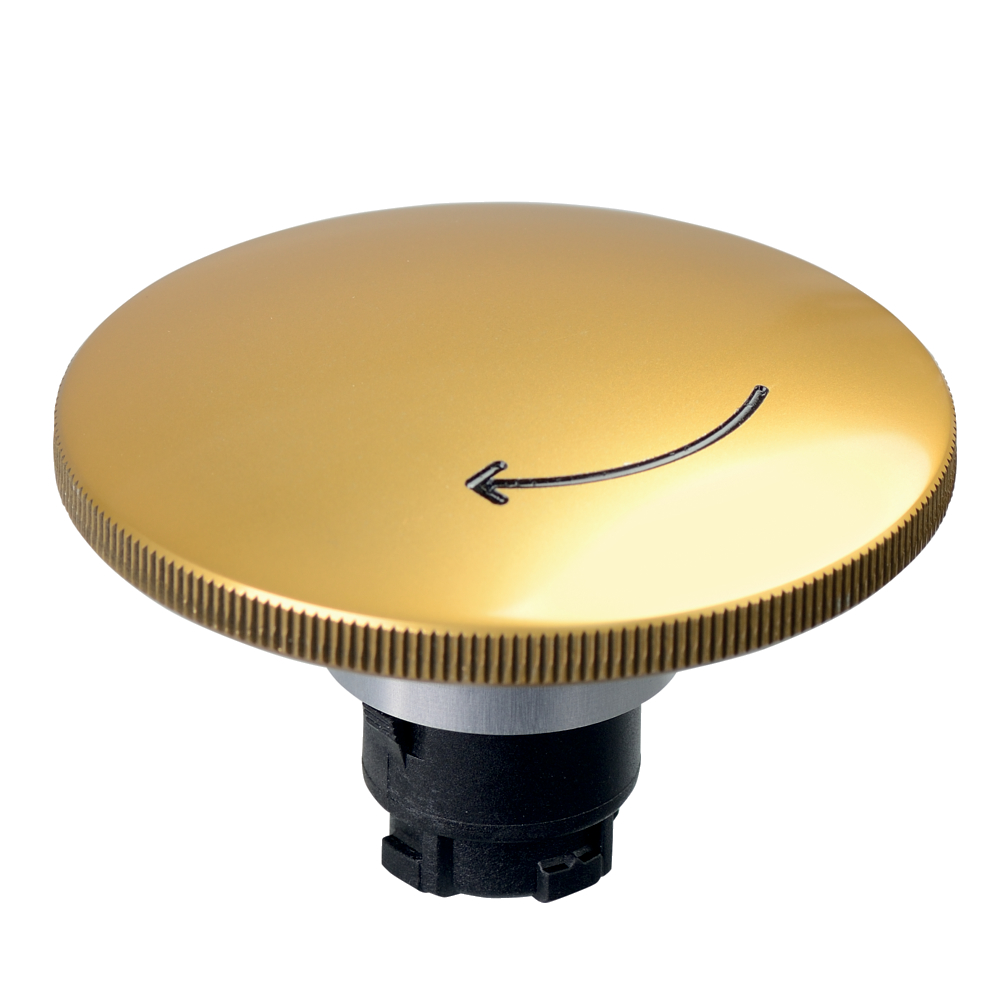

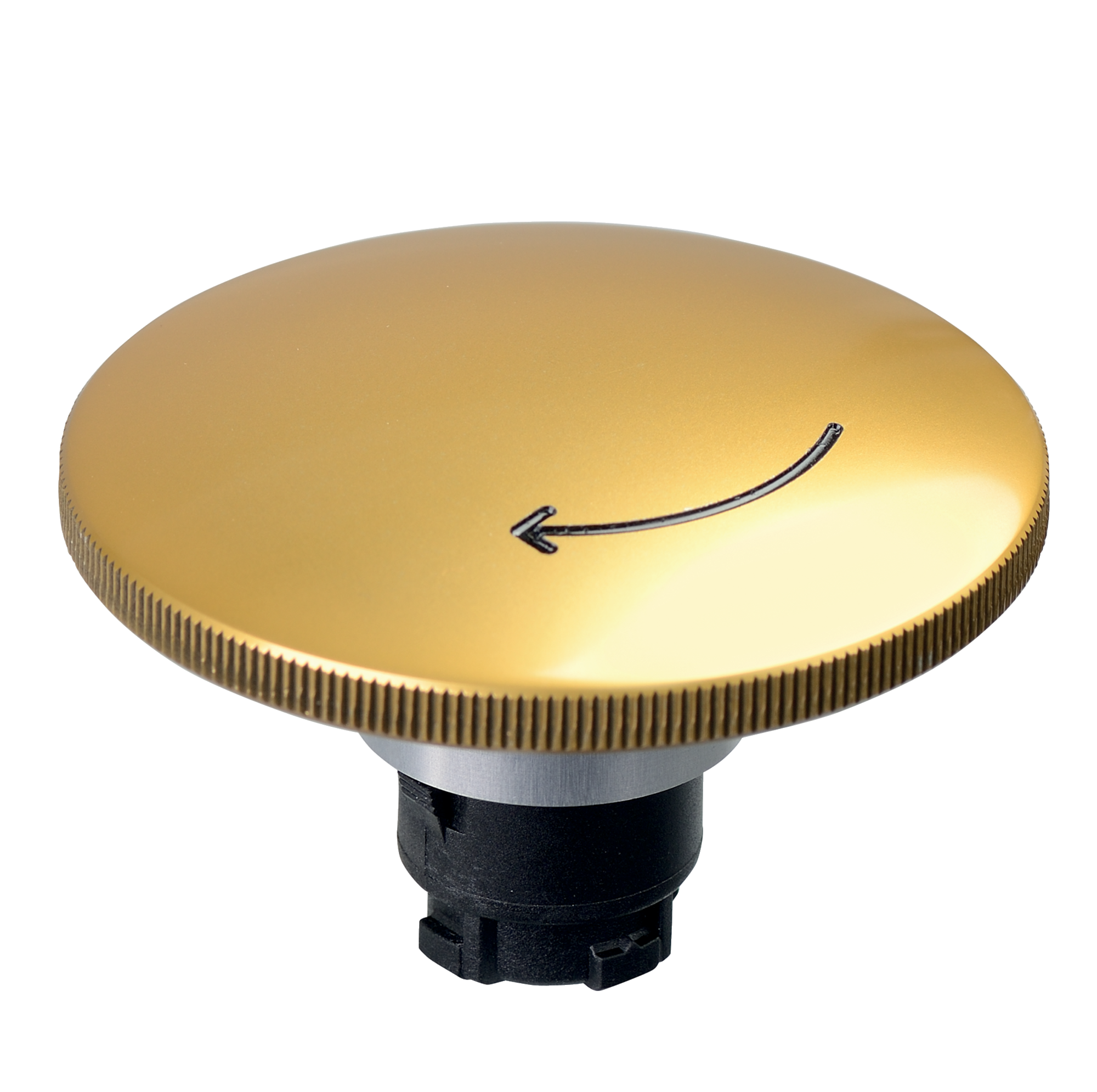

EDR70GB

Ürün numarası: 101006337
Arşiv
EDR70GB

Downloads

ePLAN Veri
CADENAS CAD Verileri
SISTEMA Veri
  • Montaj deliği Ø 22.3 mm
  • Koruma sınıfı IP65
  • Aluminyum muhafaza

Sipariş ayrıntıları

Bilgi (teslim edilebilirlik)

Elde mevcut değil!
Ürün tip tanımı

EDR70GB
Ürün numarası (sipariş numarası)

101006337
EAN (European Article Number)

4030661464725
eCl@ass Numara, Sürümü 12.0

27-37-12-12
eCl@ass Numara, Sürümü 11.0

27-37-12-12
eCl@ass Numara, Sürümü 9.0

27-37-12-12
ETIM numarası, sürüm 7.0

EC001038
ETIM numarası, sürüm 6.0

EC001038

Genel veriler

Normlar, talimatlar

EN ISO 13850
Tasarım

Pushbutton

Ön plaka montajı
Yapı şekli

Yuvarlak
Yerleştirme koşulları (mekanik)

gelişigüzel
Sızdırmazlık tipi

Membranlar

Dudaklı contalar

Kalıplı contalar
Malzeme, operatörler

Aluminium, anodised
Ön halka malzemesi

Aluminyum - anotlu
Renk operatörler

sarı
Ön halkanın rengi

AgCdO, kendi kendini temizler, pozitif hareket
Brüt ağırlık

100 g

Genel veriler - Özellikler

Montaj flanşı

Evet
Mandallama

Evet
Tamamen yalıtılmış

Evet
Anahtar konumlarının sayısı

1
Kontak elemanı sayısı, maksimum

3

Mekanik veriler

Kilit açma

Döner kilit açıcı
Mekanik hizmet ömrü, kontrol cihazları

100.000 operasyon sayısı
Montaj

Montaj flanşı EFM
Vidanın sıkma torku

0,6 Nm
Basmalı düğmenin tipik çalıştırma kuvveti

2 N
Kumanda stroku, minimum

4 mm
Kumanda stroku, maximum

5 mm

Mekanik veriler - Boyutlar

aktüatör kafaları için çaplar

70 mm
Ön halkanın çapı

29,5 mm
Montaj deliği

22,3 mm
Ön plaka kalınlığı, minimum

1 mm
Ön plaka kalınlığı, maksimum

6 mm
Aralama

50 x 60 mm

Ortam koşulları

Koruma sınıfı

IP65
Ortam sıcaklığı

-25 ... +75 °C
Titreşim direnci

5 g

şoka karşı direnç

<50 g (EN 60068-2-27)

Elektriksel veriler

Kontrol cihazının anahtarlama frekansı, maksimum

1.000 /h

Teslimat kapsamı

Bilgi (teslimat kapsamı, sayı ve türü)

Montaj flanşı EFM Teslimatta dahildir

Schmersal Turkey Otomasyon Ürünleri ve Hizmetleri Ltd. Şti., Atatürk Mah. Ataşehir Bulvarı No:5, 34758 Ataşehir

Veriler ve ayrıntılar dikkatli bir şekilde kontrol edilmişlerdir. Görüntüler orijinalden farklı olabilir. Daha fazla teknik veri kılavuzda bulunabilir. Teknik değişiklikler ve hatalar olabilir.
