EDL.1RT

Ürün numarası: 101006403

Arşiv

EDL.1RT

Ürün numarası: 101006403

Downloads

ePLAN Veri

CADENAS CAD Verileri

SISTEMA Veri

Montaj deliği Ø 22.3 mm
Koruma sınıfı IP65
Aluminyum muhafaza

Sipariş ayrıntıları

Bilgi (teslim edilebilirlik)	Elde mevcut değil!
Ürün tip tanımı	EDL.1RT
Ürün numarası (sipariş numarası)	101006403
eCl@ass Numara, Sürümü 12.0	27-37-12-11
eCl@ass Numara, Sürümü 11.0	27-37-12-11
eCl@ass Numara, Sürümü 9.0	27-37-12-11
ETIM numarası, sürüm 7.0	EC000223
ETIM numarası, sürüm 6.0	EC000223

Onaylar

Verileri	cULus

Genel veriler

Normlar, talimatlar	EN IEC 60947-5-1 EN IEC 60947-1
Tasarım	Ön plaka montajı Illuminated pushbutton
Yapı şekli	Yuvarlak
Yerleştirme koşulları (mekanik)	gelişigüzel
Sızdırmazlık tipi	Membranlar Dudaklı contalar Kalıplı contalar
Malzeme, operatörler	Cam
Ön halka malzemesi	Aluminyum - anotlu
Renk operatörler	kırmızı
Ön halkanın rengi	AgCdO, kendi kendini temizler, pozitif hareket
Brüt ağırlık	40 g
Colour of the bezel	black

Genel veriler - Özellikler

Ön plaka montajı	Evet
Aydınlatılabilir	Evet
Montaj flanşı	Evet
Derinlik yoklaması olanaklı	Evet
Tamamen yalıtılmış	Evet
Anahtar konumlarının sayısı	1
Kontak elemanı sayısı, maksimum	2

Mekanik veriler

Mekanik hizmet ömrü, kontrol cihazları	1.000.000 operasyon sayısı
Montaj	Montaj flanşı ELM
Vidanın sıkma torku	0,6 Nm
Basmalı düğmenin tipik çalıştırma kuvveti	1,5 N
Kumanda stroku, minimum	4 mm
Kumanda stroku, maximum	5 mm

Mekanik veriler - Boyutlar

Kurulum yüksekliği	14 mm
Not (montaj yüksekliği)	Height in front of the front panel.
Temas yüzeyinin yüksekliği	0,5 mm
Dokunmatik yüzeyin çapı	20 mm
Ön halkanın çapı	29,5 mm
Montaj deliği	22,3 mm
Ön plaka kalınlığı, minimum	1 mm
Ön plaka kalınlığı, maksimum	6 mm
Aralama	40 x 50 mm

Ortam koşulları

Koruma sınıfı	IP65
Ortam sıcaklığı	-40 ... +75 °C
Titreşim direnci	5 g
şoka karşı direnç	<50 g (EN 60068-2-27)

Elektriksel veriler

Kontrol cihazının anahtarlama frekansı, maksimum	1.000 /h

Teslimat kapsamı

Bilgi (teslimat kapsamı, sayı ve türü)	Montaj flanşı ELM Teslimatta dahildir

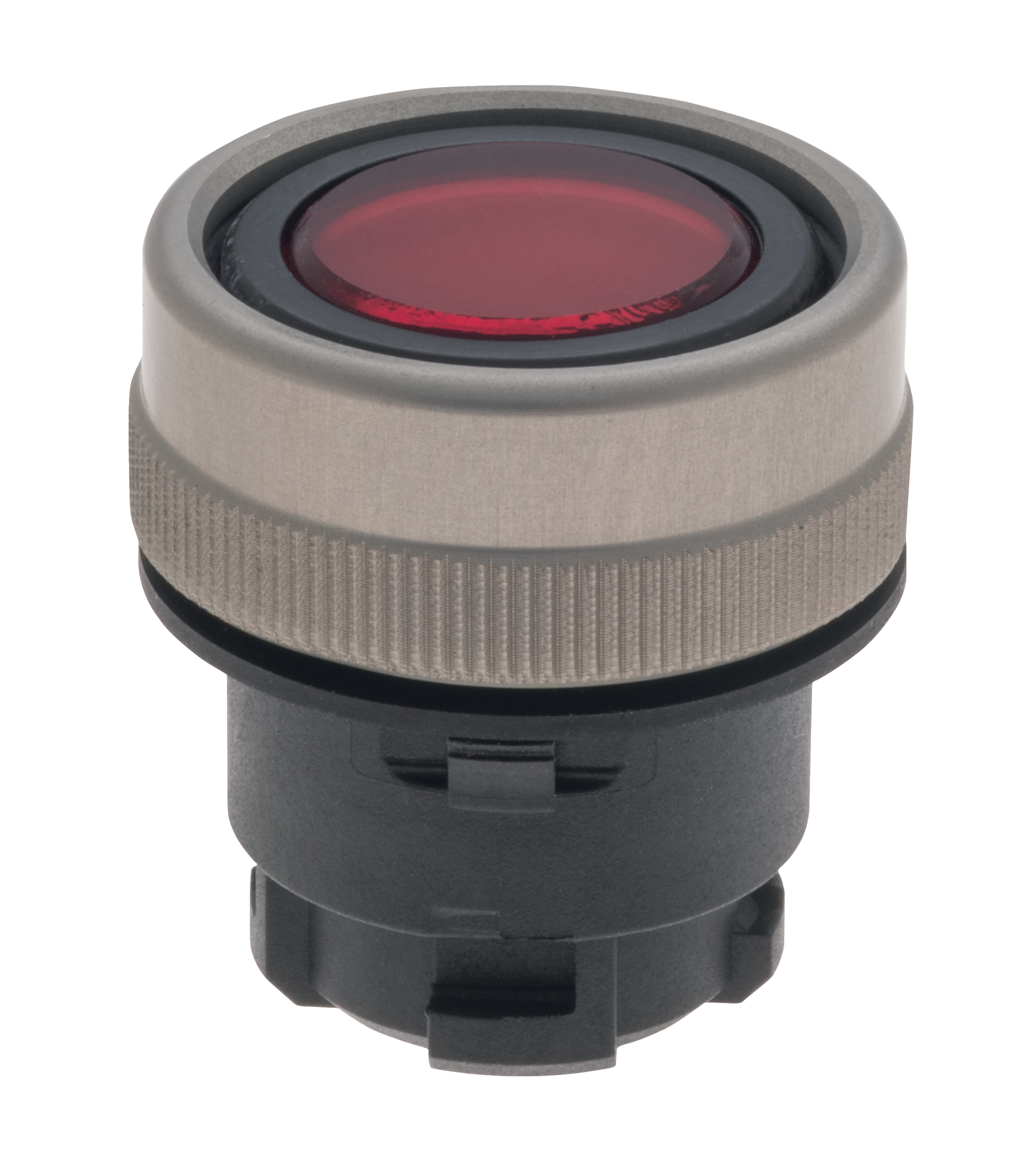

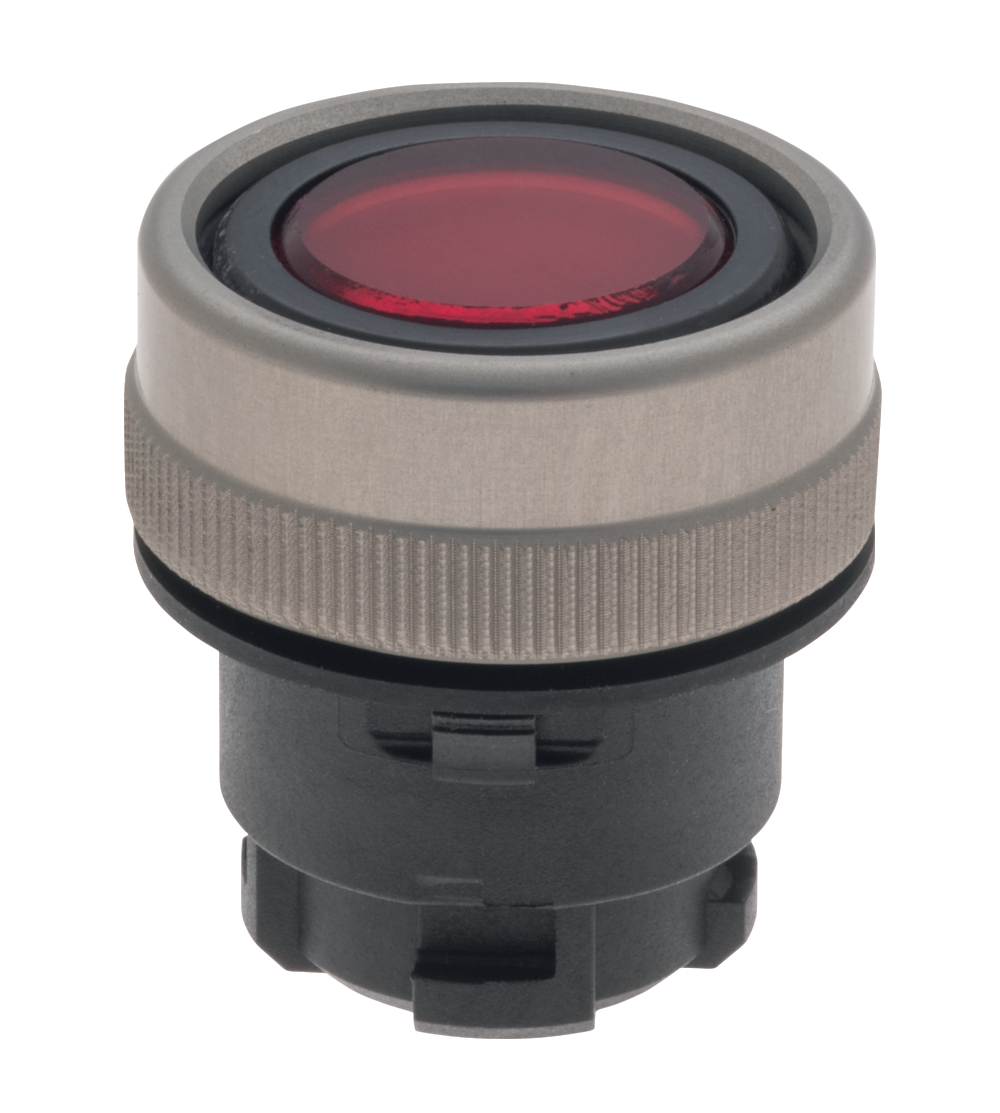

Ürün resmi (katalog özel fotoğraf)

ID: kedl-f06

| 335,4 kB | .jpg | 352.778 x 392.642 mm - 1000 x 1113 px - 72 dpi

| 58,5 kB | .png | 73.73100000000001 x 82.197 mm - 209 x 233 px - 72 dpi

| 46,2 kB | .jpg | 110.772 x 123.47200000000001 mm - 314 x 350 px - 72 dpi

| 47,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 4,2 MB | .png | 169.333 x 188.46800000000002 mm - 2000 x 2226 px - 300 dpi
