CSS 8-16-2P+D-E-LST

Ürün numarası: 101210531
Arşiv
CSS 8-16-2P+D-E-LST

Downloads

ePLAN Veri
CADENAS CAD Verileri
SISTEMA Veri
  • Konektör M12, 5-kutup
  • Sensör LED ve elektronik sinyal çıkışı aracılığıyla rahatlıkla yapılan diyagnostikler
  • NOT: Elde mevcut değil! (Yerine: RSS 16)
  • Termoplastik muhafaza
  • Kontaktsız elektronik, kodlu sistem
  • Hizasından kaçık uyarı mümkün mü
  • 55 mm x 93 mm x 39,5 mm
  • Anahtarlama noktalarının yüksek tekrarlama hassasiyeti
  • Sensör zincirinin max. uzunluğu 200 m
  • Sensörün histeresis aralığı sınırına yakın çalıştığı zaman erken uyarı
  • 16 sensörlerinin seri bağlantılı kendi kendini kontrol etme
  • 2 kısa devre deneme PNP güvenli çıkışları

Sipariş ayrıntıları

Bilgi (teslim edilebilirlik)

Elde mevcut değil!
Ürün tip tanımı

CSS 8-16-2P+D-E-LST
Ürün numarası (sipariş numarası)

101210531
EAN (European Article Number)

4030661388953
eCl@ass Numara, Sürümü 12.0

27-27-46-01
eCl@ass Numara, Sürümü 11.0

27-27-24-03
eCl@ass Numara, Sürümü 9.0

27-27-24-03
ETIM numarası, sürüm 7.0

EC001829
ETIM numarası, sürüm 6.0

EC001829

Onaylar

Verileri

cULus

Genel veriler

Normlar, talimatlar

EN ISO 13849-1

EN IEC 60947-5-3

EN IEC 61508
ISO 14119 uyarınca kodlama kademesi

düşük
Etkili kural

endüktif
Gövdenin konstrüksiyon şekli

Blok
Yerleştirme koşulları (mekanik)

bir hizada değil
Sensör topolojisi

Bir seride tek sensör veya son nokta sensörü
Gövdelerin malzemesi

Plastik, fiber cam takviyeli termoplastik kendiliğinden söner
Malzeme, etkili alan

Plastik, fiber cam takviyeli termoplastik
Reaksiyon süresi, maksimum

30 ms
Risk süresi, maximum

30 ms
Brüt ağırlık

115 g

Genel veriler - Özellikler

Kısa devre algılaması

Evet
Kısa devre tanımı

Evet
Güvenlik fonksiyonları

Evet
Entegre gösterge, durum

Evet
Sinyalizasyon fonksiyolu yarı iletken çıktıların sayısı

1
Güvenli dijital çıkış sayısı

2
Sensörlerin seri bağlantı sayısı

16

Güvenlik sınıflandırması

Standartlar

EN IEC 60947-5-3

EN IEC 61508
Performans seviyesi, en fazla

e
Kontrol kategorisi

4
PFH değeri

2,50 x 10⁻⁹ /h
Safety Integrity Level (SIL), uygulamaları için uygun

3
Görev süresi

20 Yıl(lar)

Mechanical data - Switching distances

Anahtarlama mesafesi, tipik

8 mm
Temin edilmiş anahtar mesafesi "ON" Sao

6 mm
Temin edilmiş anahtar mesafesi "OFF" Sar

11 mm
Not (anahtarlama mesafesi)

All switching distances in accordance EN IEC 60947-5-3
Histeresis (anahtar mesafesi), maximum

1 mm
Hassasiyet R' yi tekrarlayın

0,5 mm

Mekanik veriler - Boyutlar

Not (Sensör zincirinin uzunluğu)

Cable length and cross-section change the voltage drop dependiing on the output current
Uzunluk veya makine

2 m
kesme

Konektörlü kablo
Fiş bağlantısı, çıkış

Konektör M12, 5-kutup

Mekanik veriler - Boyutlar

Sensörün boyu

39,5 mm
Sensörün genişliği

55 mm
Sensörün yüksekliği

93 mm

Ortam koşulları

Koruma sınıfı

IP65

IP67
Ortam sıcaklığı

-25 ... +55 °C
Depolama ve taşıma sıcaklığı

-25 ... +85 °C
Titreşim direnci

10 … 55 Hz, Genlik 1 mm
şoka karşı direnç

30 g / 11 ms
Koruma oranı

II

Ortam koşulları

Nominal izolasyon gerilimi Ui

32 VDC
Nominal darbeye dayanma gerilimi Uimp

0,8 kV
Aşırı gerilim kategorisi

III
Kirlilik derecesi

3

Elektriksel veriler

İşletim voltajı

24 VDC -15 % / +10 %
Yüksüz akım I0, tipik

50 mA
Nominal çalışma gerilimi

24 VDC
Çalışma akımı

1.100 mA
Anahtarlama frekansı, yaklaşık

3 Hz

Electrical data - Safety digital outputs

Çıkış akımı (güvenli çıkış), maksimum

0,5 A
Anahtarlama elemanlarının tasarımı

p-type
Gerilim düşümü Ud, maksimum

0,5 V
Kalıcı akım lr, maximum

0,5 mA
Gerilim, kullanım kategorisi DC-12

24 VDC
Akım, kullanım kategorisi DC-12

0,5 A
Gerilim, kullanım kategorisi DC-13

24 VDC
Akım, kullanım kategorisi DC-13

0,5 A

Elektriksel veriler - Diyagnostik çıkış

Anahtarlama elemanlarının tasarımı

p-type
Gerilim düşümü Ud, maksimum

4 V
Gerilim, kullanım kategorisi DC-12

24 VDC
Akım, kullanım kategorisi DC-12

0,05 A
Gerilim, kullanım kategorisi DC-13

24 VDC
Akım, kullanım kategorisi DC-13

0,05 A
Kullanım kategorisi DC-12

24 VDC / 0,05 A

Elektriksel veriler - Elektromanyetik uyumluluk (EMC)

etki eden radyasyon

IEC 61000-6-4
EMC değeri

IEC 61000-6-2

Durum göstergesi

Not (LED anahtarlama koşulları göstergesi)

Çok renkli LED: yeşil, kırmızı, sarı

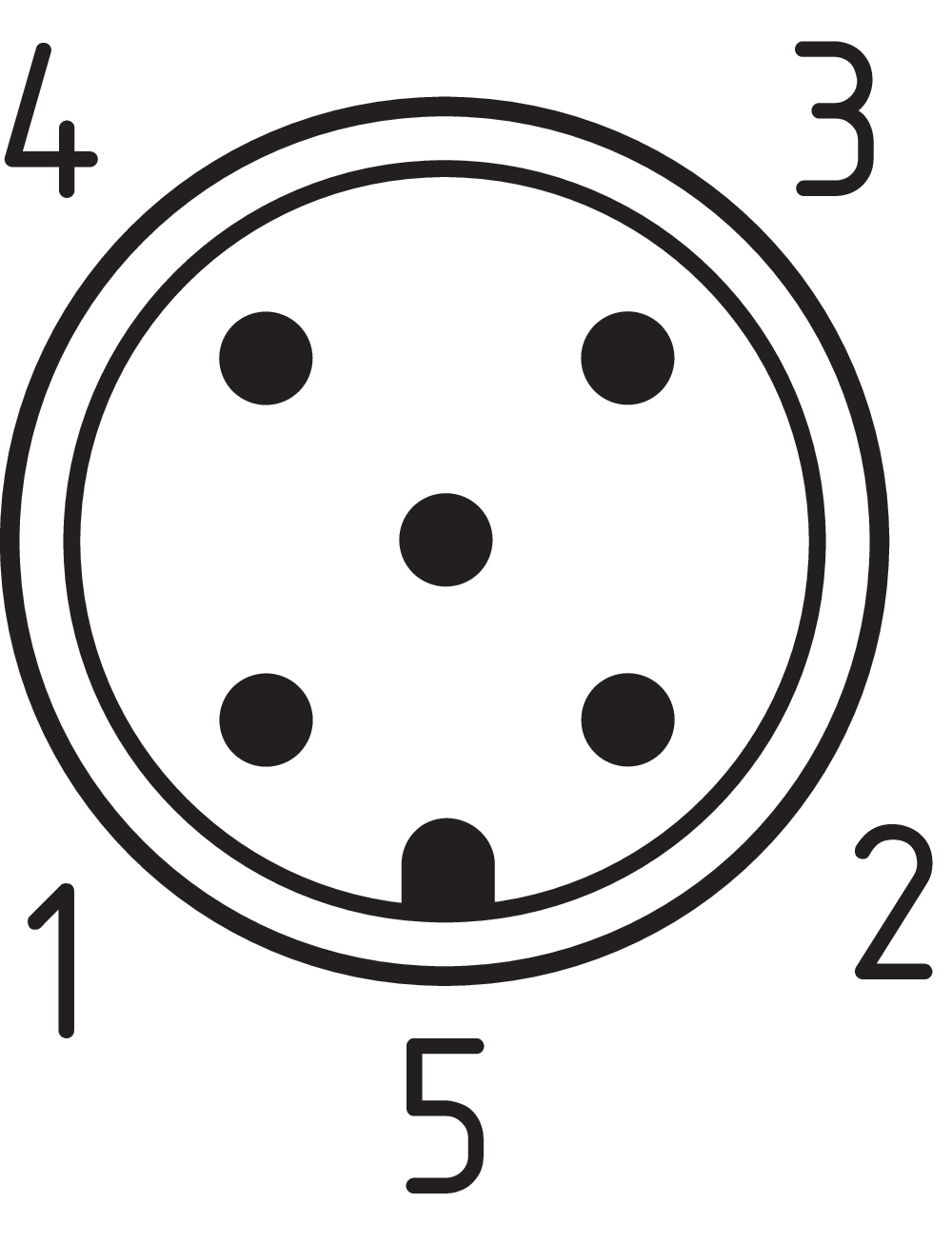

Pin ataması

PIN 1

1A1 Ue: (1)

PIN 2

Y2 Emniyetli çıkış 2
PIN 3

A2 GND
PIN 4

Y1 Emniyetli çıkış 1
PIN 5

Sinyal çıkışı

Teslimat kapsamı

teslimatta dahildir

Actuator must be ordered separately.

Aksesuarlar

Tavsiye (aktüatör)

CST 16-1
Güvenlik şalt donanımı önerisi

PROTECT PSC1

SRB-E-301ST

SRB-E-201LC

Note

Not (genel)

Evaluation requirements: dual-channel safety input, suitable for p-type sensors with NO function. The safety-monitoring module must tolerate internal functional tests of the sensors with cyclic switch-off of the sensor outputs for max. 0.25 ms. Short-circuit recognition by the evaluation is not necessary.
103004370 RSS16-D-ST8H
  • RFID teknolojisi ile üniversal kodlama
  • 1 x konektör fişi M12, 8-kutup
  • Seri bağlantı
  • kilitlemesiz
  • Termoplastik muhafaza
  • RFID teknolojisi aracılığıyla ihtiyaca uygun manipülasyon koruması
  • 3 farklı uyarı yönleri
  • Klemens bölgesi ya da fiş bağlantısı
  • Seri bağlantı için uygundur
