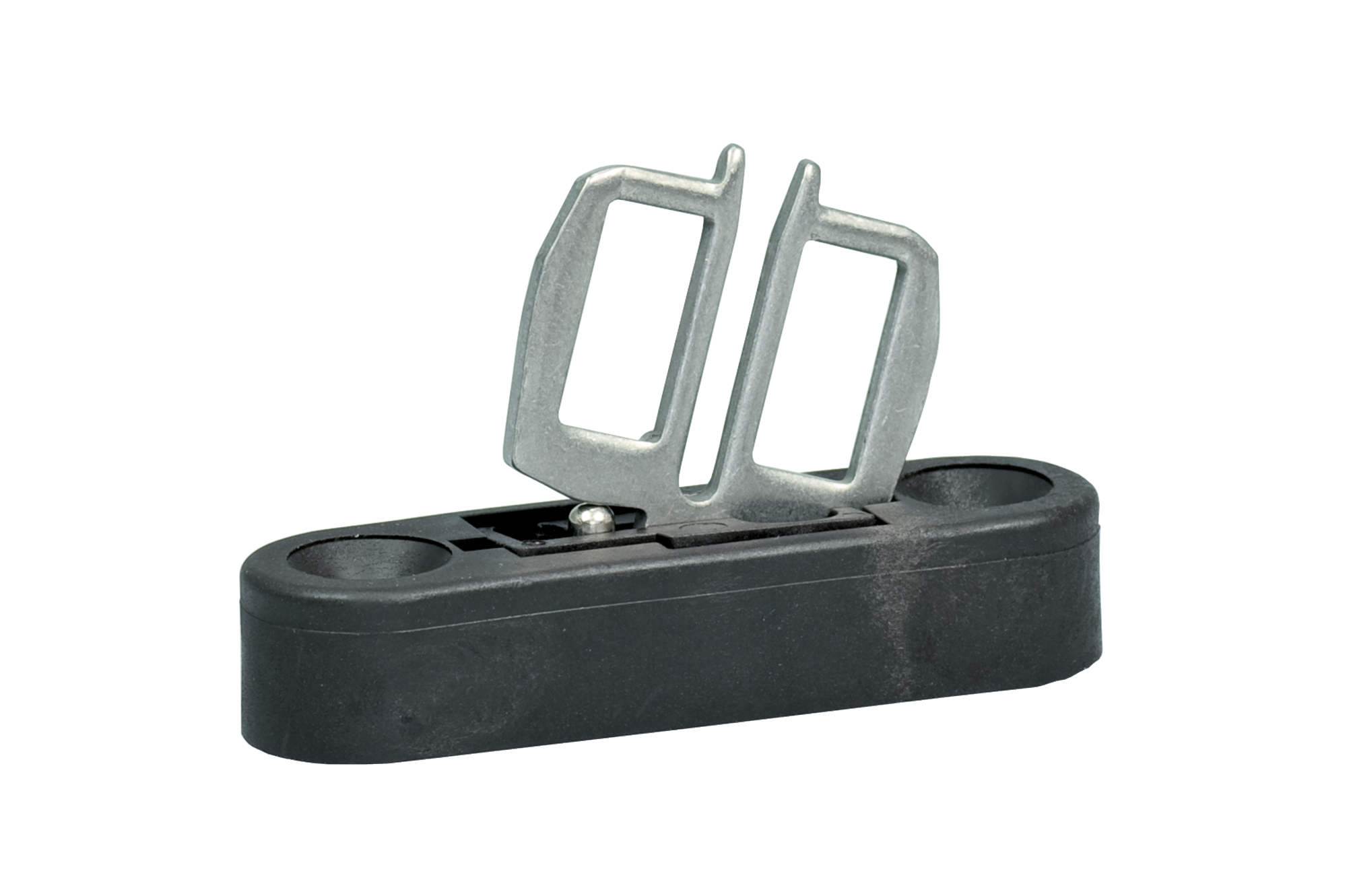

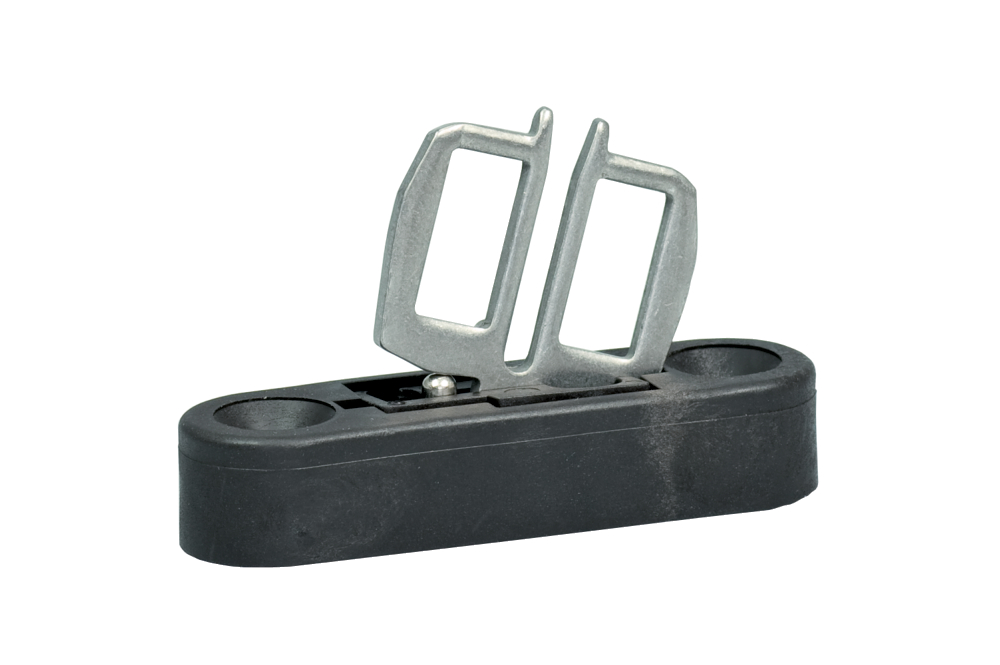

BETAETIGER AZ 15/16-B6 KPL.

Ürün numarası: 101137434
BETAETIGER AZ 15/16-B6 KPL.

Downloads

ePLAN Veri
CADENAS CAD Verileri
SISTEMA Veri
  • Aktüatörün düzlemi doğrultusunda veya düzlemine 90° açıda çok küçük aktüatör yarı çapları için

Sipariş ayrıntıları

Ürün tip tanımı

BETAETIGER AZ 15/16-B6 KPL.
Ürün numarası (sipariş numarası)

101137434
EAN (European Article Number)

4030661104706
eCl@ass Numara, Sürümü 12.0

27-27-26-06
eCl@ass Numara, Sürümü 11.0

27-27-26-06
eCl@ass Numara, Sürümü 9.0

27-27-26-06
ETIM numarası, sürüm 7.0

EC001487
ETIM numarası, sürüm 6.0

EC001487

Genel veriler

ISO 14119 uyarınca kodlama kademesi

düşük
Malzeme, aktüatör

Plastik, paslanmaz çelik
Brüt ağırlık

20 g

Mekanik veriler

Aktüatör yarı çapı, minimum

25 mm
Aktüatör

esnek

Teslimat kapsamı

Bilgi (teslimat kapsamı, sayı ve türü)

Befestigungsschrauben nicht im Lieferumfang enthalten

Note

Not (genel)

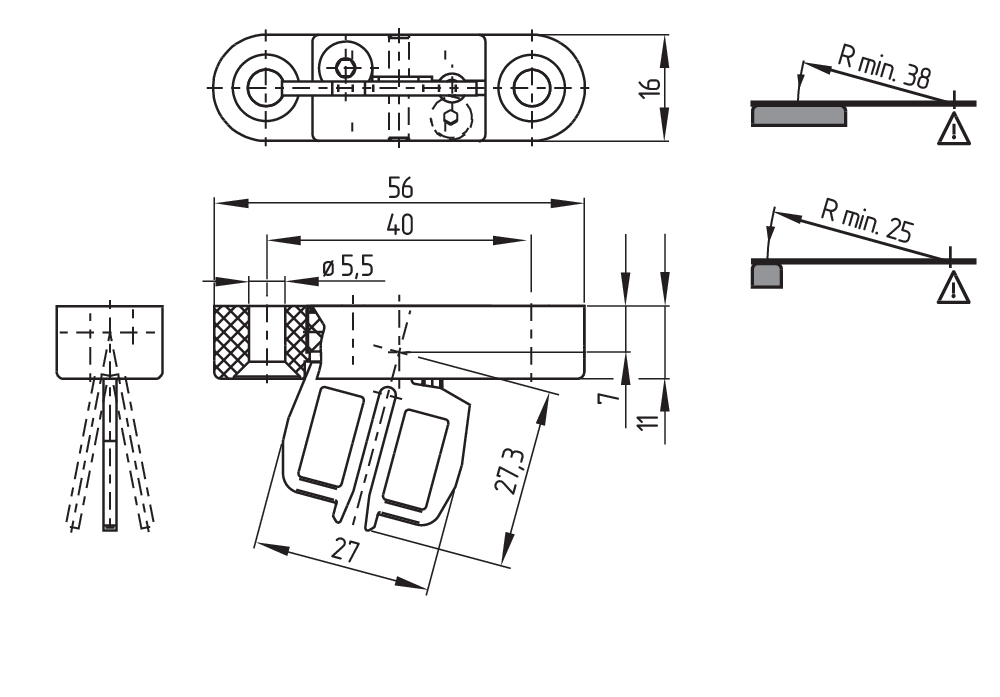

The axis of the hinge must be 11 mm above and in a parallel plane to the top surface of the safety switch.

Actuating radius adjustable to minimum 25 mm via the narrow edge and 38 mm via the wide edge of the actuator with a hexagonal key wrench AF 2.5 mm (a/b) mm

Schmersal Turkey Otomasyon Ürünleri ve Hizmetleri Ltd. Şti., Atatürk Mah. Ataşehir Bulvarı No:5, 34758 Ataşehir

Veriler ve ayrıntılar dikkatli bir şekilde kontrol edilmişlerdir. Görüntüler orijinalden farklı olabilir. Daha fazla teknik veri kılavuzda bulunabilir. Teknik değişiklikler ve hatalar olabilir.
