AZM 415-22ZPK-2652 24VAC/DC

Ürün numarası: 101204319

Arşiv

AZM 415-22ZPK-2652 24VAC/DC

Ürün numarası: 101204319

Downloads

ePLAN Veri

CADENAS CAD Verileri

SISTEMA Veri

Metal muhafaza
Hatalı kilitlemeye karşı korumalı kilitleme
Sağlam tasarım
Uzun ömür
2 kablo girişleri M 20 x 1.5
Kesilmiş kelepçe ucu

Sipariş ayrıntıları

Ürün tip tanımı	AZM 415-22ZPK-2652 24VAC/DC
Ürün numarası (sipariş numarası)	101204319
EAN (European Article Number)	4030661367958
eCl@ass Numara, Sürümü 12.0	27-27-26-03
eCl@ass Numara, Sürümü 11.0	27-27-26-03
eCl@ass Numara, Sürümü 9.0	27-27-26-03
ETIM numarası, sürüm 7.0	EC002593
ETIM numarası, sürüm 6.0	EC002593

Onaylar

Verileri	cULus CCC

Genel veriler

Normlar, talimatlar	BG-GS-ET-19 EN IEC 60947-5-1
Etkili kural	elektromekanik
Gövdelerin malzemesi	Aluminyum
Gövde kaplamasının malzemesi	boyanmış
Brüt ağırlık	927 g

Genel veriler - Özellikler

Kilidi açma kuvveti	Evet
Manuel bırakma	Evet
Kumanda yönü sayısı	1
Koruma kapısı sayısı	1

Güvenlik sınıflandırması

Standartlar	EN ISO 13849-1
Görev süresi	20 Yıl(lar)

Güvenlik sınıflandırması - Emniyetli çıkışlar

B_10D Normalde kapalı kontakt (NC)	2.000.000 operasyon sayısı

Mekanik veriler

Mekanik ömür, minimum	1.000.000 operasyon sayısı
Kapatma kuvveti F_Zh EN ISO14119 göre	3.500 N
Güç, mandallama kuvveti, minimum {N}	150 N
Güç, mandallama kuvveti, maksimum {N}	400 N
pozitif fren hareketi	5 mm
Güç, zorunlu açılma gücü, minimum {N}	15 N
Kumanda hızı, maximum	0,2 m/s

Mekanik veriler - Boyutlar

kesme	Vida bağlantısı M20 x 1.5
Kablo kesiti, minimum	2 x 0,75 mm²
Kablo kesiti, maximum	2 x 2,5 mm²
not	Kablo kısmı hakkındaki bütün göstergeler iletken yüksüklerini dahil ediyor.

Mekanik veriler - Boyutlar

Sensörün boyu	46,5 mm
Sensörün genişliği	130 mm
Sensörün yüksekliği	100 mm

Ortam koşulları

Koruma sınıfı	IP65 IP67
Ortam sıcaklığı	-25 ... +50 °C
Not (göreli nem)	yoğuşmaz buzlanmaz

Ortam koşulları

Nominal izolasyon gerilimi U_i	250 VAC
Nominal darbeye dayanma gerilimi U_imp	4 kV

Elektriksel veriler

Termal test akımı	6 A
Nominal kontrol gerilimi	24 VAC/DC
Kullanım kategorisi AC-15	230 VAC
Kullanım kategorisi AC-15	4 A
Kullanım kategorisi DC-13	24 VDC
Kullanım kategorisi DC-13	1 A
Elektriksel güç sarfiyatı, maksimum	10 W
Anahtarlama elemanı	Normalde açık kontakt (NO), Normalde kapalı kontakt (NC)
Anahtarlama prensibi	Yavaş hareket
Malzeme, kontaklar, elektrikli	AgCdO, kendi kendini temizler, pozitif hareket

Muhtelif veriler

Bilgi (uygulama kullanımları)	sürgülü emniyetli koruma kapısı menteşeli emniyetli koruma

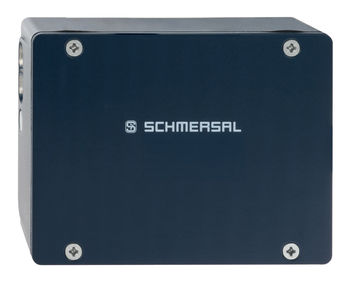

Ürün resmi (katalog özel fotoğraf)

ID: kazm4f75

| 258,9 kB | .jpg | 352.778 x 284.692 mm - 1000 x 807 px - 72 dpi

| 37,6 kB | .png | 74.083 x 59.619 mm - 210 x 169 px - 72 dpi

| 39,8 kB | .jpg | 123.47200000000001 x 99.483 mm - 350 x 282 px - 72 dpi

| 36,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 3,3 MB | .png | 169.333 x 136.65200000000002 mm - 2000 x 1614 px - 300 dpi

UK Conformity Declaration

Pdf

UK Declaration of Conformity

Company:

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Declaration:

We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.

Name of the component:

AZM 415

Type:

See ordering code

Description of the component:

Interlocking device with electromagnetic interlock for safety functions

Relevant legislation:	Supply of Machinery (Safety) Regulations	2008
	The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations	2012

Designated standards:

EN 60947-5-1:2017
EN ISO 14119:2013

UK-Importer / Person authorised for the compilation of the technical documentation:

Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL

Place and date of issue:

Wuppertal, November 25, 2021

Authorised signature
Philip Schmersal
Managing Director

EU Conformity Declaration

Pdf

EU Declaration of Conformity

Original

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Declaration:

We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.

Name of the component:

AZM 415

Type:

See ordering code

Description of the component:

Interlocking device with electromagnetic interlock for safety functions

Relevant Directives:	Machinery Directive	2006/42/EC
	RoHS-Directive	2011/65/EU

Applied standards:

EN 60947-5-1:2017
EN ISO 14119:2013

Person authorised for the compilation of the technical documentation:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Place and date of issue:

Wuppertal, August 3, 2020

Authorised signature
Philip Schmersal
Managing Director

Schmersal Turkey Otomasyon Ürünleri ve Hizmetleri Ltd. Şti., Atatürk Mah. Ataşehir Bulvarı No:5, 34758 Ataşehir

Veriler ve ayrıntılar dikkatli bir şekilde kontrol edilmişlerdir. Görüntüler orijinalden farklı olabilir. Daha fazla teknik veri kılavuzda bulunabilir. Teknik değişiklikler ve hatalar olabilir.
