AZ09 K
AZ09 K
Downloads
- Termoplastik muhafaza
- Koruma sınıfı IP20
- Aktüatör köprüsünde kontak pini
- Kontakt köprülerinin sürtünmeli hareketi ile kendi kendini temizleme
- 30mm x 38mm x 15,5mm
Sipariş ayrıntıları
| Ürün tip tanımı |
AZ09 K |
| Ürün numarası (sipariş numarası) |
137000262 |
| EAN (European Article Number) |
8905236100291 |
| eCl@ass Numara, Sürümü 12.0 |
27-27-06-10 |
| eCl@ass Numara, Sürümü 11.0 |
27-27-06-10 |
| eCl@ass Numara, Sürümü 9.0 |
27-27-06-10 |
| ETIM numarası, sürüm 7.0 |
EC002592 |
| ETIM numarası, sürüm 6.0 |
EC002592 |
Onaylar
| Verileri |
TÜV |
Genel veriler
| Normlar, talimatlar |
EN 81-20 EN 81-50 |
| Gövdelerin malzemesi |
Plastik, fiber cam takviyeli termoplastik kendiliğinden söner |
| Gövde kapağının malzemesi |
Kapağın malzemesi |
| Brüt ağırlık |
17 g |
Genel veriler - Özellikler
| Asansörler için kullanılabilir |
Evet |
| Emniyet kontaktlarının sayısı |
1 |
Mekanik veriler
| Uyarı düzlemleri |
kapak tarafı |
| Mekanik ömür, minimum |
1.000.000 operasyon sayısı |
| Kumanda stroku |
7 mm |
| Hareket ettirici kuvvet, yaklaşık |
2,2 N |
| Montaj |
centered long hole and anchoring element |
Mekanik veriler - Boyutlar
| Kablo girişi |
2 x Tek damar girişi ile bağlantı hunisi |
| kesme |
Vida bağlantısı M20 x 1.5 |
| not |
M4, with self-opening clamping plates |
Mekanik veriler - Boyutlar
| Genişlik |
30 mm |
| Yükseklik |
38 mm |
| Derinlik |
15,5 mm |
Ortam koşulları
| Koruma sınıfı |
IP20 |
| Ortam sıcaklığı |
-30 ... +70 °C |
Ortam koşulları
| Nominal izolasyon gerilimi Ui |
500 V |
Elektriksel veriler
| Termal test akımı |
6 A |
| Kullanım kategorisi AC-15 |
230 VAC |
| Kullanım kategorisi AC-15 |
2 A |
| Kullanım kategorisi DC-13 |
200 VDC |
| Kullanım kategorisi DC-13 |
2 A |
| Anahtarlama elemanı |
Açıcı düzen (NC) |
| Anahtarlama prensibi |
Kendi kendini temizleyen baskı kontağı |
| Malzeme, kontaklar, elektrikli |
Gümüş |
Teslimat kapsamı
| teslimatta dahildir |
Actuator must be ordered separately. |
Dil filtresi
Veri sayfası
Çalışma talimatları (ek sayfa/hızlı kılavuz)
TÜV sertifikasyonu
Adobe Reader’ın son sürümünü indirin

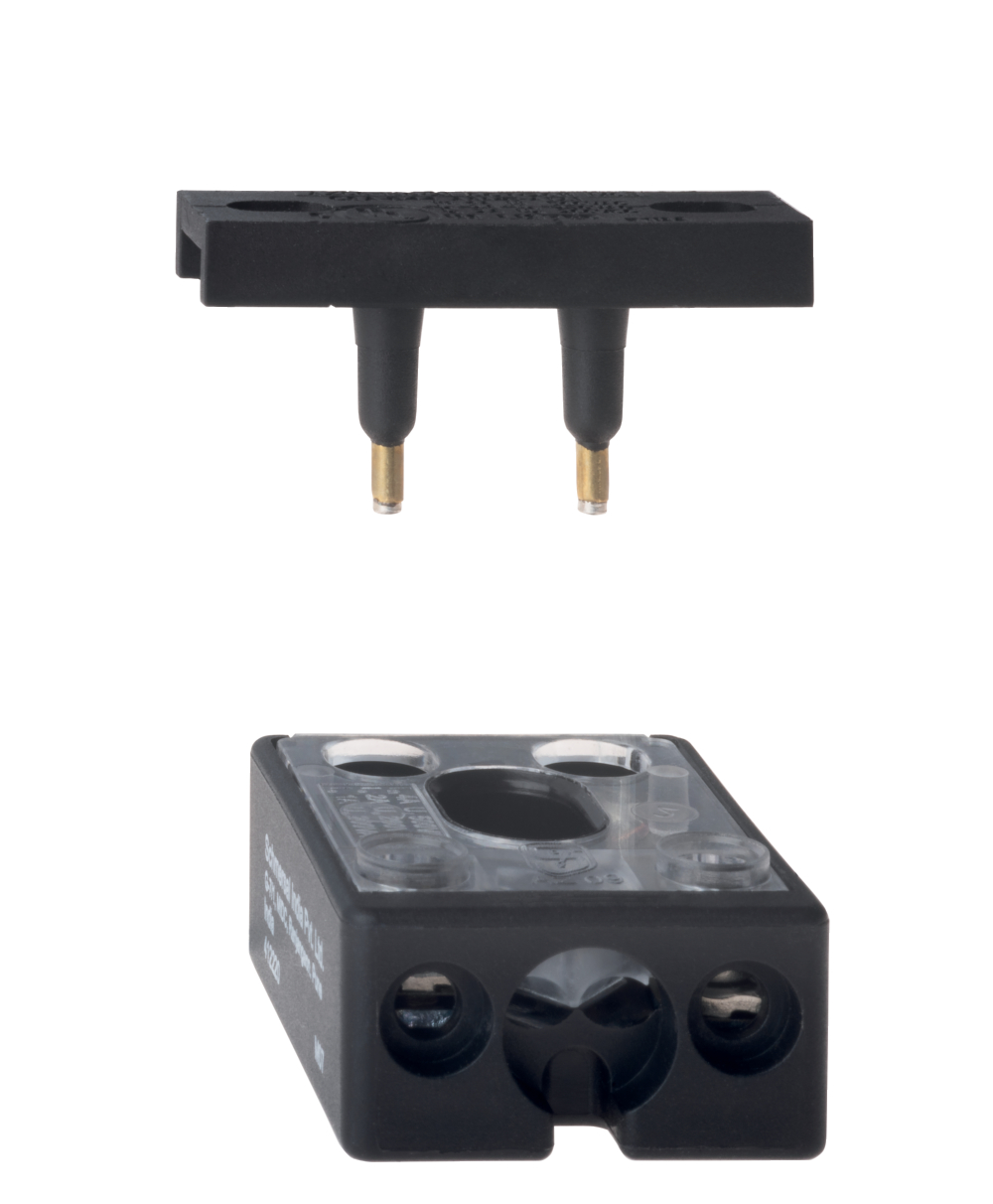

Ürün resmi (katalog özel fotoğraf)
ID: kaz09f01
| 254,1 kB | .jpg | 352.778 x 427.567 mm - 1000 x 1212 px - 72 dpi
| 26,2 kB | .png | 74.083 x 89.60600000000001 mm - 210 x 254 px - 72 dpi
| 27,4 kB | .jpg | 101.953 x 123.47200000000001 mm - 289 x 350 px - 72 dpi
| 25,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,2 MB | .png | 169.333 x 205.232 mm - 2000 x 2424 px - 300 dpi

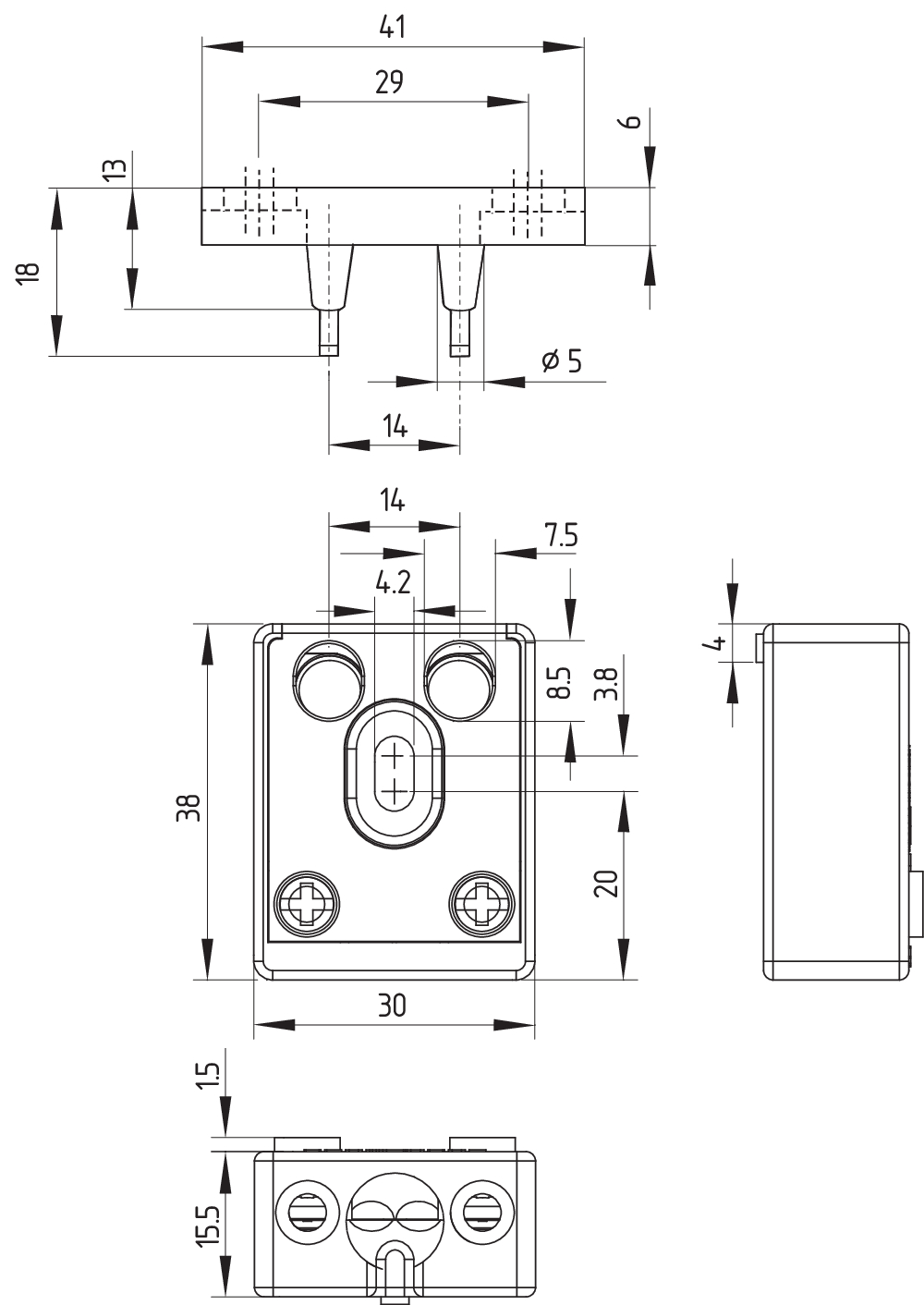

Boyutsal resim temel bileşeni
| UK Declaration of Conformity |  |
| Company: | Schmersal India Private Limited G-7/1, MIDC, Ranjangaon Tal. Shirur, Dist. Pune - 412 220 Maharashtra India Internet: www.schmersal.in |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | AZ 061, AZ 062, AZ 063, AZ 066, AZ 09, AZ 14 |
| Type: | See ordering code |
| Year of construction: | See identification plate |
| Description of the component: | Door contact |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 81-20:2020 EN 81-50:2020 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Pune, September 8, 2022 |
 |
| Authorised signature Sagar Jeevan Bhosale Managing Director |
| EU Declaration of Conformity | |
| Original | Schmersal India Private Limited G-7/1, MIDC, Ranjangaon Tal. Shirur, Dist. Pune – 412 220 Maharashtra India Internet: www.schmersal.in |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | AZ 061, AZ 062, AZ 063, AZ 066, AZ 09, AZ 14 |
| Type: | See ordering code |
| Year of construction: | See identification plate |
| Description of the component: | Door contact |
| Relevant Directives: | Low Voltage Directive | 2014/35/EU |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 81-20:2020 EN 81-50:2020 |
| Place and date of issue: | Pune, September 8, 2022 |
 |
| Authorised signature Sagar Jeevan Bhosale Managing Director |
Schmersal Turkey Otomasyon Ürünleri ve Hizmetleri Ltd. Şti., Atatürk Mah. Ataşehir Bulvarı No:5, 34758 Ataşehir
Veriler ve ayrıntılar dikkatli bir şekilde kontrol edilmişlerdir. Görüntüler orijinalden farklı olabilir. Daha fazla teknik veri kılavuzda bulunabilir. Teknik değişiklikler ve hatalar olabilir.
