AZ 16-03ZIB1-M16
| Ürün tip tanımı: AZ 16-(1)ZI-(2)-(3) |
| (1) | |
| 03 | 3 Açıcı düzen (NC) |
| 12 | 1 Normalde açık kontakt (NO)/2 Normalde kapalı kontakt (NC) |
| (2) | |
| B1 | Düz yapı şekli |
| B1-1747 | Düz yapı şekli manyetik sürgülü |
| B1-2024 | Düz yapı şekli yarığa sızdırmazlık tapası ile |
| B1-2053 | Düz yapı şekli bilye sürgülü |
| B1-2177 | Düz yapı şekli merkezleme kılavuzu ile |
| (3) | |
| M16 | Kablo girişi M16 |
| M20 | Kablo girişi M20 |
- 3 kablo girişleri M 16 x 1.5
- Termoplastik muhafaza
- Tek olarak kodlama
- ISO 14119 uyarınca kodlama kademesi YÜKSEK
- 52 mm x 90 mm x 30 mm
- Uzun ömür
- Çift izolasyonlu
- Geniş kablo döşeme kompartımanı
- Düşük gerilim ve akımlarla yüksek seviyeli kontakt güvenirliliği
- Kirlenmeye karşı duyarsız
- Kanallı delikler ayar için, dairesel delikler konumlama için
Sipariş ayrıntıları
| Ürün tip tanımı |
AZ 16-03ZIB1-M16 |
| Ürün numarası (sipariş numarası) |
101150055 |
| EAN (European Article Number) |
4030661154497 |
| eCl@ass Numara, Sürümü 12.0 |
27-27-26-02 |
| eCl@ass Numara, Sürümü 11.0 |
27-27-26-02 |
| eCl@ass Numara, Sürümü 9.0 |
27-27-26-02 |
| ETIM numarası, sürüm 7.0 |
EC002592 |
| ETIM numarası, sürüm 6.0 |
EC002592 |
Onaylar
| Verileri |
cULus |
Genel veriler
| Normlar, talimatlar |
EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1 |
| ISO 14119 uyarınca kodlama kademesi |
Yüksek |
| Etkili kural |
mekanik |
| Gövdelerin malzemesi |
Plastik, fiber cam takviyeli termoplastik kendiliğinden söner |
| Malzeme, aktüatör |
Paslanmaz çelik |
| Brüt ağırlık |
156 g |
Genel veriler - Özellikler
| Fırlatma kuvveti |
Evet |
| Yardımcı kontaktların sayısı |
0 |
| Emniyet kontaktlarının sayısı |
3 |
| Kablo rakorlarının sayısı |
3 |
Güvenlik sınıflandırması
| Standartlar |
EN IEC 60947-5-1 |
| Performans seviyesi, en fazla |
c |
| Kontrol kategorisi |
1 |
| B10D Normalde kapalı kontakt (NC) |
2.000.000 operasyon sayısı |
| not |
Electrical life on request. |
| Görev süresi |
20 Yıl(lar) |
Güvenlik sınıflandırması - Hata harici tutma
| Lütfen unutmayın: |
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed. |
| Performans seviyesi, en fazla |
d |
| Kontrol kategorisi |
3 |
| not |
for 2-channel use and with suitable logic unit. |
| Görev süresi |
20 Yıl(lar) |
Mekanik veriler
| Aktüatör yarı çapı, minimum |
250 mm |
| Aktüatör |
düz sağlam |
| Mekanik ömür, minimum |
1.000.000 operasyon sayısı |
| pozitif fren hareketi |
8 mm |
| NC kontağı başına pozitif açma kuvveti, minimum |
10 N |
| Güç, zorunlu açılma gücü, minimum {N} |
30 N |
| Kumanda hızı, maximum |
2 m/s |
| Montaj |
Vidalar |
| Sabitleme vidalarının tasarımı |
2x M6 |
Mekanik veriler - Boyutlar
| Type of electrical connection |
Screw terminals M16 x 1.5 |
| Kablo girişi |
3 x M16 x 1,5 |
| kesme |
Vida terminalleri |
| Kablo kesiti, minimum |
0,75 mm² |
| Kablo kesiti, maximum |
2,5 mm² |
| not |
Kablo kısmı hakkındaki bütün göstergeler iletken yüksüklerini dahil ediyor. |
| İzin verilen kablo tipi |
solid single-wire solid multi-wire flexible |
Mekanik veriler - Boyutlar
| Sensörün boyu |
30 mm |
| Sensörün genişliği |
52 mm |
| Sensörün yüksekliği |
90 mm |
Ortam koşulları
| Koruma sınıfı |
IP67 |
| Ortam sıcaklığı |
-30 ... +80 °C |
| Depolama ve taşıma sıcaklığı |
-40 ... +85 °C |
| Deniz seviyesinden izin verilen kurulum yüksekliği, maksimum |
2.000 m |
Ortam koşulları
| Nominal izolasyon gerilimi Ui |
500 V |
| Nominal darbeye dayanma gerilimi Uimp |
6 kV |
| Aşırı gerilim kategorisi |
III |
| Kirlilik derecesi |
3 |
Elektriksel veriler
| Termal test akımı |
10 A |
| Talep edilen nominal kısa devre akımı |
1.000 A |
| Anahtarlama elemanı |
3 Açıcı düzen (NC) |
| Anahtarlama prensibi |
slow action, positive break NC contact |
| Maksimum anahtarlama frekansı |
4.000 /h |
| Malzeme, kontaklar, elektrikli |
AgCdO, kendi kendini temizler, pozitif hareket |
Elektriksel veriler - Emniyet kontağı
| Gerilim, kullanım kategorisi AC-15 |
230 VAC |
| Akım, kullanım kategorisi AC-15 |
4 A |
| Gerilim, kullanım kategorisi DC-13 |
24 VDC |
| Akım, kullanım kategorisi DC-13 |
4 A |
Teslimat kapsamı
| teslimatta dahildir |
Slot sızdırmazlık tapaları |
Note
| Not (genel) |
The axis of the hinge must be 5 mm above and in a parallel plane to the top surface of the safety switch. Minimum actuating radius on hinged guards 250 mm Aktüatör ayrı bir parça olarak mevcut değildir. |
Dil filtresi
Veri sayfası
Çalışma Talimatları ile Uygunluk beyanı
UL Sertifikası
Broşür
SISTEMA-VDMA kütüphanesi
Adobe Reader’ın son sürümünü indirin

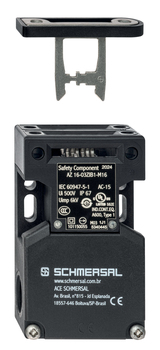

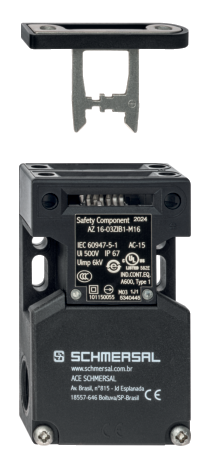

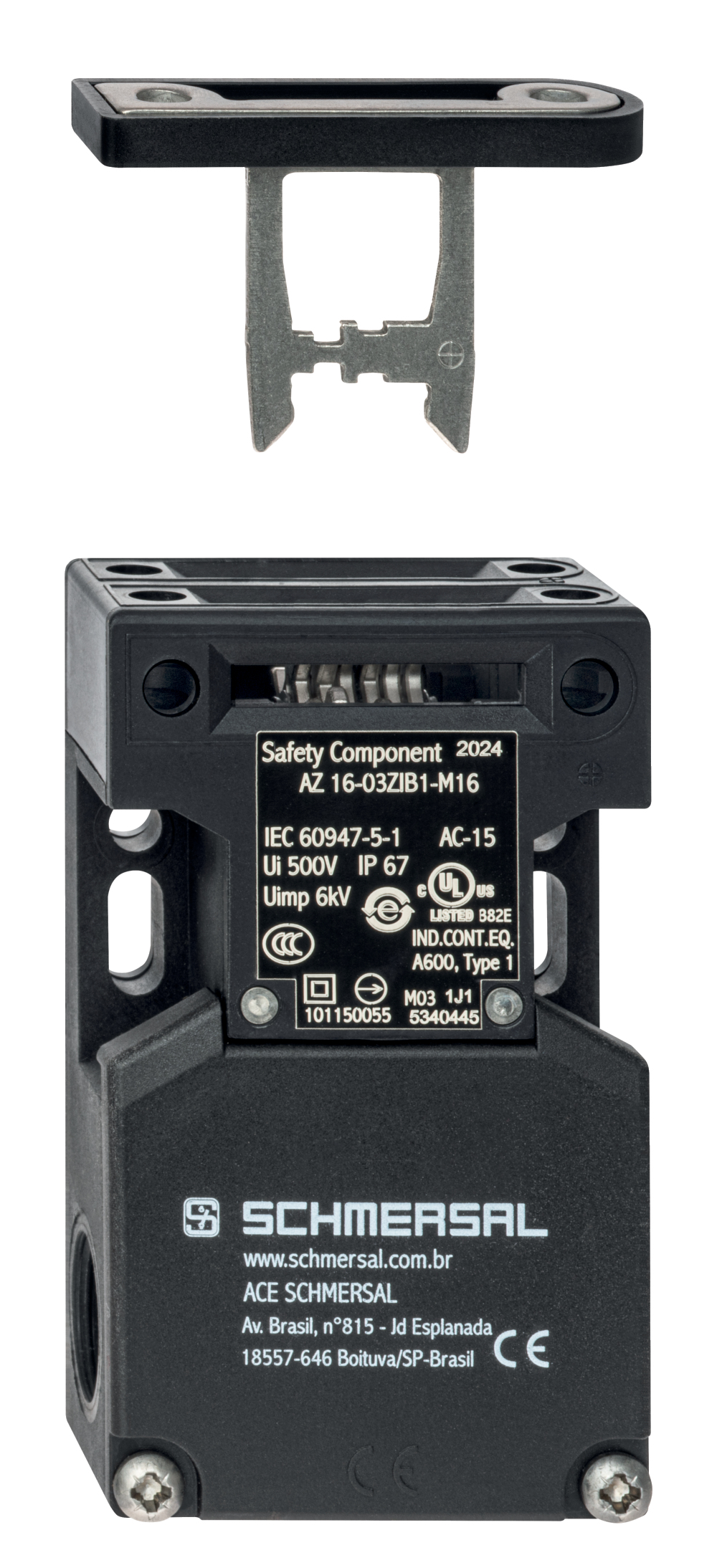

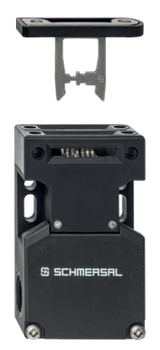

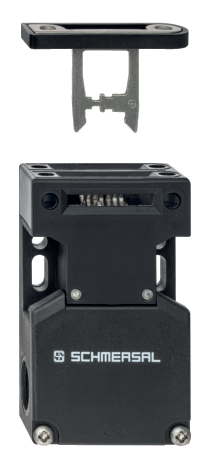

Ürün resmi (katalog özel fotoğraf)
ID: kaz16f32
| 920,6 kB | .jpg | 352.778 x 771.878 mm - 1000 x 2188 px - 72 dpi
| 122,8 kB | .png | 74.083 x 161.925 mm - 210 x 459 px - 72 dpi
| 35,7 kB | .jpg | 56.444 x 123.472 mm - 160 x 350 px - 72 dpi
| 798,0 kB | .jpg | 352.778 x 771.878 mm - 1000 x 2188 px - 72 dpi
| 106,2 kB | .png | 74.083 x 161.925 mm - 210 x 459 px - 72 dpi
| 77,2 kB | .png | 56.444 x 123.472 mm - 160 x 350 px - 72 dpi
| 32,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 26,5 kB | .jpg | 56.444 x 123.47200000000001 mm - 160 x 350 px - 72 dpi
Boyutsal resim temel bileşeni
Boyutsal resim aktüatörü
Switch hareket şeması
Kontak kapalı
Kontak açık
Ayar aralığı
Sürgüleme noktası
Pozitif aralık yolu/açısı
Monitoring the interlock to EN ISO 14119
Positive break NC contact
Actuated
Not actuated
Normally-open contact
Normally-closed contact
101110500 SPERRZANGE SZ 16/335
- Örneğin bakım sırasında dikkatsiz kapatmaları engellemek için
- Kompleks işletme için
- Anahtarın uyarılmasını engeller
- 6' e kadar asma kilit uydurulabilir
- Kilitli etiket emniyet anahtarının yanındaki bir zincirin üzerine monte edilebilir
101089116 SCHLITZVERSCHLUSS AZ 15/16-1476
- Hareket sırasındaki kirli maddelerin nüfuz etmesine karşı koruma sağlamak için
- Kullanılmayan aktüatör yuvalarının örtmek için
- Yalın içine kelepelenen fiting
101115025 SET BC 2053-2
- Hafif ve orta ağırlıktaki koruma kapılarının istikrarlı sürgülenmesi için ek bilyeli sürgü
- Koruma kapısının üzerinde ayrı montaj için
