TD 250-11/11Z
TD 250-11/11Z
Descargas
- invólucro metálico
Dados para encomenda
| Descrição do tipo de produtos |
TD 250-11/11Z |
| Número de artigo (Número de encomenda) |
101058150 |
| EAN (European Article Number) |
4030661031125 |
| Número eCl@ss, versão 12.0 |
27-27-06-01 |
| Número eCl@ss, versão 11.0 |
27-27-06-01 |
| Número eCl@ss, versão 9.0 |
27-27-06-01 |
| Número ETIM, versão 7.0 |
EC000030 |
| Número ETIM, versão 6.0 |
EC000030 |
Homologações - Instruções
| Certificados |
cULus CCC |
Propriedades globais
| Instruções |
EN IEC 60947-5-1 |
| Material do invólucro |
Ferro fundido cinzento, galvanizado |
| Material do revestimento do compartimento |
pintura de fábrica |
| Peso bruto |
4.408 g |
Propriedades globais - Características
| Número de normalmente fechados, esquerda |
1 |
| Número de normalmente fechado, direita |
1 |
| Número de normalmente fechado, esquerda |
1 |
| Número de normalmente fechado, direita |
1 |
Classificação - saídas de segurança
| B10D Contacto normalmente fechado (NC) |
2.000.000 Schaltspiele |
Dados mecânicos
| Resistência mecânica, Mínimo |
10.000.000 Schaltspiele |
| Energia de impacto, máximo |
7 J |
| Velocidade de atuação, máximo |
3 m/s |
| Orientação, velocidade de atuação |
Velocidade de acionamento num ângulo de atuação vertical de 30° |
Dados mecânicos - Tecnologia conectiva
| Cabo guia |
2 x M25 x 1,5 |
| Secção dos cabos de conexão, máximo |
2,5 mm² |
| Orientação |
Todas as especificações incluindo ponteiras de cabo. |
| Conexão (mecânico) |
Conexão por parafuso |
Ambiente
| Tipo de proteção |
IP65 IP66 IP67 |
| Temperatura ambiente |
-30 ... +90 °C |
Ambiente - Parâmetros de isolamento
| Medição da rigidez dielétrica da tensão máxima Uimp |
6 kV |
Dados elétricos
| Corrente de ensaio térmico |
16 A |
| Corrente de curto-circuito |
1.000 A |
| Orientação (elemento de comutação) |
com interrupção dupla |
| Princípio de comutação |
Comutação lenta |
| Duração do impacto, máximo |
5 ms |
| Frequência máxima de comutação |
3.000 /h |
| Tempo de comutação, máximo |
35 ms |
| Material dos contactos, elétrico |
revestimento de ouro e prata |
| Elemento de comutação |
NC contact, NO contact |
Dados elétricos - Contactos
| Voltagem, categoria de aplicação AC-15 |
400 VAC |
| Potência, categoria de aplicação AC-15 |
4 A |
Filtro de idioma
Ficha técnica
Declaração de conformidade CE
Certificação UL
Certificação CCC
Folha de dados (PDF temporário)
Faça download da versão mais recente do Adobe Reader
Foto do produto (foto individual do catálogo )

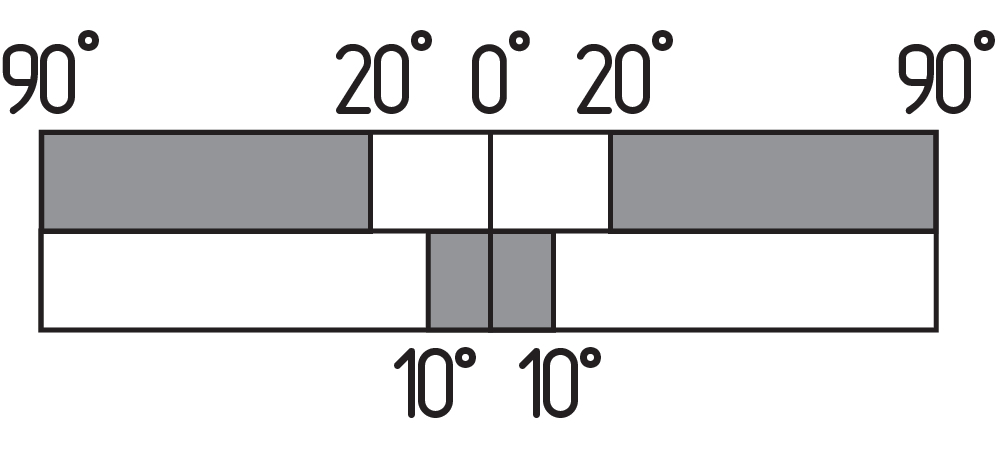

Contacto fechado
Contacto aberto
Área de ajuste
Ponto de engate
Trajeto/ângulo de abertura forçadaSchmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú
