SHGV/B01/104+BOF/HIS2
SHGV/B01/104+BOF/HIS2
| Descrição do tipo de produtos: SHGV(1)/(2)/(3)(4)/(5)/(6)+(7) |
| (1) | |
| sem | Sistema de fechamento Standard |
| Z | Sistema de fechamento para unidades de fechamento central |
| P | Sistema de fechamento standard PACRI |
| ZP | Sistema de fechamento para unidades de fechamento central PACRI |
| (2) | |
| B | Cilindro da fechadura atrás |
| L | Cilindro da fechadura à esquerda |
| R | Cilindro da fechadura à direita |
| (3) | |
| D | Cilindro de fechadura adicional lado frontal |
| (4) | |
| 01 | com um cabeçote de arranque |
| 1.1 | com dois cabeçotes de arranque |
| (5) | |
| x1x | Número(s) de chave 100 … 999 |
| (6) | |
| x2x | Número ( s) da chave cilindro de fechadura adicional frontal 32 ... 99 |
| (7) | |
| BO | Atuador reto |
| BOW | Atuador angulado |
| BOR | Atuador radial |
| BOWR | Atuador radial angulado |
| BOF/HIS.1 | Atuador telescópico, fixação atrás |
| BOF/HIS.2 | Atuador telescópico, fixação acima |
- Invólucro de alumínio
- Tipo de protecção IP65
Dados para encomenda
| Descrição do tipo de produtos |
SHGV/B01/104+BOF/HIS2 |
| Número de artigo (Número de encomenda) |
101198321 |
| EAN (European Article Number) |
4030661593067 |
| Número eCl@ss, versão 12.0 |
27-27-26-03 |
| Número eCl@ss, versão 11.0 |
27-27-26-03 |
| Número eCl@ss, versão 9.0 |
27-27-26-03 |
| Número ETIM, versão 7.0 |
EC002593 |
| Número ETIM, versão 6.0 |
EC002593 |
Propriedades globais
| Instruções |
EN IEC 60947-5-1 |
| Princípio ativo |
mecânico |
| Material do invólucro |
Alumínio / aço cromado |
| Material do revestimento do compartimento |
pintura de fábrica |
| Material do canhão da fechadura |
Aço |
| Cor dos invólucros |
vermelho |
| Cor da chave |
Prata |
| Cor da chave (cabeça da chave) |
Prata |
| Peso bruto |
450 g |
Propriedades globais - Características
| Número de direções de atuação |
4 |
| Número chaves |
1 |
Dados mecânicos
| Atuador |
flexivel |
| Posição do interruptor seletor de chave |
Centrado |
| Resistência mecânica, Mínimo |
100.000 Schaltspiele |
| Força de engate FZh segundo a EN ISO 14119 |
1.300 N |
| Força de engate Fmax, máximo |
1.750 N |
| Força de retenção |
5 N |
| Velocidade de atuação, máximo |
0,2 m/s |
| Número de chave |
104 |
Dados mecânicos - dimensões
| Comprimento |
87 mm |
| Largura |
40 mm |
| Altura |
103 mm |
Ambiente
| Tipo de proteção |
IP65 |
| Temperatura ambiente |
-25 ... +70 °C |
| Temperatura para armazenar e transportar |
-40 ... +80 °C |
| Resistência a impactos |
30 g / 18 ms |
| resistência a vibrações |
Resistência a vibrações: 15 g / 10…200 Hz |
Dados elétricos
| Frequência máxima de comutação |
5 /h |
Dados gerais
| Orientação (Aplicações de aplicação) |
Dispositivo de segurança deslocável Proteção móvel Dispositivo de segurança giratório |
Filtro de idioma
Ficha técnica
Manual de instruções e Declaração de conformidade
Folha de dados (PDF temporário)
SISTEMA-VDMA Biblioteca/Library
Faça download da versão mais recente do Adobe Reader
Foto do produto (foto individual do catálogo )
ID: kshgvf07
| 804,8 kB | .jpg | 352.778 x 524.933 mm - 1000 x 1488 px - 72 dpi
| 61,6 kB | .png | 74.083 x 110.06700000000001 mm - 210 x 312 px - 72 dpi
| 53,1 kB | .jpg | 82.903 x 123.47200000000001 mm - 235 x 350 px - 72 dpi
| 40,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 6,3 MB | .png | 145.143 x 215.973 mm - 2000 x 2976 px - 350 dpi
Foto do produto (foto individual do catálogo )
ID: kaz33f20
| 579,8 kB | .jpg | 312.208 x 625.1220000000001 mm - 885 x 1772 px - 72 dpi
| 60,8 kB | .png | 74.083 x 148.167 mm - 210 x 420 px - 72 dpi
| 29,1 kB | .jpg | 61.736000000000004 x 123.47200000000001 mm - 175 x 350 px - 72 dpi
| 22,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 4,5 MB | .png | 169.333 x 339.005 mm - 2000 x 4004 px - 300 dpi
Desenho dimensional componente básico
Desenho dimensional componente básico
Desenho dimensional componente básico
Desenho dimensional componente básico
Desenho dimensional Atuador
Raio de atuação
101025451 BOF/HIS.2
- Raio mínimo actuador 400 mm
- Actuador flexivel
Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú
Os dados e informações anteriores foram verificados cuidadosamente. As imagens podem ser diferentes do original. Mais informações técnicas podem ser encontradas nos manuais de instruções. Sujeito a modificações técnicas e erros.
Generated at: 17/04/2026, 16:47
Histórico

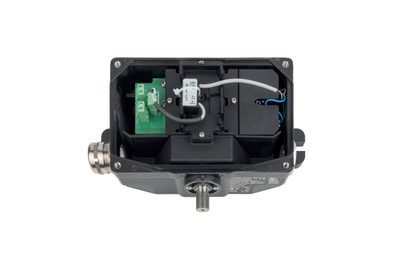

BS655-Z22-DN
