NHSNH40-3050

Número de artigo: 103039222

NHSNH40-3050

Número de artigo: 103039222

Descargas

ePLAN Dados

CADENAS Ficheiros CAD

SISTEMA Dados

Descrição do tipo de produtos:
NHS(1)(2)(3)(4)

(1)
sem	Manípulo preto com fundo prateado
NH	Manípulo vermelho com fundo amarelo

(2)
16	16A Versão
40	40A Versão
63	63A Versão

(3)
/2-POL	Versão de dois pinos (apenas versão 16 A)
/4-POL	Versão de quatro pinos (apenas versão 16 A)
sem	Com placa de reforço (apenas versão de 40 A e 63 A)
/O.VA-PL.	Sem placa de reforço com placa de marcação (NHS-4...) (apenas versão 40 A e 63 A)

(4)
-3034	Com placa de marcação pequena (em lugar da placa NHS-4…, placa com NHS-9…) (apenas versão 40 A e 63 A)
-3037	Com bornes adicionais montados para N e PE (apenas versão 40 A e 63 A)
-3050	Bloco de interruptor principal rodado em 90° (terminais de ligação horizontais)

Nem todos os dispositivos que estão listados no código de modelo estão disponíveis para fornecimento e/ou são tecnicamente viáveis.

design higiênico
Tipo de protecção IP69K
Diâmetro para instalação ou montagem Ø 22,3 mm

Dados para encomenda

Descrição do tipo de produtos	NHSNH40-3050
Número de artigo (Número de encomenda)	103039222
EAN (European Article Number)	4030661551302
Número eCl@ss, versão 12.0	27-37-14-03
Número eCl@ss, versão 11.0	27-37-14-03
Número eCl@ss, versão 9.0	27-37-14-03
Número ETIM, versão 7.0	EC000216
Número ETIM, versão 6.0	EC000216

Propriedades globais

Instruções	EN IEC 60947-5-1 EN IEC 60204-1 DIN EN 1672-2 ANSI/UL 60947-1 ANSI/UL 60947-4-1A
Versão	Interruptor principal 40 A Montagem elemento frontal
Formato	Redondo Placa de identificação grande Placa de reforço
Condição de instalação (mecânico)	arbitrariamente
Alternar	comprida
Tipo de selagem	Membrana Vedante
Material de placa de identificação	Aço inoxidável (V4A)
Material do suporte	Aço inoxidável (V4A)
Material do anel frontal	ABS, cromado
Material dos alternar	ABS
Cor da placa de identificação	amarelo
Cor do aro	Prata
Cor do elemento de contacto	Preto
Cor do anel frontal	Prata
Cor da placa de montagem	Prata
Cor do manípulo	vermelho
Cor dos foles	Preto
Peso bruto	650 g

Propriedades globais - Características

Posição neutral de bloqueamento	Sim
Retenção	Sim
Isolação total	Sim
Número de interruptores de posição	1
Número de contactos principais	3

Dados mecânicos

Desbloqueio	Desencravamento por rotação
Posição de retenção	direita
Resistência mecânica, Mínimo	100.000 Schaltspiele
Ângulo de comutação, esquerda direita	90 °
Fixação	parafusos
Binário de aperto do parafuso	1,6 Nm
Posição de montagem dos contactos principais	90°

Dados mecânicos - Tecnologia conectiva

Secção dos cabos de conexão, mínimo	1 mm², rígido 0,75 mm², flexível
Secção dos cabos de conexão, máximo	10 mm², rígido 6 mm², flexível
Orientação	Todas as especificações incluindo ponteiras de cabo.
Secção do fio	8 AWG
Binário de aperto dos terminais	2,5 Nm
Conexão (mecânico)	Screw terminals

Dados mecânicos - dimensões

Comprimento	110 mm
Largura	110 mm
Altura	118 mm
Altura de montagem	33 mm
Nota (altura de montagem)	Altura à frente do painel frontal.
Profundidade de montagem	85 mm
Orientação (profundidade de montagem)	Profundidade atrás do painel frontal, incluindo bloco de comutação
Diâmetros para as cabeças de atuação	44,5 mm
Diâmetro do anel frontal	44,5 mm
Comprimento do manípulo	52 mm
Diâmetro da maçaneta	39 mm
Diâmetro para instalação ou montagem	22,3 mm
Espessura de painel frontal, mínimo	1 mm
Espessura de painel frontal, máximo	5 mm
Orientação	Tamanho da placa de montagem 110 mm x 110 mm

Ambiente

Tipo de proteção	IP67 IP69
Temperatura ambiente	+0 ... +80 °C
Resistência à vibração	5 g
Resistência a impactos	<50 g (EN 60068-2-27)
Temperatura ambiente, elemento comutador, máximo	open +50 °C encapsulated +40 °C
Temperatura ambiente, elemento comutador, mínimo	open -25 °C encapsulated -25 °C

Ambiente - Parâmetros de isolamento

Medição da rigidez dielétrica da tensão máxima U_imp	6 kV

Dados elétricos

Corrente de ensaio térmico	40 A
Medição da tensão de operação	690 VAC
Corrente de curto-circuito	15.000 A
Capacidade de comutação, AC-3	11.000 W
Capacidade de comutação, AC-23	15.000 W
Princípio de comutação	Comutação lenta

Dados gerais

Orientação (Aplicações de aplicação)	Interruptor geral na versão de paragem de emergência com manípulo vermelho e placa amarela Interruptor seccionador, série de produtos H200, série H233, interruptor para ligar/desligar de 3 polos, interruptor de montagem frontal

Escopo do fornecimento

Orientação (Escopo do fornecimento, número e tipo)	including strengthening plate and yellow marking plate

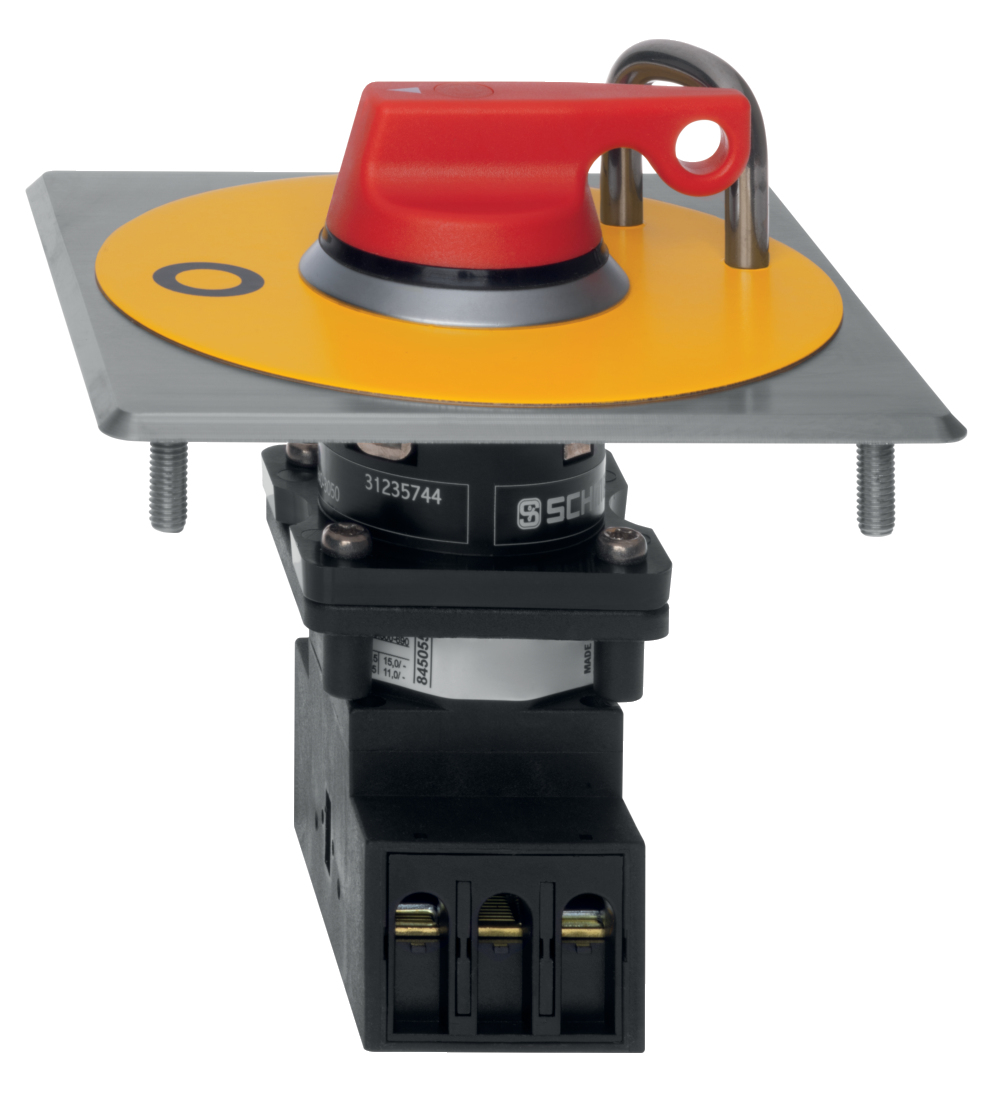

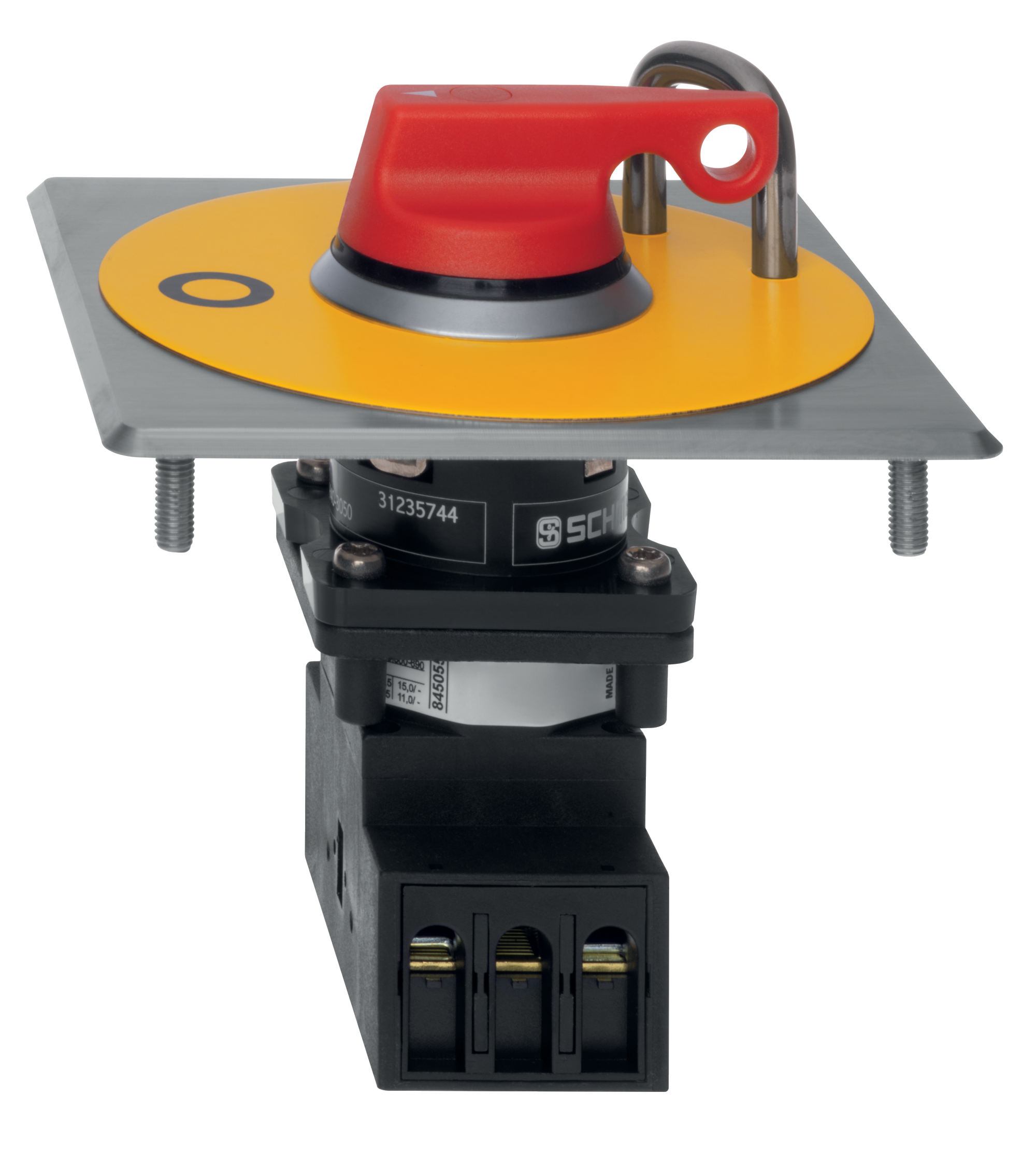

Foto do produto (foto individual do catálogo )

ID: knhs-f20

| 278,8 kB | .jpg | 352.425 x 391.583 mm - 999 x 1110 px - 72 dpi

| 50,1 kB | .png | 74.083 x 82.197 mm - 210 x 233 px - 72 dpi

| 40,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 2,9 MB | .png | 169.333 x 188.04500000000002 mm - 2000 x 2221 px - 300 dpi

| 46,4 kB | .jpg | 111.125 x 123.47200000000001 mm - 315 x 350 px - 72 dpi

Video ID: Mr-Safety-N-Programm

(Vimeo)

Acessórios

101216912 MFH2-00A01

design higiênico
Tipo de protecção IP69K

SPARE_PART

Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú

Os dados e informações anteriores foram verificados cuidadosamente. As imagens podem ser diferentes do original. Mais informações técnicas podem ser encontradas nos manuais de instruções. Sujeito a modificações técnicas e erros.

Generated at: 15/04/2026, 07:59
