IFL 15-333-11PK

Número de artigo: 101115687

IFL 15-333-11PK

Número de artigo: 101115687

Descargas

ePLAN Dados

CADENAS Ficheiros CAD

SISTEMA Dados

Descrição do tipo de produtos:

IFL (1)-(2)-(3)(4)(5)(6)

(1)
15	Distância do interruptor 15 mm
20	Distância do interruptor 20 mm

(2)
333	Bloco Formato, 112 x 40 x 40 mm

(3)
01	Normalmente fechado (NF)
10	Contacto normalmente aberto (NA)
10/01	Contacto normalmente aberto (NA) / fechado (NC) com espaço para conexão
11	Contacto normalmente aberto (NA) / normalmente fechado (NF) antivalente

(4)
sem	Cabo
D	DC 2-fio
A	Corrente alternada/corrente direta CA/CC

(5)
Y	Tipo de proteção IP 65
Z	Tipo de proteção IP 67

(6)
N	comutação - n
P	comutação - p

Nem todos os dispositivos que estão listados no código de modelo estão disponíveis para fornecimento e/ou são tecnicamente viáveis.

Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú

Os dados e informações anteriores foram verificados cuidadosamente. As imagens podem ser diferentes do original. Mais informações técnicas podem ser encontradas nos manuais de instruções. Sujeito a modificações técnicas e erros.

Generated at: 17/04/2026, 18:27

Descrição do tipo de produtos	IFL 15-333-11PK
Número de artigo (Número de encomenda)	101115687
Número eCl@ss, versão 12.0	27-27-40-01
Número eCl@ss, versão 11.0	27-27-01-01
Número eCl@ss, versão 9.0	27-27-01-01
Número ETIM, versão 7.0	EC002714
Número ETIM, versão 6.0	EC002714

Instruções	DIN VDE 0660-208 EN IEC 60947-5-2
Forma construtiva do compartimento	Bloco
Condição de instalação (mecânico)	protegido
Material do invólucro	Plástico
Área ativa	Plástico
Material da tampa do invólucro	Luran
Peso bruto	160 g

Distância nominal de comutação S_n	15 mm
Nota (distância do interruptor)	All switching distances in accordance EN IEC 60947-5-2

Comprimento do cabo	2 m
Tipo de conexão	Ligação por parafuso M20 x 1.5
Secção dos cabos de conexão, máximo	2 x 1,5 mm²

Comprimento de sensor	112 mm
Largura de sensor	40 mm
Altura do sensor	40 mm

Cesta de compras

Registar Registrar

IFL 15-333-11PK

IFL 15-333-11PK

Dados para encomenda

Propriedades globais

Propriedades globais - Características

Mechanical data - Switching distances

Dados mecânicos - Tecnologia conectiva

Dados mecânicos - dimensões

Ambiente

Dados elétricos

Dados elétricos - Saída digital

Indicação de estado

Orientação

Filtro de idioma

Ficha técnica

Instruções de montagem e conexão

Declaração de conformidade CE

Faça download da versão mais recente do Adobe Reader

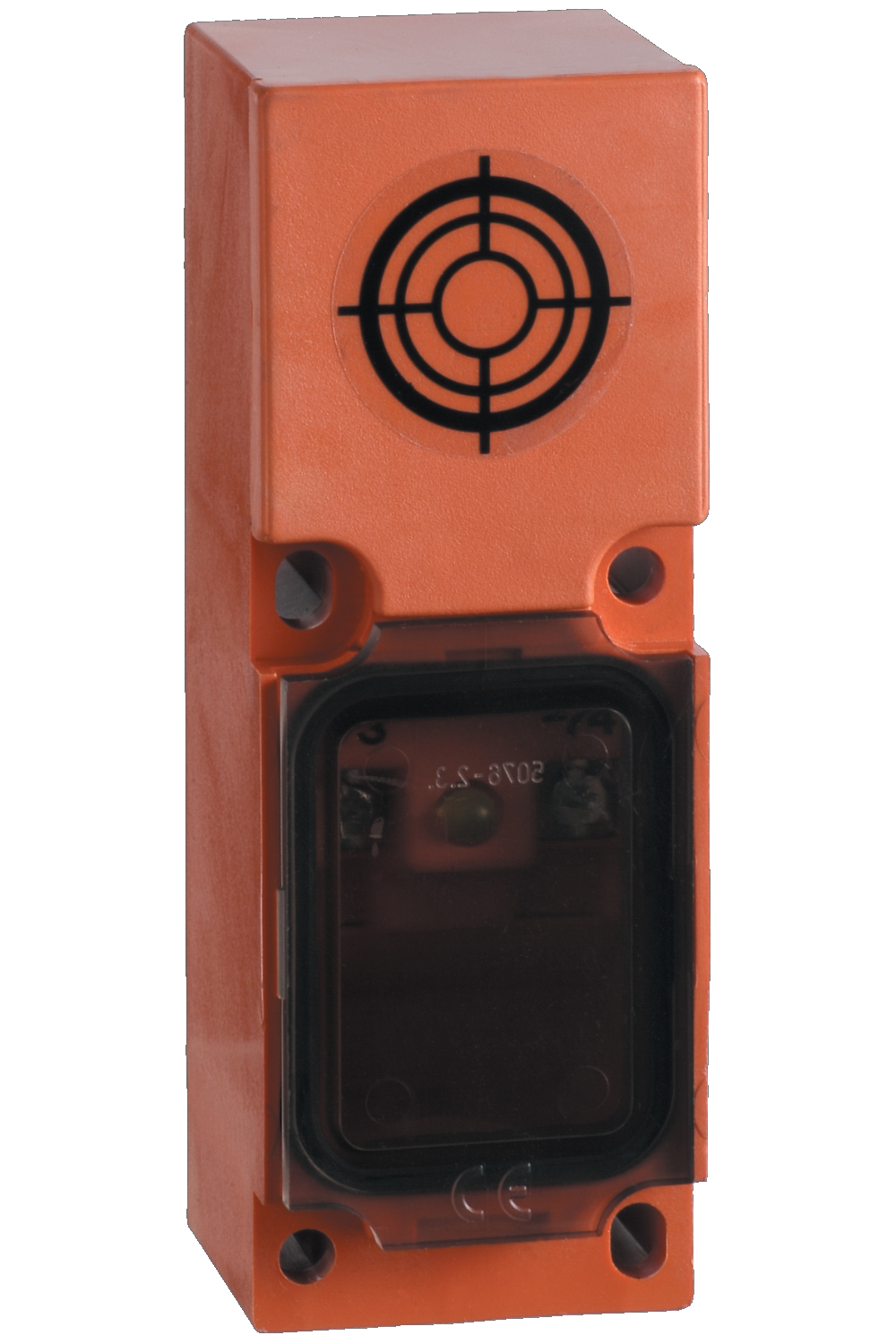

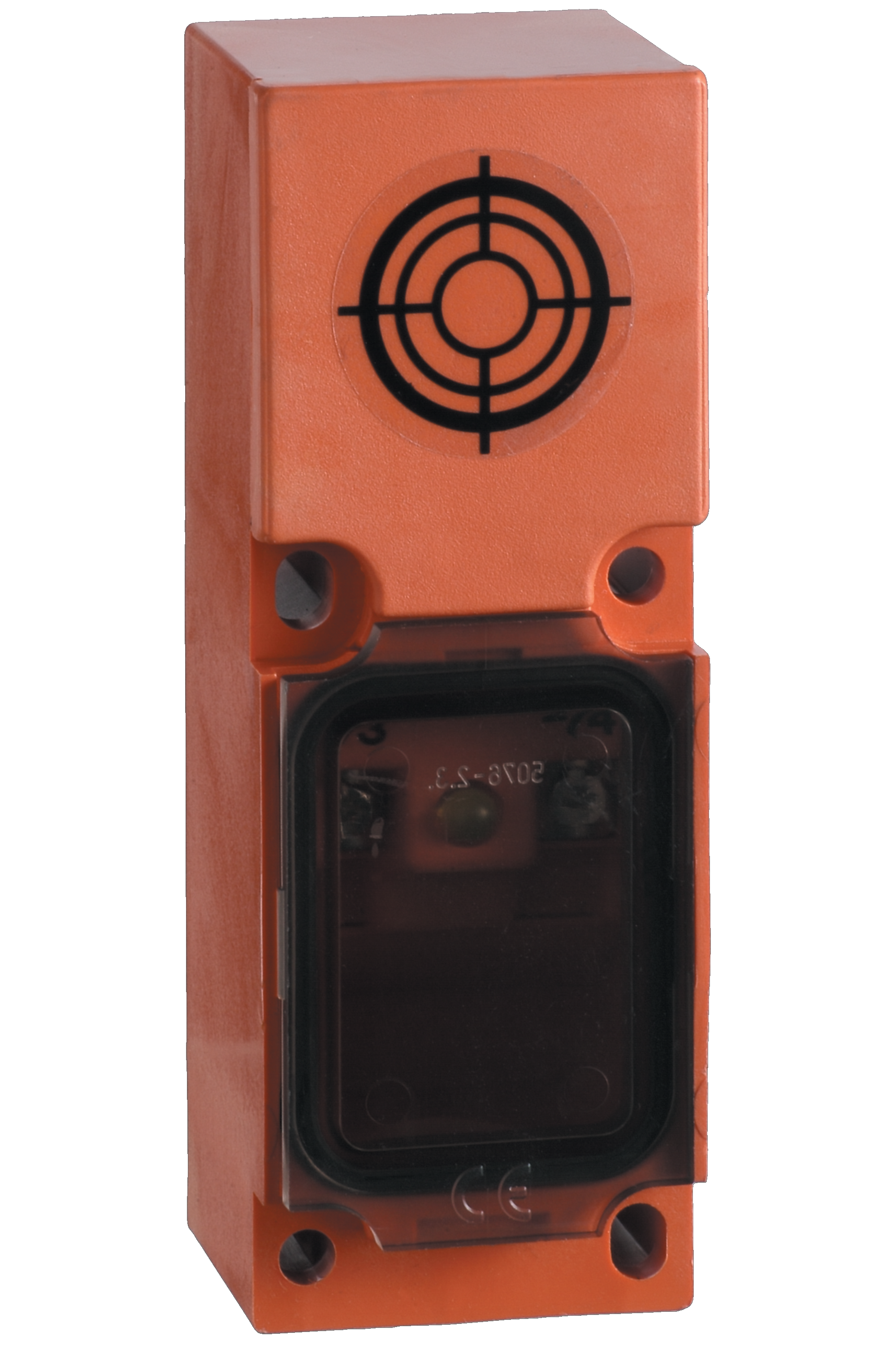

Foto do produto (foto individual do catálogo )

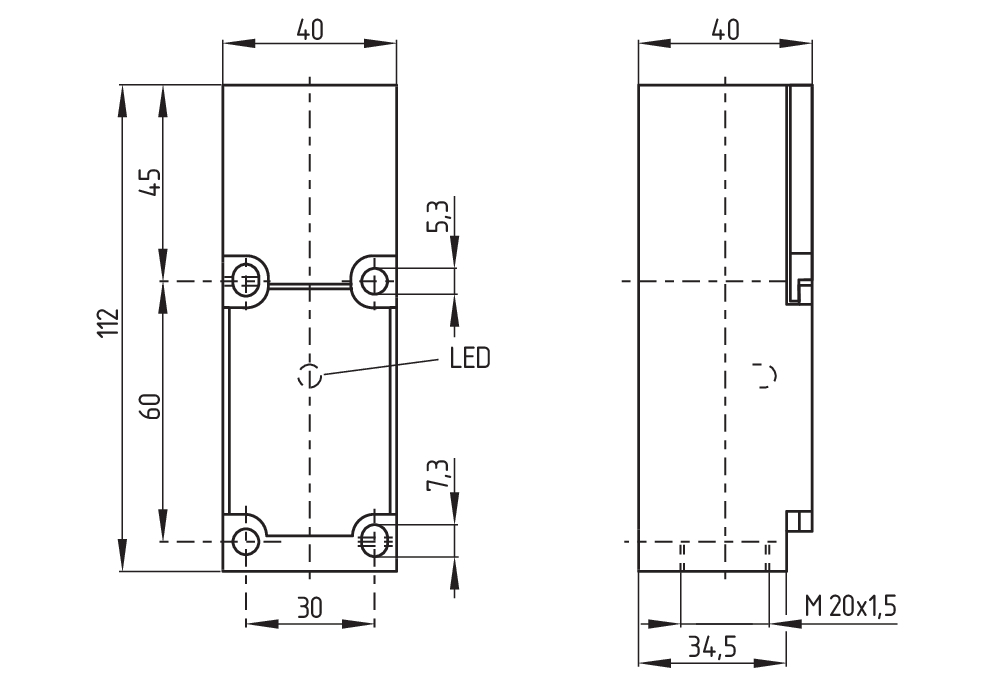

Desenho dimensional componente básico

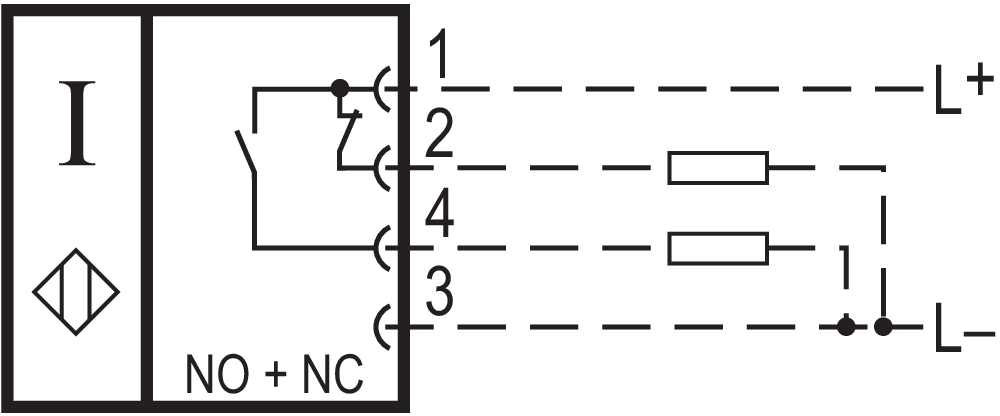

Diagrama

Histórico

T3K 236-11Z-M20

BNS 333-01YV-M20

BNS 260-02Z-R

EX-SHGV/L01/111+BOW-2GD

SHGV/LD1/210/31+BO

Tipo de proteção	IP65
Temperatura ambiente	-25 ... +70 °C
Resistência à vibração	10 … 55 Hz, amplitude 1 mm
Resistência a impactos	30 g / 11 ms
Classe de proteção	II

Tensão de operação	10 ... 60 VDC
Tipo de intervalo de tensão	DC
Corrente de circuito aberto I₀, típico	5,5 mA
Medição da tensão de operação	10 ... 60 VDC
Corrente operacional nominal	400 mA
Elemento de comutação	Contacto normalmente aberto (NA) e Normalmente fechado (NF) (antivalente)
Circuito de proteção, integrado	proteção contra interferência indutiva Proteção contra curto-circuito
Frequência de comutação, aprox.	100 Hz

Queda de tensão U_d, máximo	1,5 V
Potência para uma queda de tensão U _d	0,4 A
Versão de elementos de comutação	comutação - p
