HWT21.1-BL-SW
- 2 posição do interruptor
- Manípulo largo
- design higiênico
Dados para encomenda
| Descrição do tipo de produtos |
HWT21.1-BL-SW |
| Número de artigo (Número de encomenda) |
103039679 |
| EAN (European Article Number) |
4030661617671 |
| Número eCl@ss, versão 12.0 |
27-37-12-13 |
| Número eCl@ss, versão 11.0 |
27-37-12-13 |
| Número eCl@ss, versão 9.0 |
27-37-12-13 |
| Número ETIM, versão 7.0 |
EC000222 |
| Número ETIM, versão 6.0 |
EC000222 |
Homologações - Instruções
| Certificados |
cULus hygiene tested |
Propriedades globais
| Instruções |
EN IEC 60947-5-1 EN IEC 60947-1 DIN EN 1672-2 |
| Versão |
selector switch Montagem elemento frontal |
| Formato |
Redondo |
| Condição de instalação (mecânico) |
all surfaces min 3° to the horizontal |
| Alternar |
comprida |
| Tipo de selagem |
Membrana Vedante |
| Material do anel frontal |
Aço inoxidável |
| Material dos alternar |
ABS |
| Cor do anel frontal |
Prata |
| Cor do manípulo |
Preto |
| Cor dos foles |
Azul |
| Cor da vedação |
Azul |
| Peso bruto |
75 g |
Propriedades globais - Características
| Possível sondar |
Sim |
| Isolação total |
Sim |
| Número de posições de contacto |
1 |
| Número de interruptores de posição |
2 |
| Número de elementos de contacto, máximo |
4 |
| Anti-torsion protection |
Sim |
Classificação
| Vida útil |
20 Jahr(e) |
Dados mecânicos
| Desbloqueio |
sem |
| Posição de toque |
direita |
| Resistência mecânica, dispositivos de comando |
300.000 Schaltspiele |
| Ângulo de comutação, esquerda direita |
45 ° |
| torque de atuação |
0,5 Nm |
| Fixação |
Porca central |
| Binário de aperto das porcas, máximo |
4 Nm |
Dados mecânicos - dimensões
| Largura, máximo |
46 mm |
| Altura |
79 mm |
| Altura de montagem |
31 mm |
| Nota (altura de montagem) |
Altura à frente do painel frontal. |
| Profundidade de montagem |
48 mm |
| Orientação (profundidade de montagem) |
Depth behind front panel including one contact element |
| Diâmetro do anel frontal |
45 mm |
| Comprimento do manípulo |
52,5 mm |
| Diâmetro para instalação ou montagem |
22,3 mm |
| Espessura de painel frontal, mínimo |
1,5 mm |
| Espessura de painel frontal, máximo |
6 mm |
| Espaçamento |
65 x 82 mm |
Ambiente
| Tipo de proteção |
IP67 IP69K |
| Temperatura ambiente |
+0 ... +80 °C |
| Humidade relativa, máximo |
93 % |
| Orientação (humidade relativa) |
não condensado sem gelo |
| Resistência à vibração |
5 g |
| Resistência a impactos |
<50 g (EN 60068-2-27) |
| Altura de instalação permitida sobre NN, máximo |
2.000 m |
Dados elétricos
| Frequência de comutação do dispositivo de controlo, máximo |
1.000 /h |
Dados gerais
| Orientação (Aplicações de aplicação) |
1 posição de botão (ao lado da posição inicial) |
Escopo do fornecimento
| Orientação (Escopo do fornecimento, número e tipo) |
Fornecimento com suporte de contacto SMF |
Filtro de idioma
Ficha técnica
Manual de instruções e Declaração de conformidade
Declaração do fabricante KAS
Certificação DGUV
Certificação UL
Faça download da versão mais recente do Adobe Reader

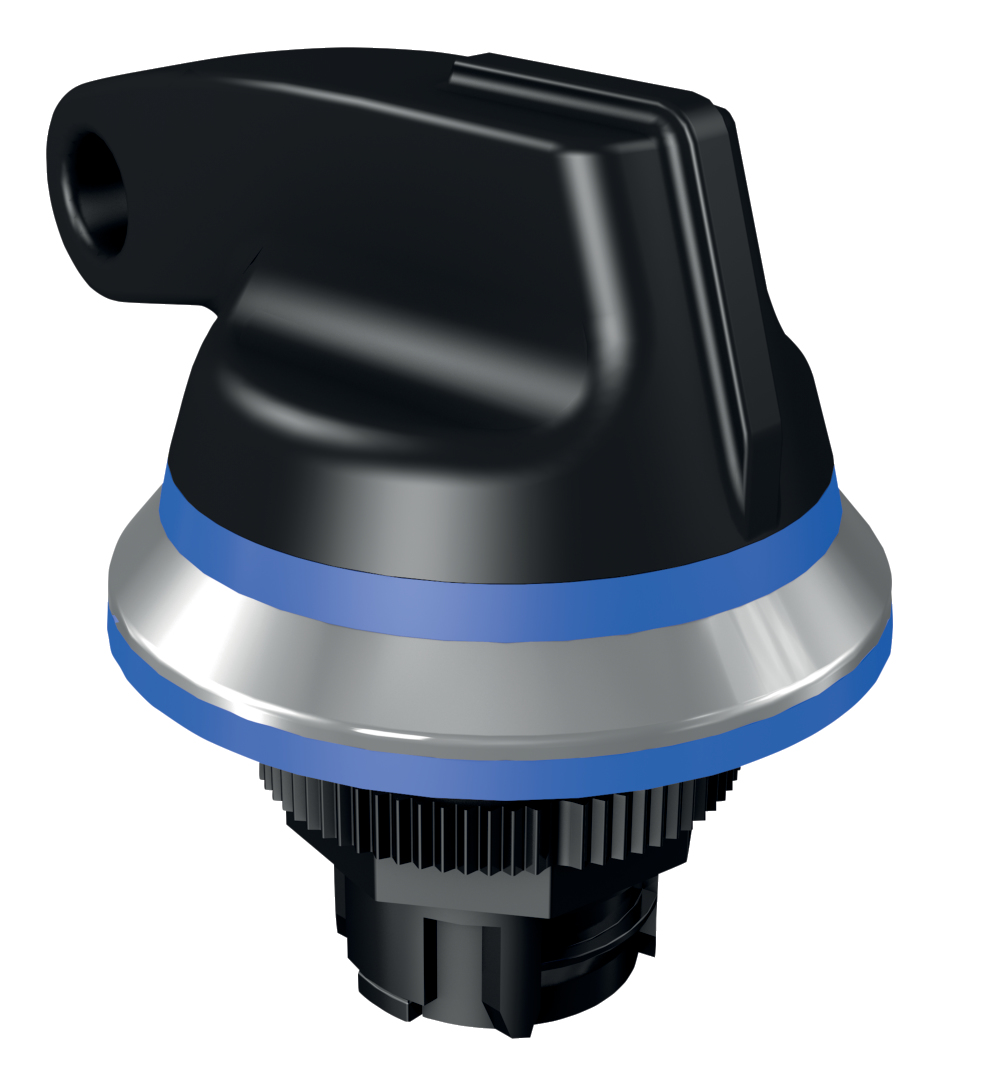

Foto do produto (foto individual do catálogo )
