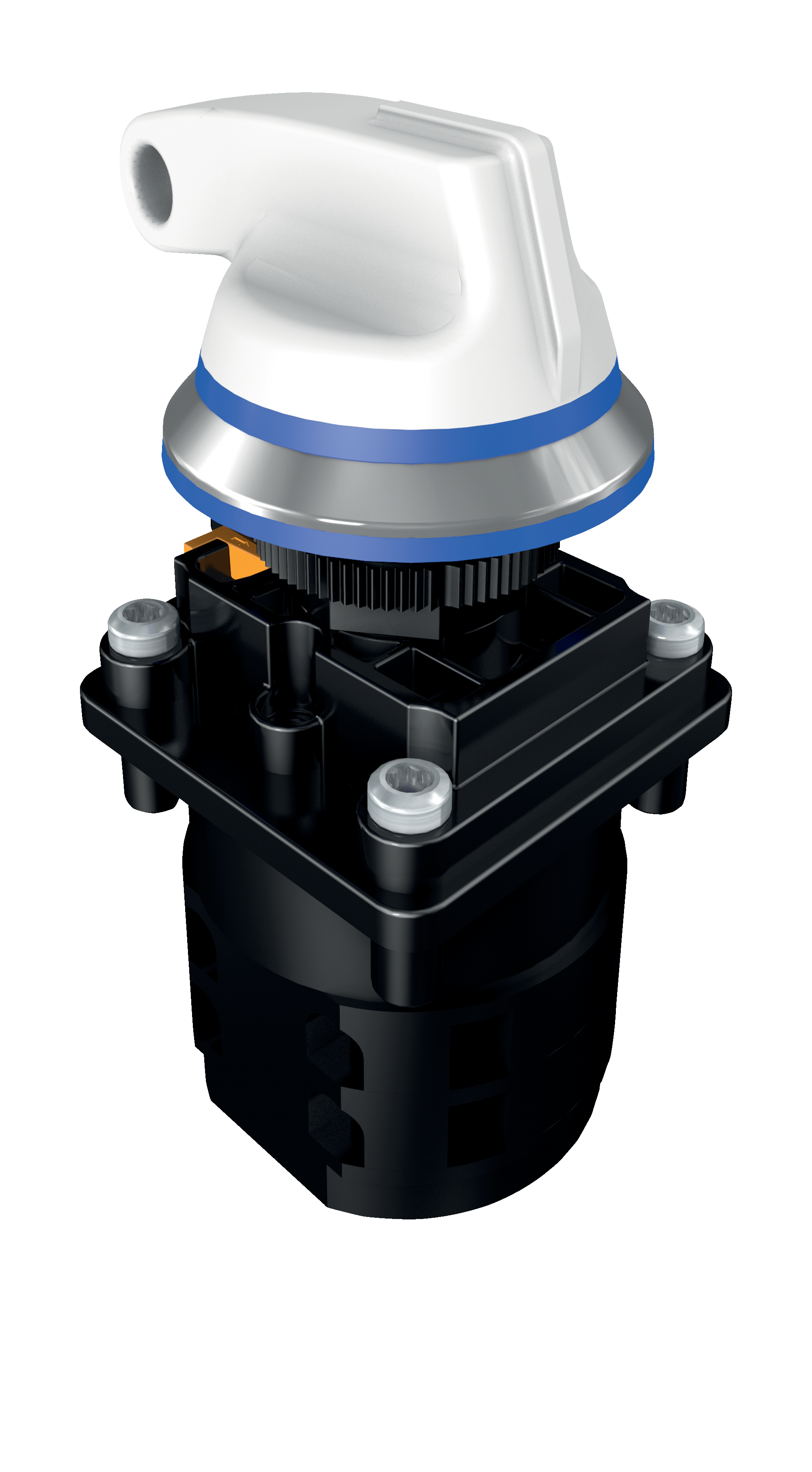

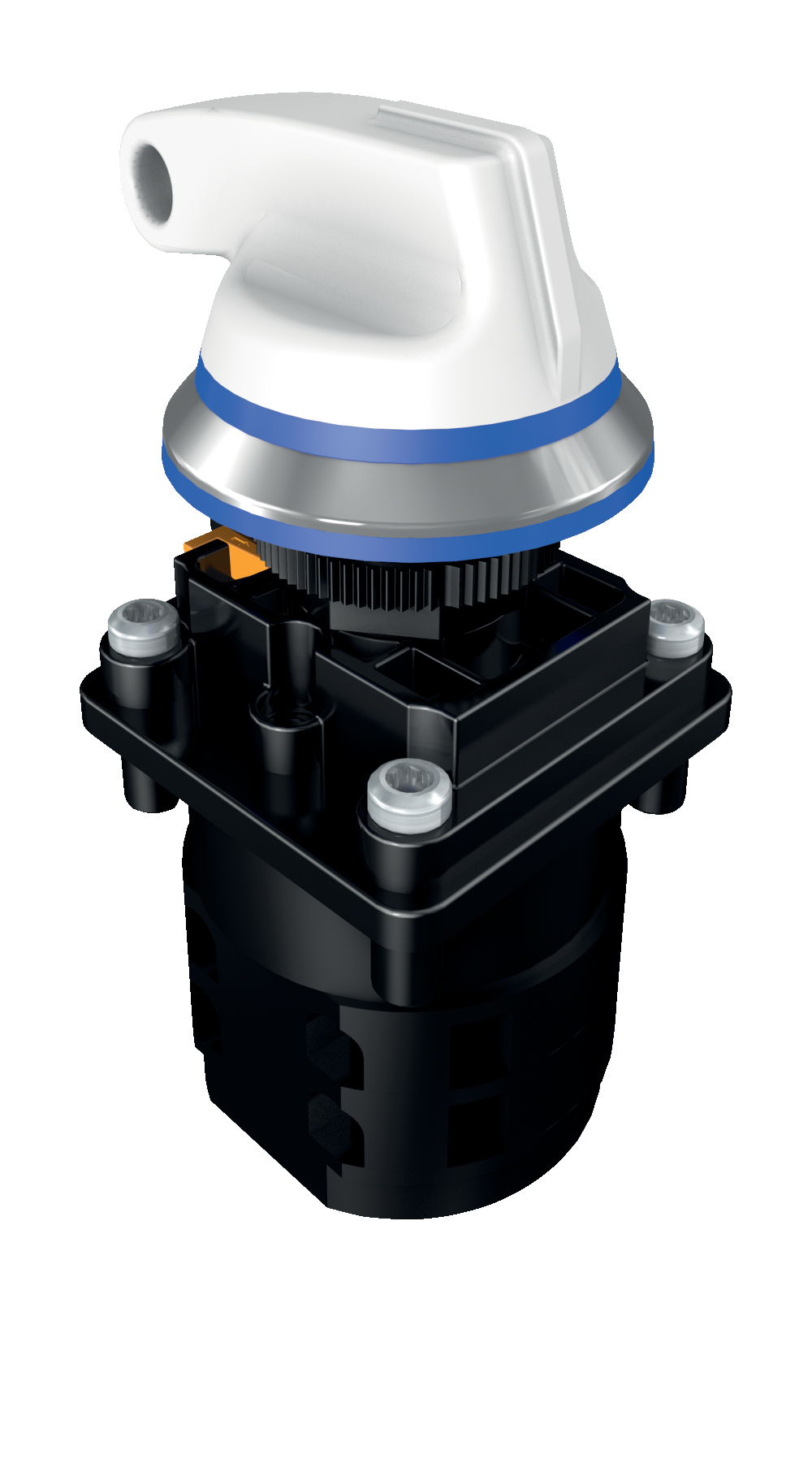

HWSE4.1-BL-WS

Número de artigo: 103044274
HWSE4.1-BL-WS

Descargas

ePLAN Dados
CADENAS Ficheiros CAD
SISTEMA Dados
  • Manípulo largo
  • design higiênico
  • até 12 posições

Dados para encomenda

Descrição do tipo de produtos

HWSE4.1-BL-WS
Número de artigo (Número de encomenda)

103044274
EAN (European Article Number)

4030661618401
Número eCl@ss, versão 12.0

27-37-12-43
Número eCl@ss, versão 11.0

27-37-12-43
Número eCl@ss, versão 9.0

27-37-12-43
Número ETIM, versão 7.0

EC001029
Número ETIM, versão 6.0

EC001029

Homologações - Instruções

Certificados

hygiene tested

Propriedades globais

Instruções

EN IEC 60947-5-1

EN IEC 60204-1

ANSI/UL 60947-1

ANSI/UL 60947-4-1A

DIN EN 1672-2

EN 60947

EN 60204
Stress climático

DIN IEC 60068-2-78

DIN IEC 60068-2-30
Versão

Montagem elemento frontal
Formato

Redondo
Condição de instalação (mecânico)

all surfaces min 3° to the horizontal
Alternar

comprida
Tipo de selagem

Membrana

Vedante
Material do anel frontal

Aço inoxidável

Material dos alternar

ABS
Cor do anel frontal

Prata
Cor do manípulo

branco
Cor dos foles

Azul
Cor da vedação

Azul
Peso bruto

220 g

Propriedades globais - Características

Retenção

Sim
Isolação total

Sim
Número de interruptores de posição

4
Anti-torsion protection

Sim

Classificação

Vida útil

20 Jahr(e)

Dados mecânicos

Resistência mecânica, dispositivos de comando

1.000.000 Schaltspiele
angulo de comutação

60 °
Fixação

Porca central
Binário de aperto das porcas, máximo

4 Nm

Dados mecânicos - Tecnologia conectiva

Secção dos cabos de conexão, mínimo

1 mm², rígido

1 mm², flexível
Secção dos cabos de conexão, máximo

2,5 mm², rígido

2,5 mm², flexível
Orientação

Todas as especificações incluindo ponteiras de cabo.
Secção do fio

12 AWG
Binário de aperto dos terminais

2,5 Nm
Conexão (mecânico)

Screw terminals

Dados mecânicos - dimensões

Largura, máximo

48 mm
Altura

105 mm
Altura de montagem

31 mm
Nota (altura de montagem)

Altura à frente do painel frontal.
Profundidade de montagem

74 mm
Orientação (profundidade de montagem)

Profundidade atrás do painel frontal, incluindo interruptor de came
Diâmetro do anel frontal

45 mm
Comprimento do manípulo

52,5 mm
Diâmetro para instalação ou montagem

22,3 mm
Espessura de painel frontal, mínimo

1,5 mm
Espessura de painel frontal, máximo

6 mm

Ambiente

Tipo de proteção

IP67

IP69K
Temperatura ambiente

+0 ... +80 °C
Humidade relativa, máximo

93 %
Orientação (humidade relativa)

não condensado

sem gelo
Resistência à vibração

5 g

Resistência a impactos

<50 g (EN 60068-2-27)
Altura de instalação permitida sobre NN, máximo

2.000 m
Temperatura ambiente, elemento comutador, máximo

open +50 °C

encapsulated +40 °C
Temperatura ambiente, elemento comutador, mínimo

open -25 °C

encapsulated -25 °C

Ambiente - Parâmetros de isolamento

Medição da rigidez dielétrica da tensão máxima Uimp

4 kV

Dados elétricos

Corrente de ensaio térmico

20 A
Medição da tensão de operação

690 VAC
Corrente de curto-circuito

10.000 A
Princípio de comutação

Comutação lenta

Dados gerais

Orientação (Aplicações de aplicação)

Interruptor de came, série de produtos M200, série M220, interruptor de montagem frontal

Escopo do fornecimento

Orientação (Escopo do fornecimento, número e tipo)

Fornecimento com suporte de contacto SMF-SG
Declaração UE de conformidade
Pdf
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:H program
Type:See ordering code
Description of the component:Command and signalling devices optionally as indicator lights, push buttons, illuminated push buttons, mushroom head impact buttons and switches, selector switches and selector buttons in conjunction with contact element and light elements CLP as well as potentiometer drives, step selector switches and main switches.
Relevant Directives:Low Voltage Directive2014/35/EU
 EMC-Directive2014/30/EU
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-1:2017 + AC:2020
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, June 18, 2024
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director

Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú

Os dados e informações anteriores foram verificados cuidadosamente. As imagens podem ser diferentes do original. Mais informações técnicas podem ser encontradas nos manuais de instruções. Sujeito a modificações técnicas e erros.
