EX-RDRZ45SW
EX-RDRZ45SW
Descargas
| Descrição do tipo de produtos: EX-RD (1)(2)(3)(4) |
| (1) | |
| R | retenção |
| (2) | |
| Z | Desbloqueio apenas puxando |
| (3) | |
| 45 | Diâmetro da cabeça 45 mm |
| (4) | |
| RT | Cor vermelha |
- Botão de paragem de emergência com retenção
- Zona EX 1 e 21
Dados para encomenda
| Descrição do tipo de produtos |
EX-RDRZ45SW |
| Número de artigo (Número de encomenda) |
101195091 |
| EAN (European Article Number) |
4030661601618 |
| Número eCl@ss, versão 12.0 |
27-37-12-12 |
| Número eCl@ss, versão 11.0 |
27-37-12-12 |
| Número eCl@ss, versão 9.0 |
27-37-12-12 |
| Número ETIM, versão 7.0 |
EC001038 |
| Número ETIM, versão 6.0 |
EC001038 |
Homologações - Instruções
| Certificados |
ATEX INMETRO |
Proteção contra explosão
| Proteção contra explosões: Instruções |
EN IEC 60079-0 EN 60079-11 EN 60079-14 EN 60079-31 |
| Proteção contra explosões-zonas |
1 21 2 22 |
| Proteção contra explosões-categoria de comando |
2G 2D |
| Proteção contra explosões-características |
D II 2G Ex ib IIC Gb D II 2D Ex ib IIIC Db |
Propriedades globais
| Instruções |
EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-5 |
| Formato |
Redondo |
| Material de placa de identificação |
Aço inoxidável (V4A) |
| Material do anel frontal |
Alumínio |
| Peso bruto |
146 g |
Classificação
| Vida útil |
20 Jahr(e) |
Classificação - saídas de segurança
| B10D Contacto normalmente fechado (NC) |
100.000 Schaltspiele |
Dados mecânicos
| Curso de atuação |
4 mm |
Dados mecânicos - dimensões
| Diâmetro para instalação ou montagem |
22,3 mm |
| Espessura de painel frontal, máximo |
6 mm |
Ambiente
| Resistência à vibração |
5 g |
| Resistência a impactos |
<50 g (EN 60068-2-27) |
Escopo do fornecimento
| Escopo do fornecimento |
Incluindo flange de aperto (RLM) consiste em: flange de montagem e suporte de contactos com retenção e 2x segmentos de atuação |
Filtro de idioma
Ficha técnica
Manual de instruções e Declaração de conformidade
Certificação INMETRO
ATEX Certificate
Faça download da versão mais recente do Adobe Reader

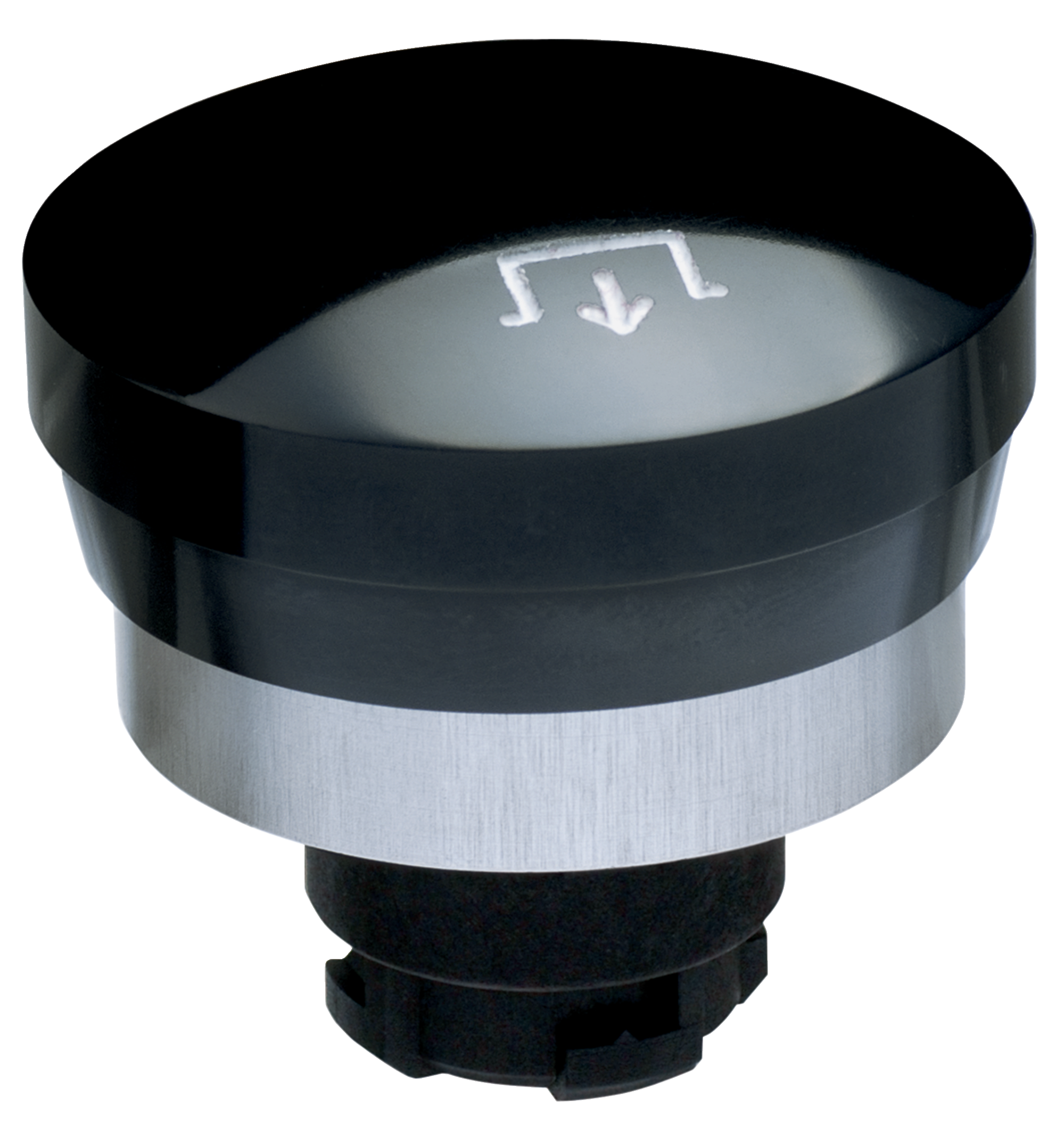

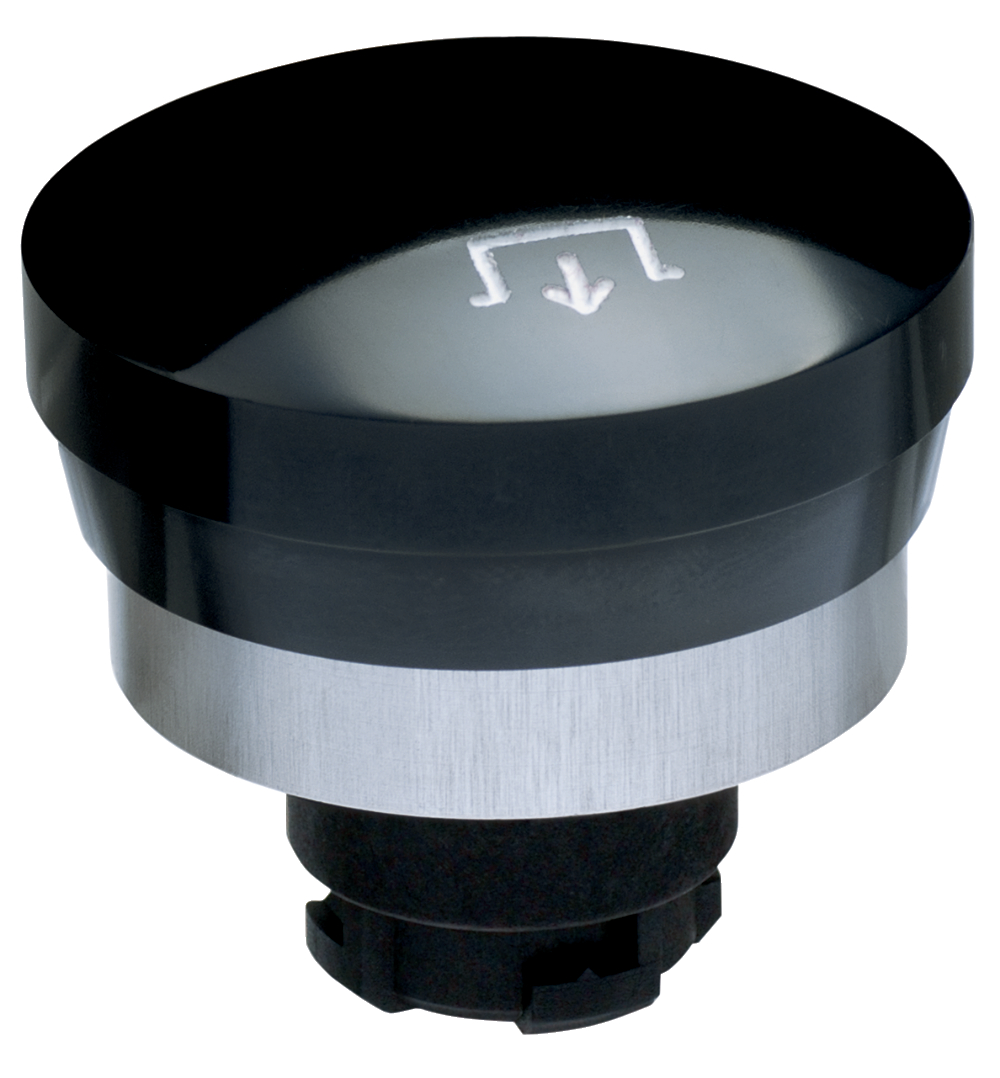

Foto do produto (foto individual do catálogo )
ID: krdr4f03
| 469,5 kB | .jpg | 352.778 x 380.29400000000004 mm - 1000 x 1078 px - 72 dpi
| 38,1 kB | .png | 74.083 x 79.72800000000001 mm - 210 x 226 px - 72 dpi
| 49,3 kB | .jpg | 114.653 x 123.47200000000001 mm - 325 x 350 px - 72 dpi
| 47,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 4,0 MB | .png | 145.07 x 156.464 mm - 1999 x 2156 px - 350 dpi
Desenho dimensional componente básico
Desenho dimensional componente básico
101195132 EX-RF03
- Conexão por parafuso
- 3-4 (Etiquetagem dos contactos)
101195134 EX-RF10
- Conexão por parafuso
- 1-2 (Etiquetagem dos contactos)
| Declaração UE de conformidade |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Alemanha Internet: www.schmersal.com |
| Explicação: | Pelo presente declaramos que, devido à sua conceção e tipo construtivo, os componentes listados a seguir correspondem aos requisitos das diretivas europeias abaixo citadas. |
| Denominação do componente: | EX-RDRZ45RT | EX-RDRZ45RT com EX-RCB |
| Tipo: | ver código de modelo |
| Marca: | Elementos de contacto EX-R: D II 2G Ex ib IIC Gb | D II 2G Ex ib IIC T4 Gb D II 2D Ex tb IIIC T110°C Db |
| Dispositivo de paragem de emergência EX-RDRZ45RT: D II 2G Ex eb IIC Gb D II 2D Ex tb IIIC Db |
| Descrição do componente: | Botão de impacto de PARAGEM DE EMERGÊNCIA com retenção sem/com invólucro de montagem |
| Diretivas pertinentes: | Diretiva de máquinas | 2006/42/CE |
| Diretiva de proteção contra explosão (ATEX) | 2014/34/UE | |
| Diretiva RoHS | 2011/65/UE |
| Normas aplicadas: | EN IEC 60079-0:2018 EN IEC 60079-7:2015 + A1:2018 EN 60079-11:2012 EN 60079-31:2014 |
| Organismo notificado para a certificação do sistema de garantia de qualidade conforme o Anexo IV, 2014/34/UE e para a certificação ATEX: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln Nº de identificação: 0035 |
| Certificado EU de exame de tipo: | TÜV 22 ATEX 8490 U (Unidades de comando e sinalização EX-R) TÜV 22 ATEX 8851 U (Elementos de contacto EX-R) TÜV 23 ATEX 8990 X (Unidades de comando e sinalização EX-R com elementos de contacto EX-R em invólucro EX-RCB) |
| Este certificado refere-se apenas à certificação dos produtos de acordo com a diretiva de proteção contra explosão 2014/34/UE (ATEX). |
| Responsável pela organização da documentação técnica: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Local e data da emissão: | Wuppertal, 16. de Setembro de 2025 |
 |
| Assinatura legalmente vinculativa Philip Schmersal Diretor |
Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú
Os dados e informações anteriores foram verificados cuidadosamente. As imagens podem ser diferentes do original. Mais informações técnicas podem ser encontradas nos manuais de instruções. Sujeito a modificações técnicas e erros.
