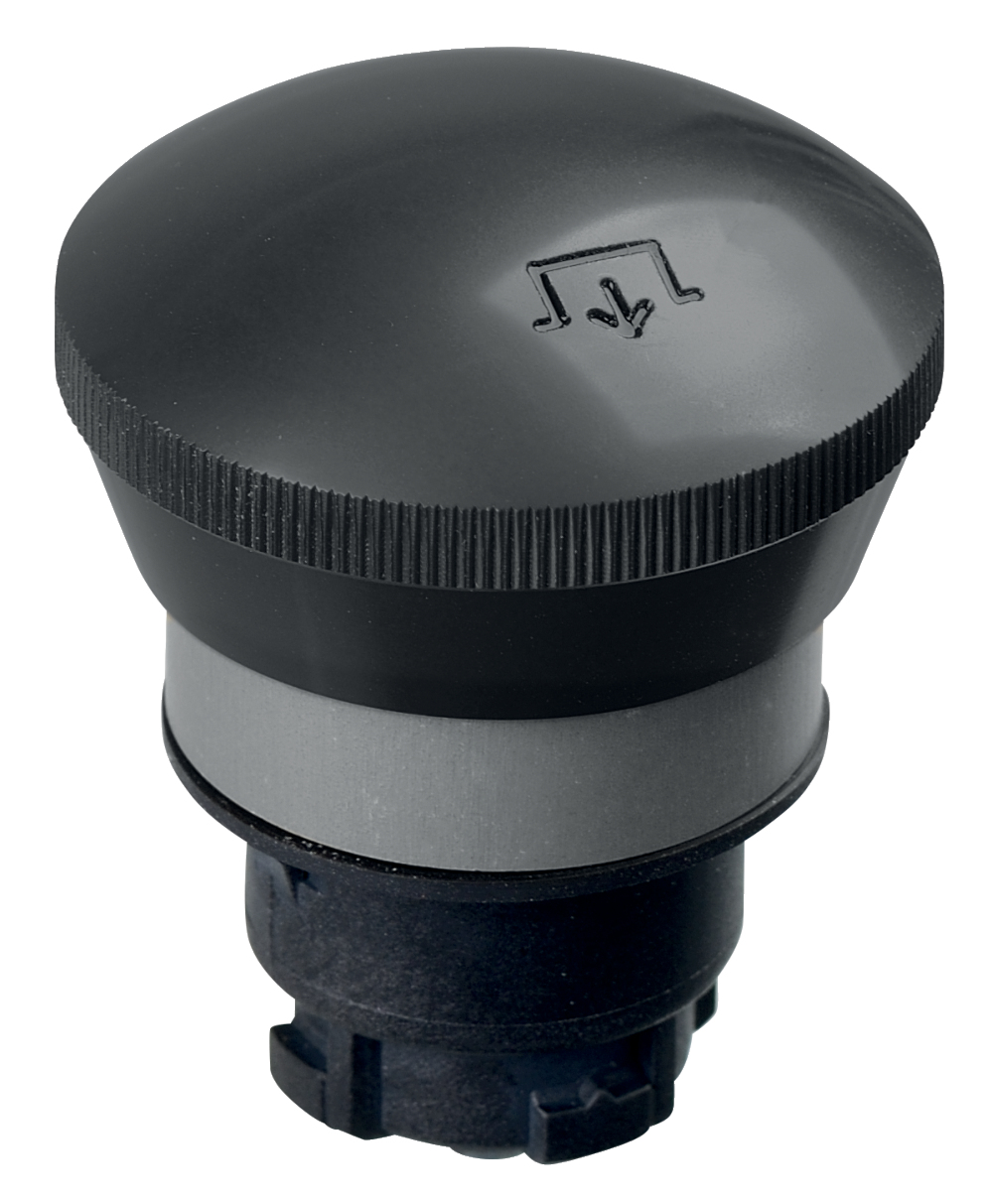

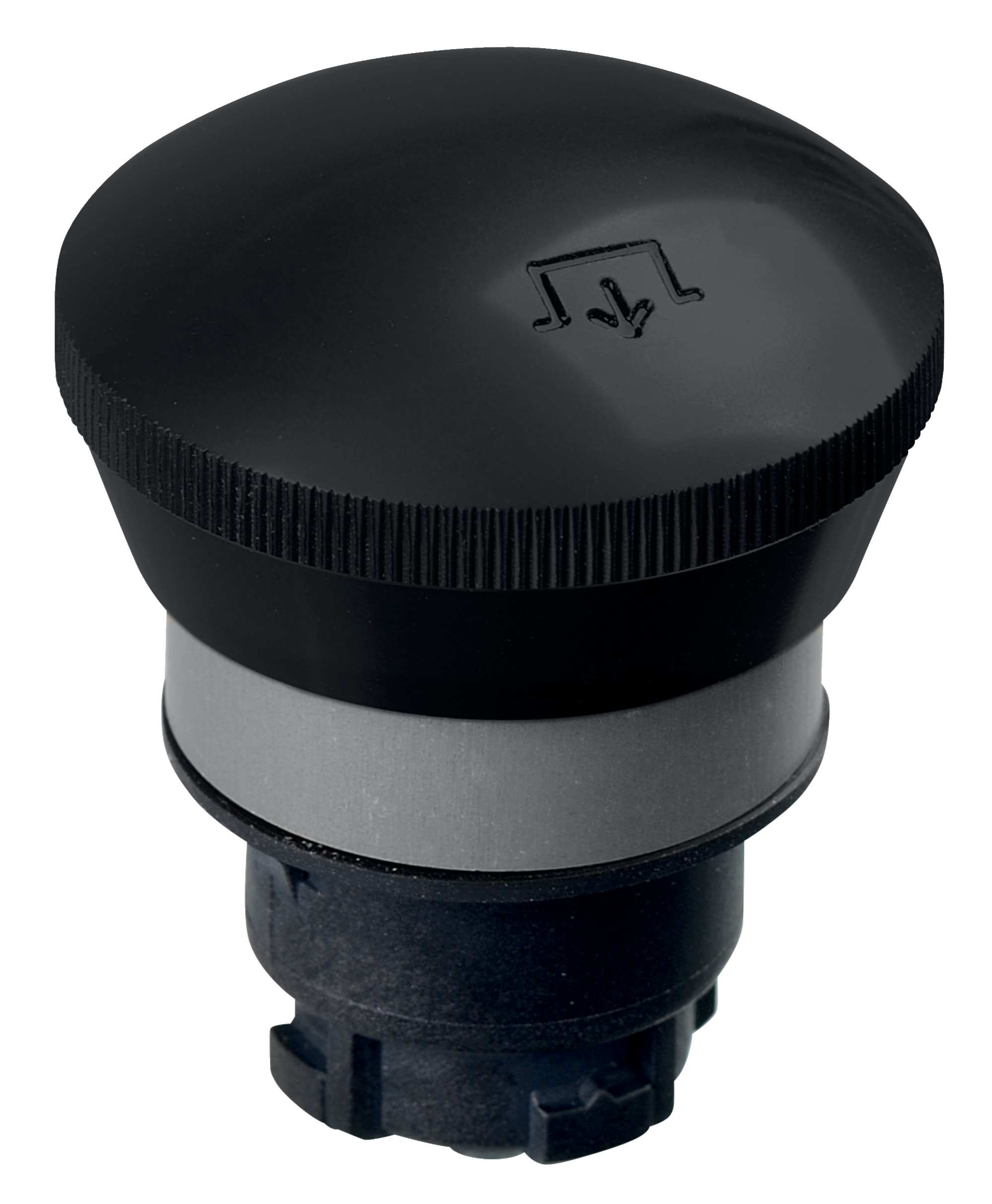

EDRZ40GR

Número de artigo: 101187101
EDRZ40GR

Descargas

ePLAN Dados
CADENAS Ficheiros CAD
SISTEMA Dados
Descrição do tipo de produtos:
EDR(1)(2)(3)(4)

(1)
RRetenção (apenas em combinação com EFR); para o desbloqueio, rodar e puxar
RZRetenção (apenas em combinação com EFR); para o desbloqueio, puxar
ZRetenção (integrada no cabeçote do dispositivo); para o desbloqueio, puxar
RSCom fechadura, desbloqueio somente com chave e puxando, (necessário EFR)

(2)
40Diâmetro da cabeça 38,5 mm
50Diâmetro da cabeça 49 mm

(3)
Diâmetro para instalação ou montagem 22,3 mm
VHFuro de montagem 30,5 mm

(4)
RTElemento de controlo vermelho
Nem todos os dispositivos que estão listados no código de modelo estão disponíveis para fornecimento e/ou são tecnicamente viáveis.
  • Liberação através de movimento de puxar
  • altura frontal de 29 mm
  • Diâmetro para instalação ou montagem Ø 22,3 mm
  • Tipo de protecção IP65

Dados para encomenda

Descrição do tipo de produtos

EDRZ40GR
Número de artigo (Número de encomenda)

101187101
EAN (European Article Number)

4030661604213
Número eCl@ss, versão 12.0

27-37-12-12
Número eCl@ss, versão 11.0

27-37-12-12
Número eCl@ss, versão 9.0

27-37-12-12
Número ETIM, versão 7.0

EC001038
Número ETIM, versão 6.0

EC001038

Propriedades globais

Instruções

EN ISO 13850

EN 60947-5-1

EN 60947-5-5

EN 60947-1
Versão

Montagem elemento frontal

Botão de impacto de paragem de emergência
Formato

Mecanismo de mola integrado
Condição de instalação (mecânico)

arbitrariamente
Material dos acionadores

Aluminium, anodised
Material do anel frontal

Alumínio - anodizado
Cor do elemento de operação

Cinza
Cor do anel frontal

Prata
Peso bruto

80 g

Propriedades globais - Características

Botão "Paragem de Emergência"

Sim
Montagem elemento frontal

Sim
Funções de segurança

Sim
Mecanismo de mola integrado

Sim
Retenção

Sim
Isolação total

Sim
Número de elementos de contacto, máximo

2

Dados mecânicos

Desbloqueio

Desencravamento por puxar
Resistência mecânica, Botão "Paragem de Emergência"

100.000 Schaltspiele
Curso de atuação

5 mm
Fixação

Flange de montagem EFM
Binário de aperto do parafuso

0,6 Nm
Força de acionamento típica da PARAGEM DE EMERGÊNCIA

25 N

Dados mecânicos - dimensões

Altura de montagem

29 mm
Nota (altura de montagem)

Altura à frente do painel frontal.
Profundidade de montagem

60 mm
Orientação (profundidade de montagem)

Depth behind front panel including one contact element
Diâmetros para as cabeças de atuação

38,5 mm
Diâmetro para instalação ou montagem

22,3 mm
Espessura de painel frontal, mínimo

1 mm
Espessura de painel frontal, máximo

6 mm
Espaçamento

50 x 40 mm

Ambiente

Tipo de proteção

IP65

Dados elétricos

Frequência de comutação da PARAGEM DE EMERGÊNCIA, máximo

600 /h

Escopo do fornecimento

Orientação (Escopo do fornecimento, número e tipo)

Escopo do fornecimento com flange de montagem EFM
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:E, N and R program
Type:See ordering code
Description of the component:Command and signalling devices optionally as illuminated signalling devices, Push, illuminated, palm buttons and switches, Selector switches and buttons, key selector switches and key selector buttons in conjunction with contact element EF and RF or light elements and voltage senders EL* and RL*
Relevant legislation:Electrical Equipment (Safety) Regulations2016
 Electromagnetic Compatibility Regulations *2016
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 60947-5-1:2017 + AC:2020
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, April 4, 2025
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:E, N and R program
Type:See ordering code
Description of the component:Command and signalling devices
optionally as illuminated signalling devices, Push, illuminated, palm buttons and switches, Selector switches and buttons, key selector switches and key selector buttons in conjunction with contact element EF and RF or light elements and voltage senders EL* and RL*
Relevant Directives:Low Voltage Directive2014/35/EU
 EMC-Directive *2014/30/EU
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-1:2017 + AC:2020
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, April 4, 2025
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director

Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú

Os dados e informações anteriores foram verificados cuidadosamente. As imagens podem ser diferentes do original. Mais informações técnicas podem ser encontradas nos manuais de instruções. Sujeito a modificações técnicas e erros.
