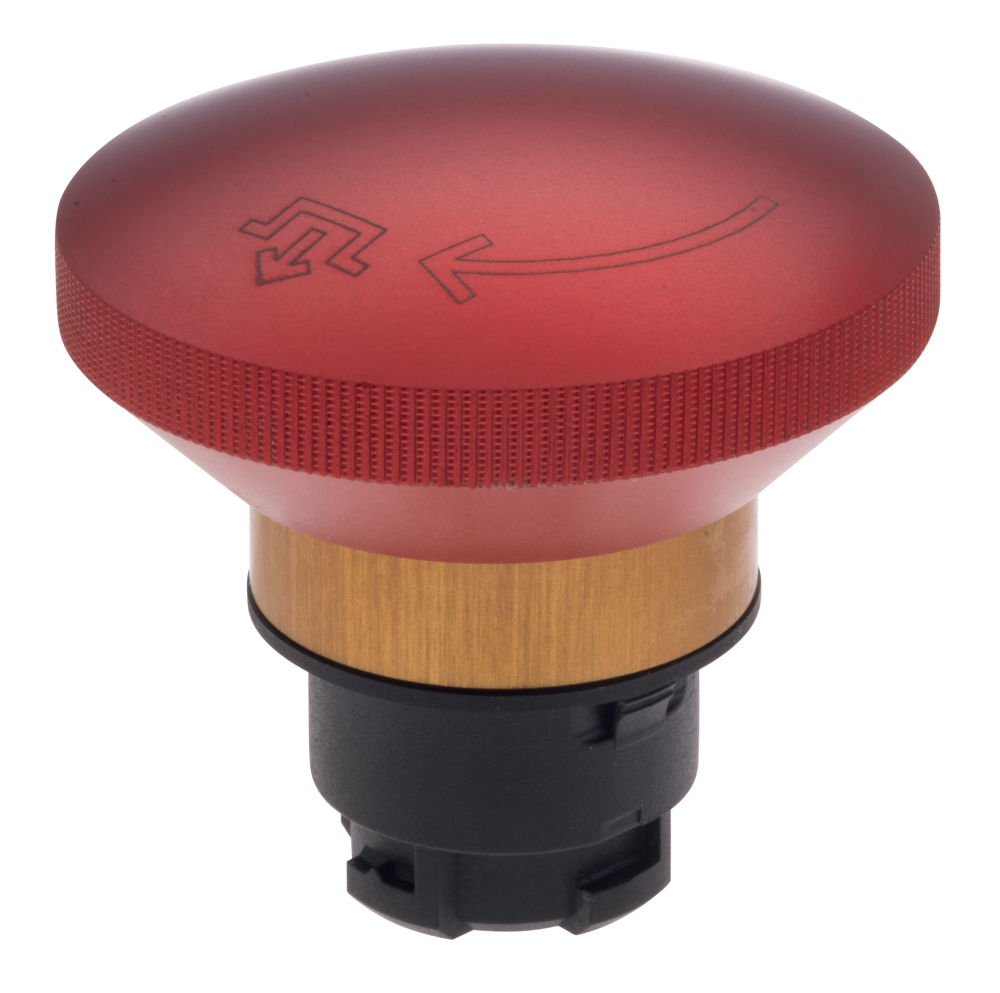

EDRR50.1 RT

Número de artigo: 101024395
EDRR50.1 RT

Descargas

ePLAN Dados
CADENAS Ficheiros CAD
SISTEMA Dados
Descrição do tipo de produtos:
EDR(1)(2)(3)(4)

(1)
RRetenção (apenas em combinação com EFR); para o desbloqueio, rodar e puxar
RZRetenção (apenas em combinação com EFR); para o desbloqueio, puxar
ZRetenção (integrada no cabeçote do dispositivo); para o desbloqueio, puxar
RSCom fechadura, desbloqueio somente com chave e puxando, (necessário EFR)

(2)
40Diâmetro da cabeça 38,5 mm
50Diâmetro da cabeça 49 mm

(3)
Diâmetro para instalação ou montagem 22,3 mm
VHFuro de montagem 30,5 mm

(4)
RTElemento de controlo vermelho
Nem todos os dispositivos que estão listados no código de modelo estão disponíveis para fornecimento e/ou são tecnicamente viáveis.
  • Resistente contra temperaturas até -40 °C
  • interruptor NOT-AUS - paragem de emergência - metálico Ø 49 mm
  • altura frontal de 29 mm
  • Diâmetro para instalação ou montagem Ø 22,3 mm
  • Tipo de protecção IP65

Dados para encomenda

Descrição do tipo de produtos

EDRR50.1 RT
Número de artigo (Número de encomenda)

101024395
EAN (European Article Number)

4030661608570
Número eCl@ss, versão 12.0

27-37-12-12
Número eCl@ss, versão 11.0

27-37-12-12
Número eCl@ss, versão 9.0

27-37-12-12
Número ETIM, versão 7.0

EC001038
Número ETIM, versão 6.0

EC001038

Homologações - Instruções

Certificados

cULus

Propriedades globais

Instruções

EN ISO 13850

EN 60947-5-1

EN 60947-5-5

EN 60947-1
Versão

Montagem elemento frontal

Botão de impacto de paragem de emergência
Formato

Mecanismo de mola externo
Condição de instalação (mecânico)

arbitrariamente
Material dos acionadores

Aluminium, anodised
Material do anel frontal

Alumínio - anodizado
Cor do elemento de operação

vermelho
Cor do anel frontal

gold
Peso bruto

100 g

Propriedades globais - Características

Botão "Paragem de Emergência"

Sim
Montagem elemento frontal

Sim
Funções de segurança

Sim
Mecanismo de pressão externa

Sim
Retenção

Sim
Isolação total

Sim
Número de elementos de contacto, máximo

2

Dados mecânicos

Desbloqueio

Rotating-draw-unlatcher
Resistência mecânica, Botão "Paragem de Emergência"

100.000 Schaltspiele
Curso de atuação

5 mm
Fixação

Flange de montagem ELM
Binário de aperto do parafuso

0,6 Nm
Força de acionamento típica da PARAGEM DE EMERGÊNCIA

25 N

Dados mecânicos - dimensões

Altura de montagem

29 mm
Nota (altura de montagem)

Altura à frente do painel frontal.
Profundidade de montagem

65 mm
Orientação (profundidade de montagem)

Depth behind front panel including one contact element
Diâmetros para as cabeças de atuação

49 mm
Diâmetro para instalação ou montagem

22,3 mm
Espessura de painel frontal, mínimo

1 mm
Espessura de painel frontal, máximo

6 mm
Espaçamento

50 x 50 mm

Ambiente

Tipo de proteção

IP65

Dados elétricos

Frequência de comutação da PARAGEM DE EMERGÊNCIA, máximo

600 /h

Escopo do fornecimento

Orientação (Escopo do fornecimento, número e tipo)

Escopo do fornecimento com flange de montagem ELM
