CSS 8-180-2P-E-L 10,0M

Número de artigo: 101195510

CSS 8-180-2P-E-L 10,0M

Número de artigo: 101195510

Descargas

ePLAN Dados

CADENAS Ficheiros CAD

SISTEMA Dados

Descrição do tipo de produtos:

CSS 8-180-(1)-(2)-(3)

(1)
2P	2 saídas de segurança de atuação positiva a prova de curto-circuito
2P+D	2 saídas de segurança de atuação positiva a prova de curto-circuito e saída de diagnóstico

(2)
E	Única ou última ligação
Y	Ligação em série
M	Conexão multifuncional

(3)
L	Cabo
LST	cabo com conector
ST	ficha de ligação

Nem todos os dispositivos que estão listados no código de modelo estão disponíveis para fornecimento e/ou são tecnicamente viáveis.

Cabo de ligação 4 pólos
Invólucro em termoplástico
Sistema eletrónico codificado sem contacto físico
aproximação deslocada
alta precisão na repetibilidade dos pontos de comutação
comprimento máximo da corrente de sensores
Alerta antecipado activo ao se aproximar da área de histirese
Comutação sequencial de 16 sensores auto-supervisionada
2 saídas de segurança de actuação positiva a prova de curto circuito

Dados para encomenda

Descrição do tipo de produtos	CSS 8-180-2P-E-L 10,0M
Número de artigo (Número de encomenda)	101195510
EAN (European Article Number)	4030661361246
Número eCl@ss, versão 12.0	27-27-46-01
Número eCl@ss, versão 11.0	27-27-24-03
Número eCl@ss, versão 9.0	27-27-24-03
Número ETIM, versão 7.0	EC001829
Número ETIM, versão 6.0	EC001829

Homologações - Instruções

Certificados	TÜV cULus UKCA

Propriedades globais

Instruções	EN IEC 60947-5-3 EN IEC 61508
Princípio ativo	indutivo
Forma construtiva do compartimento	cilindro, rosca
Condição de instalação (mecânico)	não "flush"
Topologia do sensor	Única ou última ligação
Material do invólucro	Plástico, termoplástico reforçado com fibra de vidro
Área ativa	Plástico, termoplástico reforçado com fibra de vidro
Material das porcas	Plástico, termoplástico reforçado com fibra de vidro
Tempo de reação, máximo	30 ms
Tempo de risco, máximo	30 ms
Peso bruto	575 g

Propriedades globais - Características

Deteção de curto-circuito	Sim
Reconhecimento de curto-circuito	Sim
Funções de segurança	Sim
Indicação integrada, estado	Sim
Quantidade de saídas digitais seguras	2
Número de comutação sequencial de sensores	16

Classificação

Certificados	EN ISO 13849-1 EN IEC 60947-5-3 EN IEC 61508
Performance Level, até	e
Categoria de controlo	4
Valor PFH	3,57 x 10⁻⁹ /h
Safety Integrity Level (SIL), apropriado para aplicações em	3
Vida útil	20 Jahr(e)

Dados mecânicos

Binário de aperto das porcas, máximo	3 Nm

Mechanical data - Switching distances

Distância do interruptor, típico	8 mm
Distância do interruptor garantida "ON" S_ao	7 mm
Distância do interruptor garantida "OFF" S_ar	10 mm
Nota (distância do interruptor)	All switching distances in accordance EN IEC 60947-5-3
Histerese (distância do interruptor) máximo	0,7 mm
Precisão de reposicionamento R	0,2 mm

Dados mecânicos - Tecnologia conectiva

Comprimento do cabo	10 m
Tipo de conexão	Cabo
Dados elétricos, conexão, saída	4-pólos
Secção do fio	0,5 mm²
Secção do fio	20 AWG

Dados mecânicos - dimensões

Rosca ISO do sensor	M18
abertura da chave	24 SW
Comprimento de sensor	92 mm

Ambiente

Tipo de proteção	IP65 IP67
Temperatura ambiente	-25 ... +60 °C
Temperatura para armazenar e transportar	-25 ... +85 °C
Resistência à vibração	10 … 55 Hz, amplitude 1 mm
Resistência a impactos	30 g / 11 ms
Classe de proteção	II

Ambiente - Parâmetros de isolamento

Tensão calculada de isolamento U_i	32 VDC
Medição da rigidez dielétrica da tensão máxima U_imp	0,8 kV
Categoria de sobre-tensão	III
Grau de contaminação por sujeira	3

Dados elétricos

Tensão de operação	24 VDC -15 % / +10 % (fonte de alimentação PELV)
Corrente de circuito aberto I₀, típico	50 mA
Medição da tensão de operação	24 VDC
Corrente operacional nominal	1.000 mA
Frequência de comutação, aprox.	3 Hz

Dados elétricos - Saídas digitais seguras

Corrente operacional nominal (Saídas de segurança)	500 mA
Corrente de saída (saída segura), máximo	0,5 A
Versão de elementos de comutação	tipo p
Queda de tensão U_d, máximo	0,5 V
Corrente residual I_r, máximo	0,5 mA
Voltagem, categoria de aplicação DC-12	24 VDC
Potência, categoria de aplicação DC-12	0,5 A
Voltagem, categoria de aplicação DC-13	24 VDC
Potência, categoria de aplicação DC-13	0,5 A

Indicação de estado

Orientação (LED indicador do estado)	LED multi-colorido: Verde, Vermelho, Amarelo

Descrição dos pinos

PIN 1	A1 Ue Castanho
PIN 2	Y2 saída de segurança 2: branco
PIN 3	A2 GND Azul
PIN 4	Y1 Saída de segurança 1 Preto

Escopo do fornecimento

Escopo do fornecimento	O atuador não está incluído no fornecimento.
Escopo do fornecimento do material Mintage	2x Porcas M18 x 1

Acessórios

Recomendação (Atuador)	CST 180-1 CST 180-2
Recomendação dispositivo interruptor de segurança	PROTECT PSC1 SRB-E-301ST SRB-E-201LC

Orientação

Orientação (geral)	Requisitos da avaliação: Entrada de segurança de dois canais, adequada para sensores de comutação p com função de contacto NA. Os testes de funcionamento dos sensores de segurança com desconexão cíclica. Os testes de funcionamento dos sensores de segurança com desconexão cíclica das saídas de sensor por no máx. 1 ms devem ser tolerados pela unidade de avaliação. das saídas de sensor por no máx. 0,25 ms devem ser tolerados pela unidade de avaliação. Uma deteção de curto-circuito na unidade de avaliação não é necessária.

Foto do produto (foto individual do catálogo )

ID: kcs18f01

| 146,4 kB | .jpg | 352.778 x 164.747 mm - 1000 x 467 px - 72 dpi

| 21,5 kB | .png | 74.083 x 34.572 mm - 210 x 98 px - 72 dpi

| 19,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 1,4 MB | .png | 167.10500000000002 x 78.038 mm - 2000 x 934 px - 304 dpi

| 22,3 kB | .jpg | 123.47200000000001 x 57.503 mm - 350 x 163 px - 72 dpi

Desenho dimensional componente básico

ID: 1css1g01

| 24,2 kB | .cdr |

| 4,9 kB | .png | 74.083 x 29.633000000000003 mm - 210 x 84 px - 72 dpi

| 54,5 kB | .jpg | 352.778 x 140.758 mm - 1000 x 399 px - 72 dpi

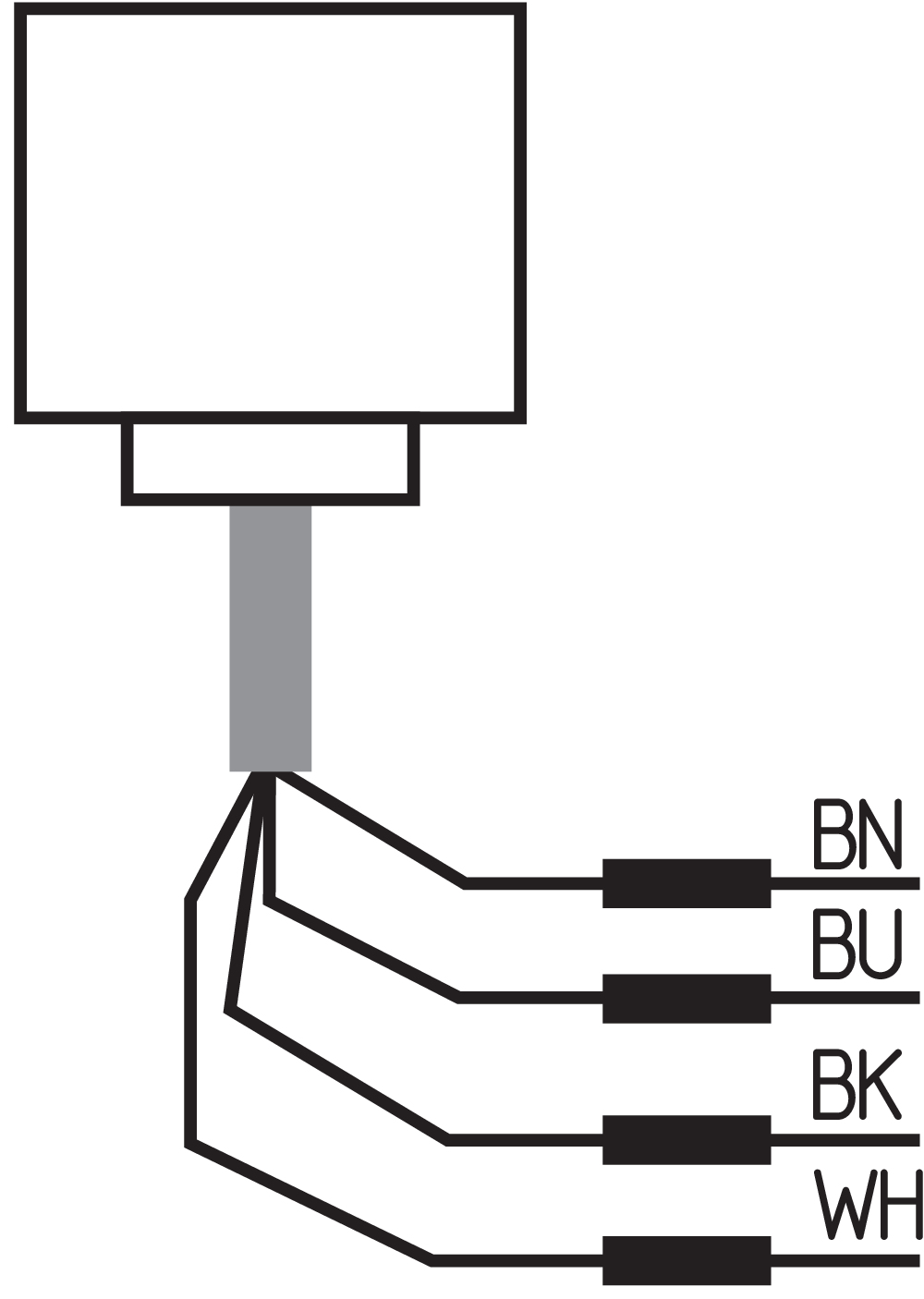

Diagrama
