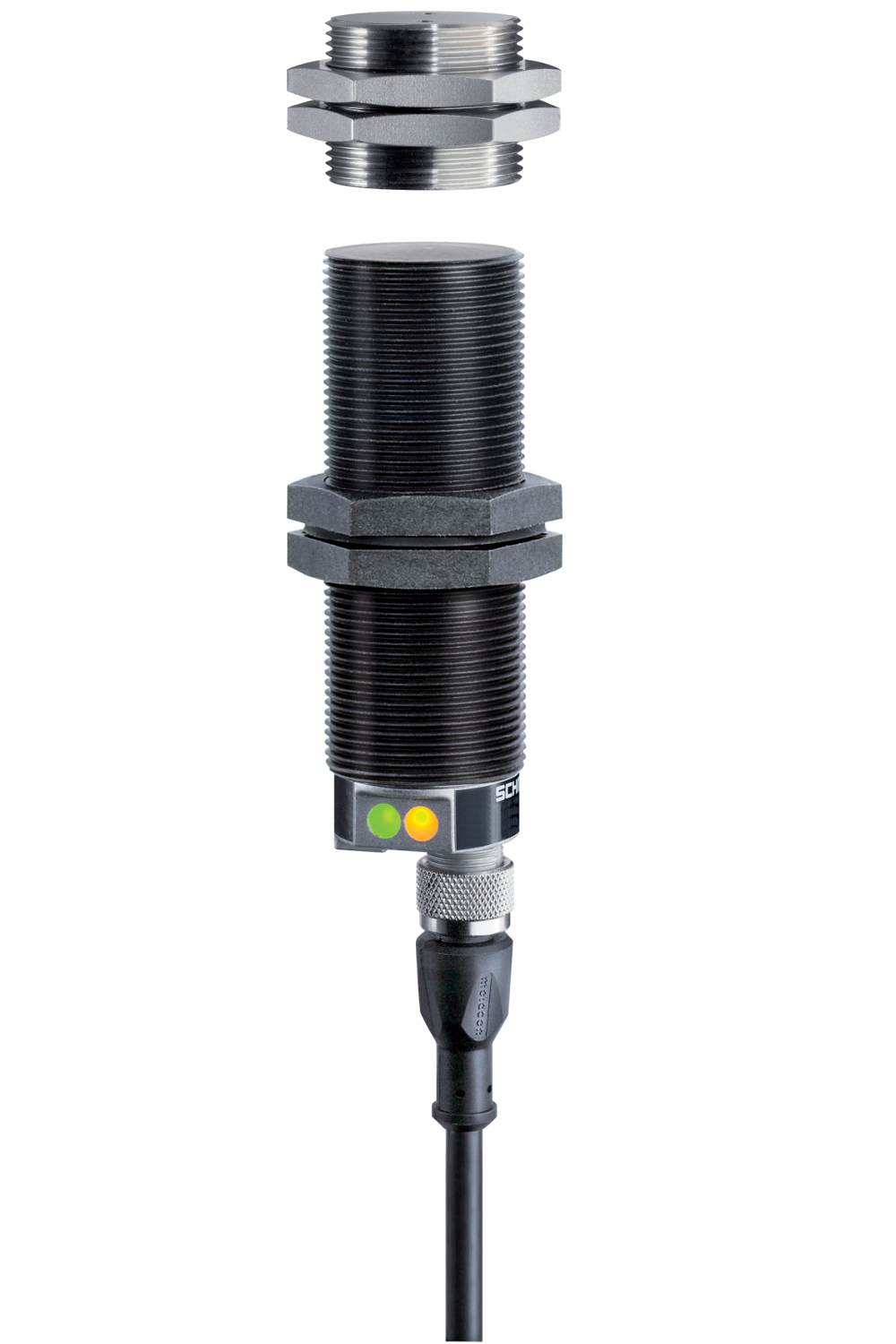

CSS 11-300-D-M-ST

Número de artigo: 101213904
Arquivo
CSS 11-300-D-M-ST

Descargas

ePLAN Dados
CADENAS Ficheiros CAD
SISTEMA Dados
  • Invólucro em termoplástico
  • Max. 31 sensores podem ser ligados em série.
  • Conector M12, 8 pólos
  • Ø M30
  • alta precisão na repetibilidade dos pontos de comutação
  • comprimento máximo da corrente de sensores
  • 2 saídas de segurança de actuação positiva a prova de curto circuito
  • Detecção curto-circuito integral, corte do fio e monitorização da tensão externa dos cabos de segurança até ao quadro de comando
  • O sensor de segurança também pode ser instalado atrás das coberturas V4A

Dados para encomenda

Revisão (capacidade de entregar)

Excluído do programa de fornecimento!
Descrição do tipo de produtos

CSS 11-300-D-M-ST
Número de artigo (Número de encomenda)

101213904
EAN (European Article Number)

4030661405650
Número eCl@ss, versão 12.0

27-27-46-01
Número eCl@ss, versão 11.0

27-27-24-03
Número eCl@ss, versão 9.0

27-27-24-03
Número ETIM, versão 7.0

EC001829
Número ETIM, versão 6.0

EC001829

Homologações - Instruções

Certificados

cULus

Propriedades globais

Instruções

EN ISO 13849-1

EN IEC 60947-5-3
Princípio ativo

indutivo
Forma construtiva do compartimento

cilindro, rosca
Condição de instalação (mecânico)

não "flush"
Topologia do sensor

Equipamento para acionamento em série
Material do invólucro

Plástico
Área ativa

Plástico
Tempo de reação, máximo

60 ms
Tempo de risco, máximo

60 ms
Peso bruto

135 g

Propriedades globais - Características

Saída para diagnóstico

Sim
Deteção de curto-circuito

Sim
Reconhecimento de curto-circuito

Sim
Funções de segurança

Sim
Em cascata

Sim
Indicação integrada, estado

Sim
Número de LED's

2
Número de saídas semi-condutoras com função de sinalização

1
Quantidade de saídas digitais seguras

2
Número de comutação sequencial de sensores

31

Classificação

Certificados

EN IEC 60947-5-3

EN IEC 61508
Performance Level, até

e
Categoria de controlo

4
Valor PFH

3,60 x 10⁻⁹ /h
Safety Integrity Level (SIL), apropriado para aplicações em

3
Vida útil

20 Jahr(e)

Dados mecânicos

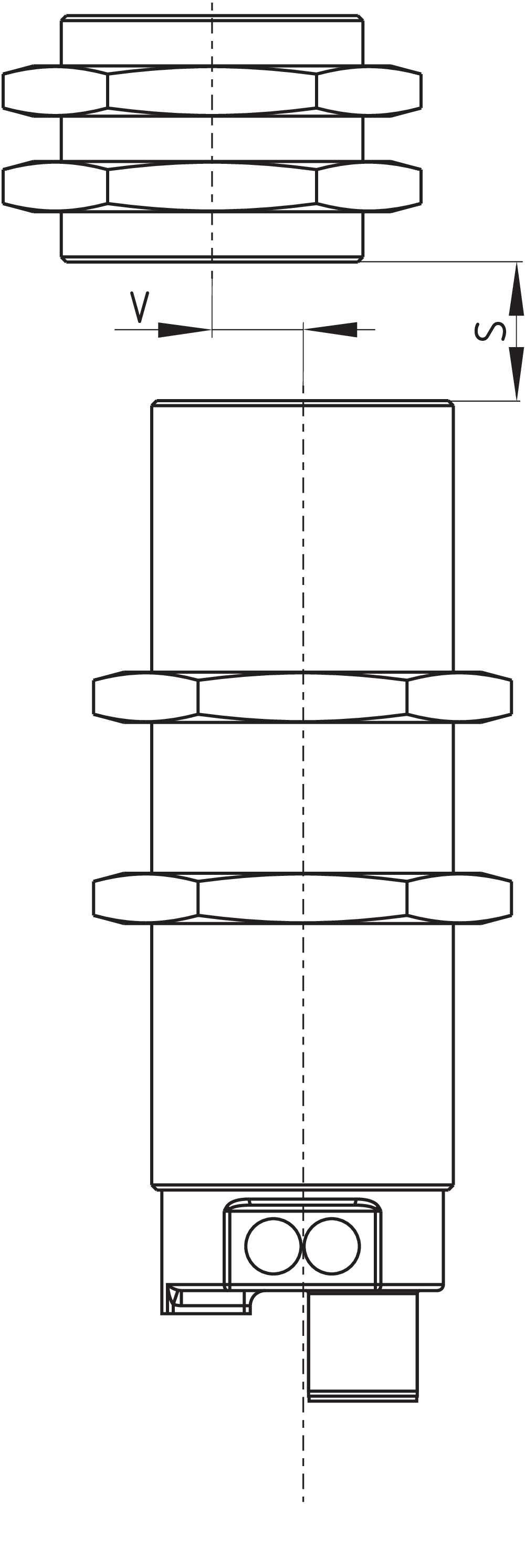

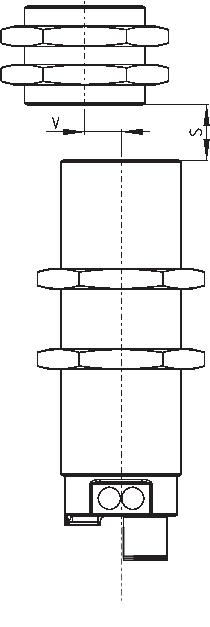

Plano de atuação

frontal
Área ativa

Frontal

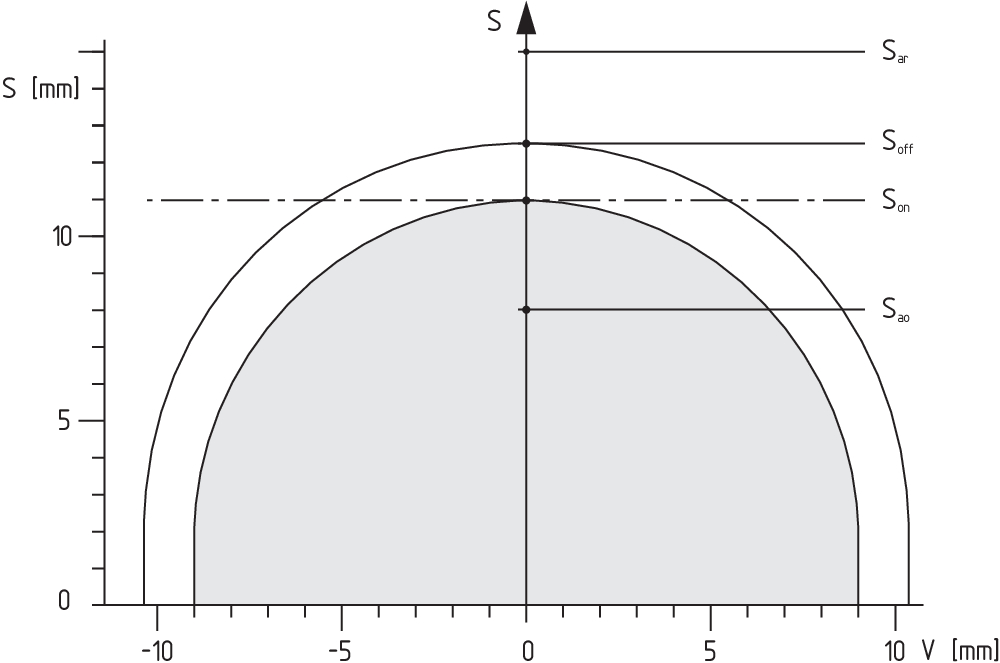

Mechanical data - Switching distances

Distância do interruptor, típico

11 mm
Distância do interruptor garantida "ON" Sao

8 mm
Distância do interruptor garantida "OFF" Sar

15 mm
Nota (distância do interruptor)

All switching distances in accordance EN IEC 60947-5-3
Histerese (distância do interruptor) máximo

2 mm
Precisão de reposicionamento R

1 mm

Dados mecânicos - Tecnologia conectiva

Nota (comprimento da cadeia de sensores)

O comprimento e a secção do cabo alteram a queda de tensão em função da corrente de saída

Dados mecânicos - dimensões

Rosca ISO do sensor

M30
Comprimento de sensor

99,5 mm

Ambiente

Tipo de proteção

IP65

IP67
Temperatura ambiente

-25 ... +65 °C
Temperatura para armazenar e transportar

-25 ... +85 °C
Resistência à vibração

10 … 55 Hz, amplitude 1 mm
Resistência a impactos

30 g / 11 ms
Classe de proteção

II

Ambiente - Parâmetros de isolamento

Tensão calculada de isolamento Ui

32 VAC/DC
Medição da rigidez dielétrica da tensão máxima Uimp

0,8 kV
Categoria de sobre-tensão

III
Grau de contaminação por sujeira

3

Dados elétricos

Tensão de operação

24 VDC -15 % / +10 % (fonte de alimentação PELV)
Corrente de circuito aberto I0, típico

100 mA
Medição da tensão de operação

24 VDC
Corrente operacional nominal

600 mA
Corrente de curto-circuito

100 A
Frequência de comutação, aprox.

3 Hz

Dados elétricos - Saídas digitais seguras

Corrente operacional nominal (Saídas de segurança)

250 mA
Corrente de saída (saída segura), máximo

0,25 A
Versão de elementos de comutação

tipo p
Queda de tensão Ud, máximo

0,5 V
Corrente residual Ir, máximo

0,5 mA
Voltagem, categoria de aplicação DC-12

24 VDC
Potência, categoria de aplicação DC-12

0,25 A
Voltagem, categoria de aplicação DC-13

24 VDC
Potência, categoria de aplicação DC-13

0,25 A

Dados elétricos - saída diagnóstico

Versão de elementos de comutação

comutação - p
Queda de tensão Ud, máximo

5 V
Voltagem, categoria de aplicação DC-12

24 VDC
Potência, categoria de aplicação DC-12

0,05 A
Voltagem, categoria de aplicação DC-13

24 VDC
Potência, categoria de aplicação DC-13

0,05 A
Categoria de aplicação DC-12

24 VDC / 0,05 A

Dados elétricos - Compatibilidade eletromagnética (EMV)

Radiação de interferência

IEC 61000-6-4
Imunidade a interferência

IEC 61000-6-2

Descrição dos pinos

PIN 1

1A1 Ue: (1)

PIN 2

X1 Entrada de segurança 1
PIN 3

A2 GND
PIN 4

Y1 Saída de segurança 1
PIN 5

OUT Saída para diagnóstico
PIN 6

X2 Entrada de segurança 2
PIN 7

Y2 Saída de segurança 2
PIN 8

IN sem função

Escopo do fornecimento

Escopo do fornecimento

O atuador não está incluído no fornecimento.
Escopo do fornecimento do material Mintage

2x Acessórios de montagem porcas M30

Acessórios

Recomendação (Atuador)

CST 30S-1
Recomendação dispositivo interruptor de segurança

PROTECT PSC1

SRB-E-301ST

SRB-E-201LC

Orientação

Orientação (geral)

Os requisitos para a avaliação: As pausas de desconexão de 250 μs -1500 μs devem ser toleradas pela avaliação.
O tempo de desconexão do sensor de segurança de 250 μs aumenta adicionalmente conforme o comprimento e a capacitância do cabo utilizado.. Com um cabo de ligação de 500 m atinge-se tipicamente um intervalo de desconexão de 500 μs.
101204612 CSS 11-30S-D-M-ST
  • Aço inoxidável
  • Max. 31 sensores podem ser ligados em série.
  • Conector M12, 8 pólos
  • Ø M30
  • alta precisão na repetibilidade dos pontos de comutação
  • comprimento máximo da corrente de sensores
  • 2 saídas de segurança de actuação positiva a prova de curto circuito
  • Detecção curto-circuito integral, corte do fio e monitorização da tensão externa dos cabos de segurança até ao quadro de comando
  • O sensor de segurança também pode ser instalado atrás das coberturas V4A

Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú

Os dados e informações anteriores foram verificados cuidadosamente. As imagens podem ser diferentes do original. Mais informações técnicas podem ser encontradas nos manuais de instruções. Sujeito a modificações técnicas e erros.
