BNS 40S-12ZG
| Descrição do tipo de produtos: BNS 40S-12Z-(1)-(2)-(3)-(4) |
| (1) | |
| T | Variante de alta temperatura (até 100 °C) |
| (2) | |
| sem | sem LED |
| G | com LED |
| (3) | |
| sem | Furos de passagem |
| C | furo roscado no lado traseiro |
| (4) | |
| sem | Cabo, 1 m |
| LST | Cabo com conector M12, 0,3 m |
- Versão com LED
- Aço inoxidável
- Ligação do cabo adequada para a indústria alimentar.
- É possível fazer a instalação oculta
- 88 mm x 27 mm x 14,5 mm
- Longa durabilidade
- nenhum desgaste mecânico
- Insensível quanto a presença de sujeira
- Insensível quanto a deslocamentos laterais
- Adequado para a indústria alimentícia
Dados para encomenda
| Descrição do tipo de produtos |
BNS 40S-12ZG |
| Número de artigo (Número de encomenda) |
101215516 |
| EAN (European Article Number) |
4030661419268 |
| Número eCl@ss, versão 12.0 |
27-27-44-01 |
| Número eCl@ss, versão 11.0 |
27-27-24-02 |
| Número eCl@ss, versão 9.0 |
27-27-24-02 |
| Número ETIM, versão 7.0 |
EC002544 |
| Número ETIM, versão 6.0 |
EC002544 |
Homologações - Instruções
| Certificados |
cULus ECOLAB |
Propriedades globais
| Instruções |
BG-GS-ET-14 EN IEC 60947-5-3 |
| Nível de codificação conforme EN ISO 14119 |
baixa |
| Princípio ativo |
Transmissão magnética |
| Condição de instalação (mecânico) |
não "flush" |
| Material do invólucro |
Aço inoxidável (V4A) |
| Peso bruto |
250 g |
Propriedades globais - Características
| Codificação |
Sim |
| furos roscados cobertos na parte traseira |
Não |
| Indicação integrada, estado |
Sim |
| Unidade de avaliação de pré-requisito |
Sim |
| Número de normalmente fechados |
2 |
| Número de normalmente abertos |
1 |
Classificação
| Certificados |
EN ISO 13849-1 |
| Vida útil |
20 Jahr(e) |
Classificação - saídas de segurança
| valor B10D, Contacto normalmente fechado/contacto normalmente aberto (NC/NO) |
25.000.000 Schaltspiele |
Dados mecânicos
| Área ativa |
lateral |
| Elemento de atuação |
Íman |
| Direção do movimento |
Frontal à área ativa |
Mechanical data - Switching distances
| Distância do interruptor garantida "ON" Sao |
8 mm |
| Distância do interruptor garantida "OFF" Sar |
18 mm |
| Nota (distância do interruptor) |
All switching distances in accordance EN IEC 60947-5-3 |
Dados mecânicos - Tecnologia conectiva
| Comprimento do cabo |
1 m |
| Tipo de conexão |
Cabo |
| Número dos fios condutores |
6 |
| Secção do fio |
0,25 mm2 |
| Secção do fio |
23 AWG |
| Material do manto do cabo |
PVC |
| Tipo de cabo |
LiYY |
Dados mecânicos - dimensões
| Comprimento de sensor |
14 mm |
| Largura de sensor |
88 mm |
| Altura do sensor |
27 mm |
Ambiente
| Tipo de proteção |
IP69 |
| Temperatura ambiente |
-25 ... +80 °C |
| Temperatura para armazenar e transportar |
-25 ... +80 °C |
| Resistência à vibração |
10 … 55 Hz, amplitude 1 mm |
| Resistência a impactos |
30 g / 11 ms |
Dados elétricos
| Tensão de comutação, máximo |
24 VDC |
| Corrente de comutação, máximo |
0,01 A |
| Capacidade de comutação, máximo |
0,24 W |
| Elemento de comutação |
1 contacto normalmente aberto (NA), 2 contactos normalmente fechados (NF) |
| Princípio de comutação |
Contactos reed, atuação sem contacto físico |
| Frequência de comutação, máximo |
5 Hz |
Indicação de estado
| Orientação (Indicação integrada, estado) |
LED aceso, quando a porta de proteção está fechada |
Escopo do fornecimento
| Escopo do fornecimento |
O atuador não está incluído no fornecimento. |
Acessórios
| Recomendação (Atuador) |
BPS 40S-2 BPS 40S-1-C BPS 40S-2-C BPS 40S-1 |
| Recomendação dispositivo interruptor de segurança |
SRB-E-301ST SRB-E-201LC |
Orientação
| Orientação (geral) |
Diagrama mostrando os símbolos dos contactos fechados no dispositivo de segurança A utilização dos contactos nas versões com ou sem LED é idêntida |
Exemplo de comutação
| Orientação (exemplo de comutação) |
O contacto S21-S22 terá que ser integrado ao circuito de segurança |
Filtro de idioma
Ficha técnica
Manual de instruções e Declaração de conformidade
Certificação UL
Certificação ECOLAB
SISTEMA-VDMA Biblioteca/Library
Faça download da versão mais recente do Adobe Reader

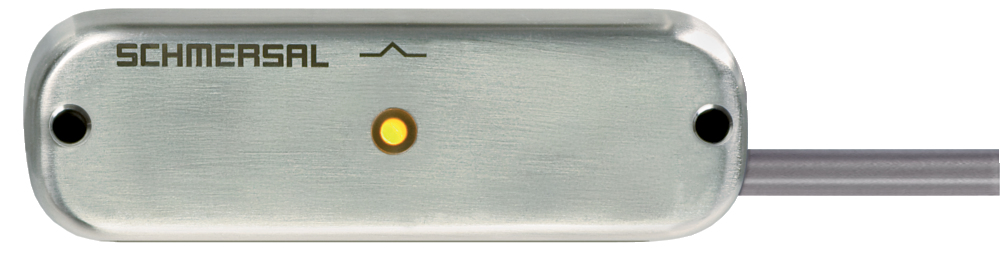

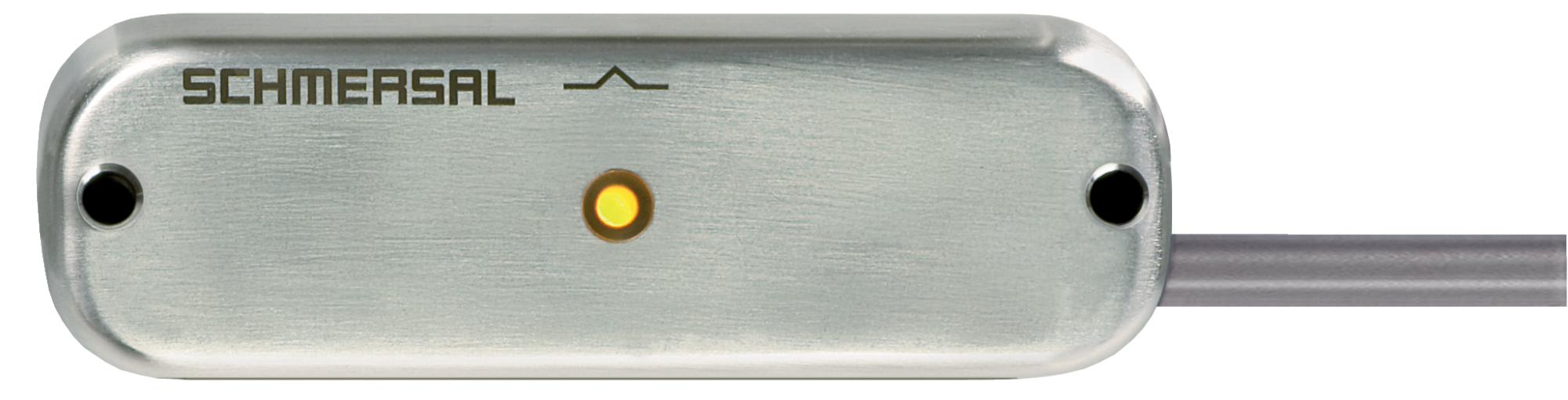

Foto do produto (foto individual do catálogo )
ID: kbns4f04
| 137,1 kB | .jpg | 352.778 x 89.958 mm - 1000 x 255 px - 72 dpi
| 18,4 kB | .png | 74.083 x 19.05 mm - 210 x 54 px - 72 dpi
| 18,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 1,3 MB | .png | 145.143 x 37.011 mm - 2000 x 510 px - 350 dpi
| 18,7 kB | .jpg | 123.47200000000001 x 31.397000000000002 mm - 350 x 89 px - 72 dpi
Desenho dimensional componente básico
Diagrama
Codificação pela tecnologia RFID conforme ISO 14119
Contacto NF de rutura positiva
atuado
não atuado
Contacto normalmente aberto
Contacto normalmente fechado
Curva de característica
Curva de característica
103009970 SRB-E-201LC
- Terminais roscados encaixáveis com codificação
- STOP 0 Função
- 1 oder 2 canal conectar
- Botão de arranque / Auto-arranque
- 2 Saídas de segurança 2 A
- 1 Saída de sinal
103009973 SRB-E-204ST
- Terminais roscados encaixáveis com codificação
- STOP 0 Função
- Monitorização de 4 sensores
- Botão de arranque / Auto-arranque
- 2 Saídas de segurança
- 4 Saídas de sinalização
103007672 SRB-E-301ST
- Terminais roscados encaixáveis com codificação
- STOP 0 Função
- 1 oder 2 canal conectar
- Botão de arranque / Auto-arranque
- 1 Contacto auxiliar
- 3 contactos de segurança
101215266 BPS 40S-1-C
- Aço inoxidável
- Actuador e sensor no mesmo plano de montagem
101215267 BPS 40S-2-C
- Aço inoxidável
- Actuador 90 °fixo ao sensor
101215268 BPS 40S-1
- Aço inoxidável
- Actuador e sensor no mesmo plano de montagem
101215269 BPS 40S-2
- Aço inoxidável
- Actuador 90 °fixo ao sensor
103004893 RM40S-1C
- Batente de porta com função de engate magnético
- combinável em todos os lados
- Força de encaixe em função da montagem
- Aço inoxidável
- Insensível quanto a presença de sujeira
- Adequado para a indústria alimentícia
103004896 RM40S
- Batente de porta com função de engate magnético
- combinável em todos os lados
- Força de encaixe em função da montagem
- Aço inoxidável
- Insensível quanto a presença de sujeira
- Adequado para a indústria alimentícia
103004897 RM40S-C
- Batente de porta com função de engate magnético
- combinável em todos os lados
- Força de encaixe em função da montagem
- Aço inoxidável
- Insensível quanto a presença de sujeira
- Adequado para a indústria alimentícia
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | BNS 40S |
| Type: | See ordering code |
| Description of the component: | Coded safety-sensor with magnetic operating principle in combination with the SRB(-E) / PROTECT-SELECT / PSC1 safety-monitoring modules from Schmersal or an equivalent safety-oriented control system fulfilling the requirements of the EN 60947-5-3. |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-3:2013 EN ISO 14119:2025 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, February 6, 2026 |
 |
| Authorised signature Philip Schmersal Managing Director |
Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú
Os dados e informações anteriores foram verificados cuidadosamente. As imagens podem ser diferentes do original. Mais informações técnicas podem ser encontradas nos manuais de instruções. Sujeito a modificações técnicas e erros.
