BNS 33S-12Z

Número de artigo: 101184324
Arquivo
BNS 33S-12Z

Descargas

ePLAN Dados
CADENAS Ficheiros CAD
SISTEMA Dados
  • Aço inoxidável
  • Ligação do cabo adequada para a indústria alimentar.
  • É possível fazer a instalação oculta
  • 88 mm x 27 mm x 14,5 mm
  • Longa durabilidade
  • nenhum desgaste mecânico
  • Insensível quanto a presença de sujeira
  • Insensível quanto a deslocamentos laterais

Dados para encomenda

Revisão (capacidade de entregar)

Produto descontinuado
Descrição do tipo de produtos

BNS 33S-12Z
Número de artigo (Número de encomenda)

101184324
EAN (European Article Number)

4030661322209
Número eCl@ss, versão 12.0

27-27-44-01
Número eCl@ss, versão 11.0

27-27-24-02
Número eCl@ss, versão 9.0

27-27-24-02
Número ETIM, versão 7.0

EC002544
Número ETIM, versão 6.0

EC002544

Propriedades globais

Instruções

BG-GS-ET-14

EN IEC 60947-5-3
Nível de codificação conforme EN ISO 14119

baixa
Princípio ativo

Transmissão magnética
Condição de instalação (mecânico)

não "flush"
Material do invólucro

Aço inoxidável
Peso bruto

170 g

Propriedades globais - Características

Codificação

Sim
Unidade de avaliação de pré-requisito

Sim
Número de normalmente fechados

2
Número de normalmente abertos

1

Classificação

Certificados

EN ISO 13849-1
Vida útil

20 Jahr(e)

Classificação - saídas de segurança

valor B10D, Contacto normalmente fechado/contacto normalmente aberto (NC/NO)

25.000.000 Schaltspiele

Dados mecânicos

Área ativa

lateral
Elemento de atuação

Íman
Direção do movimento

Frontal à área ativa

Mechanical data - Switching distances

Distância do interruptor garantida "ON" Sao

8 mm
Distância do interruptor garantida "OFF" Sar

18 mm
Nota (distância do interruptor)

All switching distances in accordance EN IEC 60947-5-3

Dados mecânicos - Tecnologia conectiva

Comprimento do cabo

1 m
Tipo de conexão

Cabo
Secção do fio

0,25 mm2
Secção do fio

23 AWG
Material do manto do cabo

PVC

Dados mecânicos - dimensões

Comprimento de sensor

14,5 mm
Largura de sensor

88 mm
Altura do sensor

27 mm

Ambiente

Tipo de proteção

IP69K
Temperatura ambiente

-25 ... +70 °C
Temperatura para armazenar e transportar

-25 ... +80 °C
Resistência à vibração

10 … 55 Hz, amplitude 1 mm
Resistência a impactos

30 g / 11 ms

Dados elétricos

Tensão de comutação, máximo

100 VAC
Tensão de comutação, máximo

100 VDC
Corrente de comutação, máximo

0,25 A
Capacidade de comutação, máximo

3 W
Elemento de comutação

1 contacto normalmente aberto (NA), 2 contactos normalmente fechados (NF)
Princípio de comutação

Contactos reed, atuação sem contacto físico

Frequência de comutação, máximo

5 Hz

Escopo do fornecimento

Escopo do fornecimento

O atuador não está incluído no fornecimento.

Acessórios

Recomendação (Atuador)

BPS 33S
Recomendação dispositivo interruptor de segurança

SRB-E-301ST

SRB-E-201LC

Orientação

Orientação (geral)

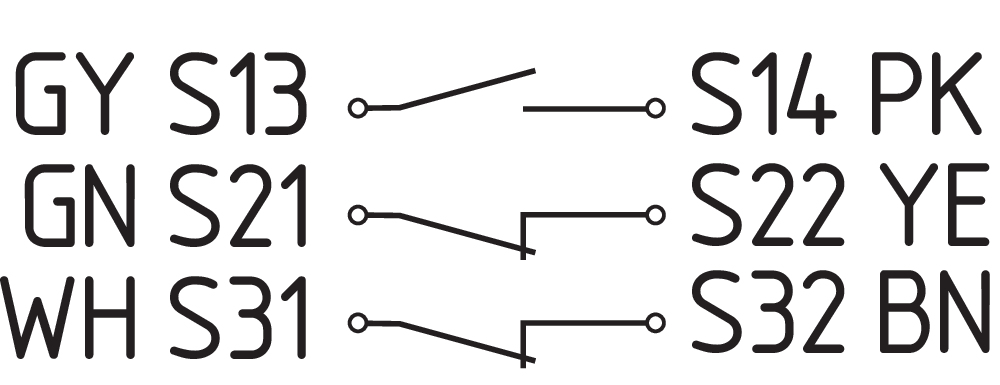

Diagrama mostrando os símbolos dos contactos fechados no dispositivo de segurança

A utilização dos contactos nas versões com ou sem LED é idêntida

Exemplo de comutação

Orientação (exemplo de comutação)

O contacto S21-S22 terá que ser integrado ao circuito de segurança
