BNS 180-11Z

Número de artigo: 101120933
BNS 180-11Z

Descargas

ePLAN Dados
CADENAS Ficheiros CAD
SISTEMA Dados
Descrição do tipo de produtos:

BNS 180-(1)Z-(2)


(1)
111 contacto normalmente aberto (NA) / 1 normalmente fechado (NF)
121 contacto normalmente aberto (NA) / 2 normalmente fechado (NF)
022 normalmente fechado (NF)

(2)
2187-2Contactos conduzidos individualmente até a parte externa
Nem todos os dispositivos que estão listados no código de modelo estão disponíveis para fornecimento e/ou são tecnicamente viáveis.
  • Invólucro em termoplástico
  • Adequado para a indústria alimentícia apenas em combinação com BP 15 SS
  • Distância de accionamento especialmente longa
  • Ø M 18 x 1
  • Longa durabilidade
  • nenhum desgaste mecânico
  • Insensível quanto a deslocamentos laterais
  • Insensível quanto a presença de sujeira
  • Sem codificação, instalação oculta de acordo com ISO 14119

Dados para encomenda

Descrição do tipo de produtos

BNS 180-11Z
Número de artigo (Número de encomenda)

101120933
EAN (European Article Number)

4030661049359
Número eCl@ss, versão 12.0

27-27-44-01
Número eCl@ss, versão 11.0

27-27-24-02
Número eCl@ss, versão 9.0

27-27-24-02
Número ETIM, versão 7.0

EC002544
Número ETIM, versão 6.0

EC002544

Homologações - Instruções

Certificados

cULus

Propriedades globais

Instruções

BG-GS-ET-14

EN IEC 60947-5-3
Nível de codificação conforme EN ISO 14119

Nenhum
Princípio ativo

Transmissão magnética
Condição de instalação (mecânico)

quase-flush
Material do invólucro

Plástico, termoplástico reforçado com fibra de vidro
Peso bruto

50 g

Propriedades globais - Características

Codificação

Sim
Número de normalmente fechados

1
Número de normalmente abertos

1
Número de contactos de segurança

2

Classificação

Certificados

EN ISO 13849-1
Vida útil

20 Jahr(e)

Classificação - saídas de segurança

valor B10D, Contacto normalmente fechado/contacto normalmente aberto (NC/NO)

25.000.000 Schaltspiele

Dados mecânicos

Elemento de atuação

Íman
Distância de comutação do atuador

Iman de accionamento BP 6, Sao: 10 mm

Iman de accionamento BP 6, Sar: 22 mm

Iman de accionamento BP 8, Sao: 10 mm

Iman de accionamento BP 8, Sar: 22 mm

Iman de accionamento BP 10, Sao: 20 mm

Iman de accionamento BP 10, Sar: 32 mm

Iman de accionamento BP 15 SS, Sao: 20 mm

Iman de accionamento BP 15 SS, Sar: 32 mm
Direção do movimento

Frontal à área ativa

Mechanical data - Switching distances

Distância do interruptor garantida "ON" Sao

20 mm
Distância do interruptor garantida "OFF" Sar

32 mm
Nota (distância do interruptor)

All switching distances in accordance EN IEC 60947-5-3

Dados mecânicos - Tecnologia conectiva

Comprimento do cabo

1 m
Tipo de conexão

Cabo
Número dos fios condutores

4
Secção do fio

0,25 mm2
Secção do fio

23 AWG
Material do manto do cabo

PVC

Dados mecânicos - dimensões

Rosca ISO do sensor

M18
Comprimento de sensor

36 mm

Ambiente

Tipo de proteção

IP67
Temperatura ambiente

-25 ... +70 °C
Temperatura para armazenar e transportar

-25 ... +70 °C
Resistência à vibração

10 … 55 Hz, amplitude 1 mm
Resistência a impactos

30 g / 11 ms

Dados elétricos

Tensão de comutação, máximo

100 VAC
Tensão de comutação, máximo

100 VDC
Corrente de comutação, máximo

0,25 A
Capacidade de comutação, máximo

3 W
Elemento de comutação

1 contacto normalmente aberto (NA), 1 contacto normalmente fechado (NF)
Frequência de comutação, máximo

5 Hz

Escopo do fornecimento

Escopo do fornecimento

O atuador não está incluído no fornecimento.

Acessórios

Recomendação (Atuador)

BP 10

BP 8

BP 6

BP 15 SS
Recomendação dispositivo interruptor de segurança

SRB-E-301ST

SRB-E-201LC

Orientação

Orientação (geral)

Diagrama mostrando os símbolos dos contactos fechados no dispositivo de segurança

O sensor de segurança deverá ser montado de tal maneira, que não seja possível acioná-lo através de um íman (instalação oculta de acordo com EN ISO 14119).

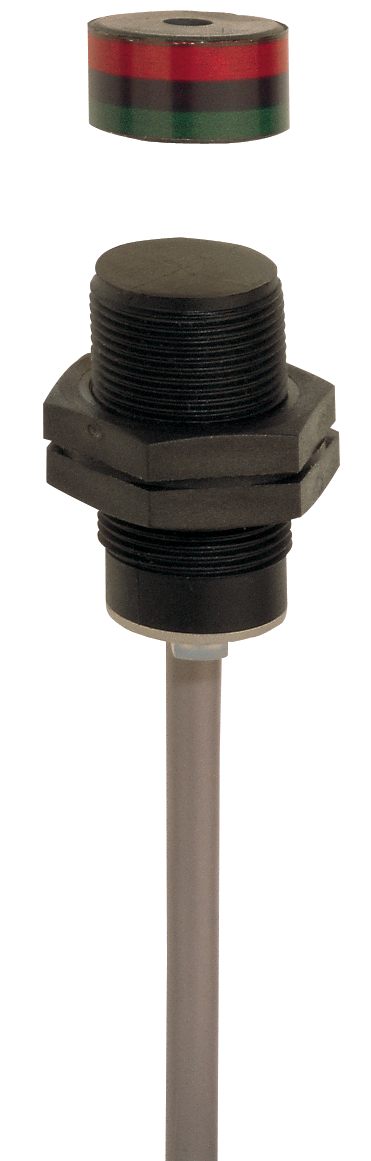

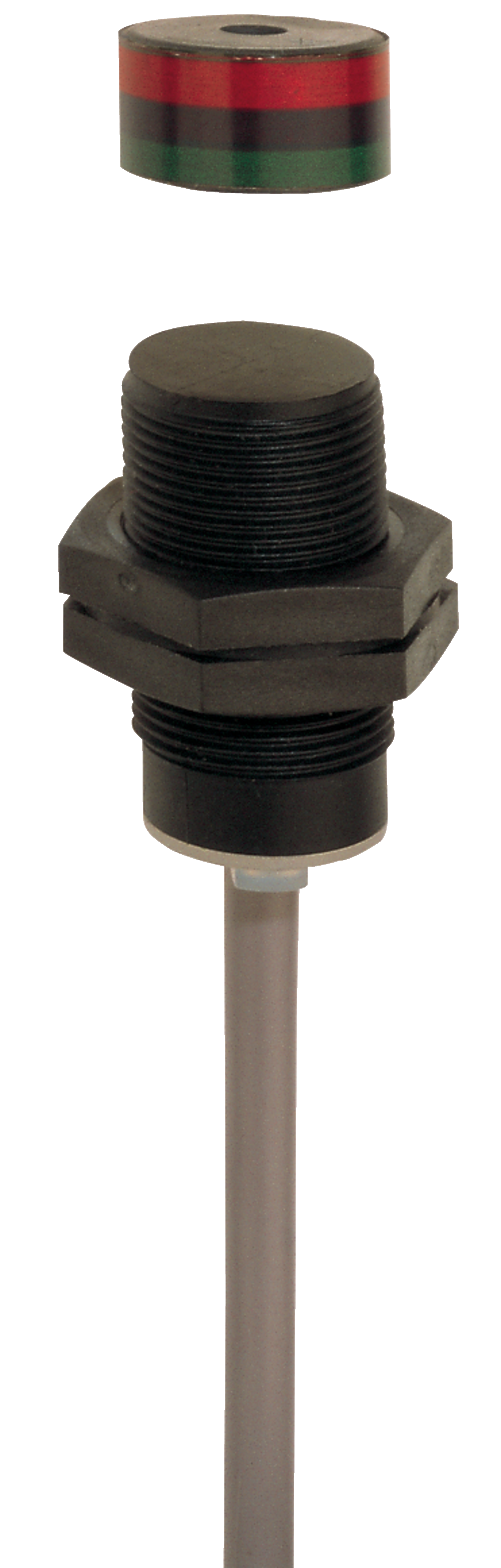

Foto do produto (foto individual do catálogo )

kbns1f02

ID: kbns1f02

| 228,7 kB | .jpg | 130.881 x 409.57500000000005 mm - 371 x 1161 px - 72 dpi

| 88,8 kB | .png | 74.083 x 231.775 mm - 210 x 657 px - 72 dpi

| 18,0 kB | .jpg | 39.511 x 123.47200000000001 mm - 112 x 350 px - 72 dpi

| 15,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 8,0 MB | .png | 166.55700000000002 x 521.158 mm - 2000 x 6258 px - 305 dpi

Desenho dimensional componente básico

1bns1g02

ID: 1bns1g02

| 31,2 kB | .cdr |

| 5,6 kB | .png | 74.083 x 51.506 mm - 210 x 146 px - 72 dpi

| 67,5 kB | .jpg | 352.778 x 245.88600000000002 mm - 1000 x 697 px - 72 dpi

Diagrama

k1o1sk19

ID: k1o1sk19

| 53,4 kB | .jpg | 352.778 x 83.961 mm - 1000 x 238 px - 72 dpi

| 2,8 kB | .png | 74.083 x 17.639 mm - 210 x 50 px - 72 dpi

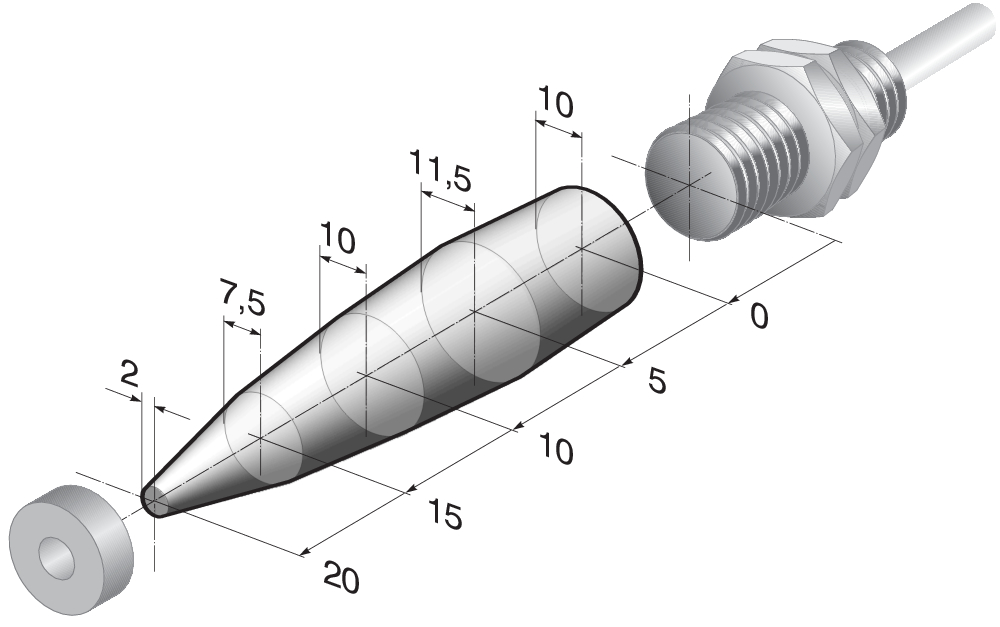

Curva de característica

kbns1a01

ID: kbns1a01

| 17,5 kB | .png | 74.083 x 46.567 mm - 210 x 132 px - 72 dpi

| 135,8 kB | .jpg | 352.778 x 221.192 mm - 1000 x 627 px - 72 dpi

EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:BNS 180
Type:See ordering code
Description of the component:Safety-sensor with magnetic operating principle in combination with the SRB(-E) / PROTECT-SELECT / PSC1 safety-monitoring modules from Schmersal or an equivalent safety-oriented control system fulfilling the requirements of the EN 60947-5-3.
Relevant Directives:Machinery Directive2006/42/EC
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-3:2013
EN ISO 14119:2013
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, May 12, 2025
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:BNS 180
Type:See ordering code
Description of the component:Safety-sensor with magnetic operating principle in combination with the SRB(-E) / PROTECT-SELECT / PSC1 safety-monitoring modules from Schmersal or an equivalent safety-oriented control system fulfilling the requirements of the
EN 60947-5-3.
Relevant legislation:Supply of Machinery (Safety) Regulations2008
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 60947-5-3:2013
EN ISO 14119:2013
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, May 12, 2025
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
