AZ/AZM201-B30-LTAG1P1

Número de artigo: 103013498

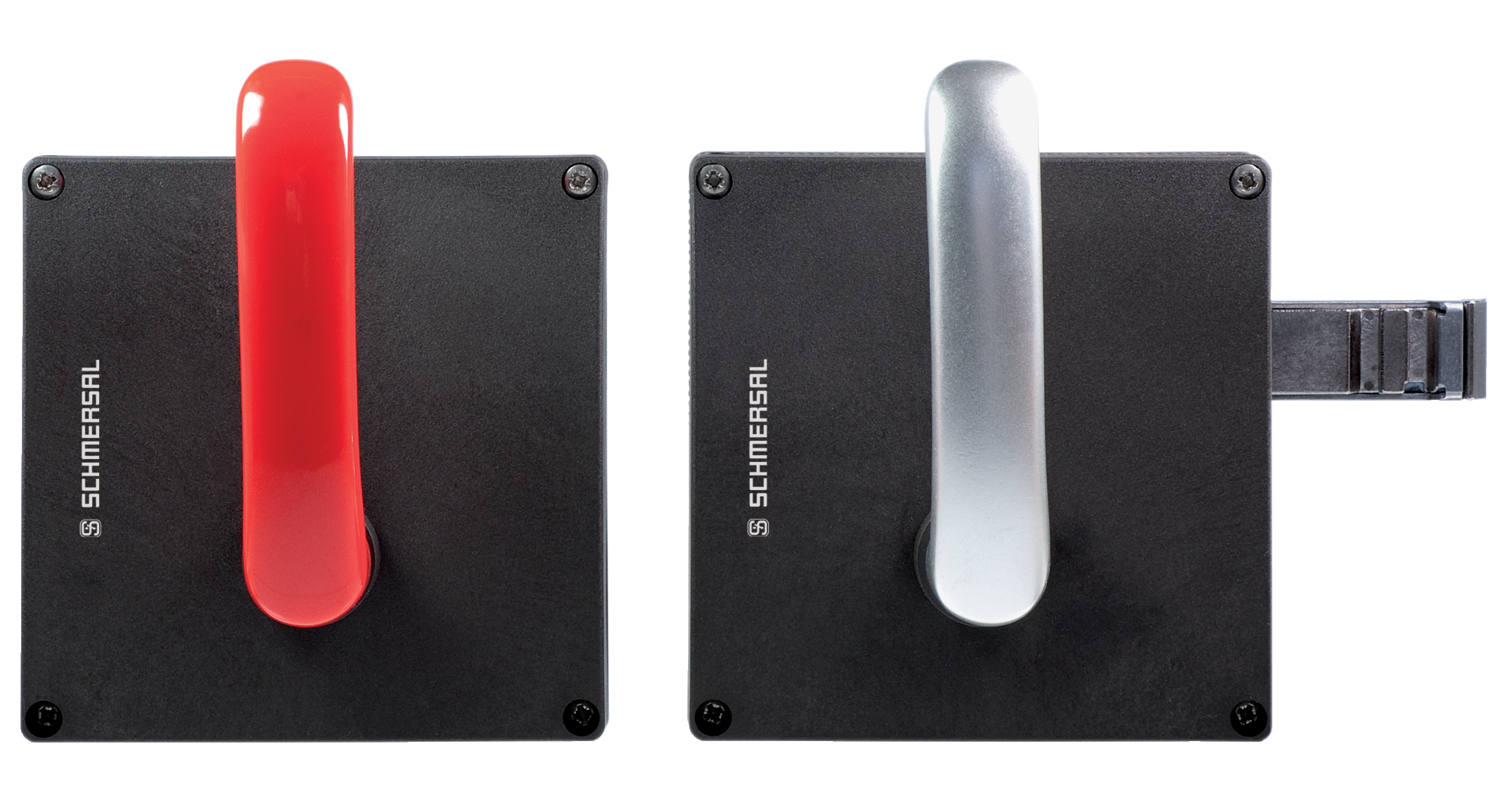

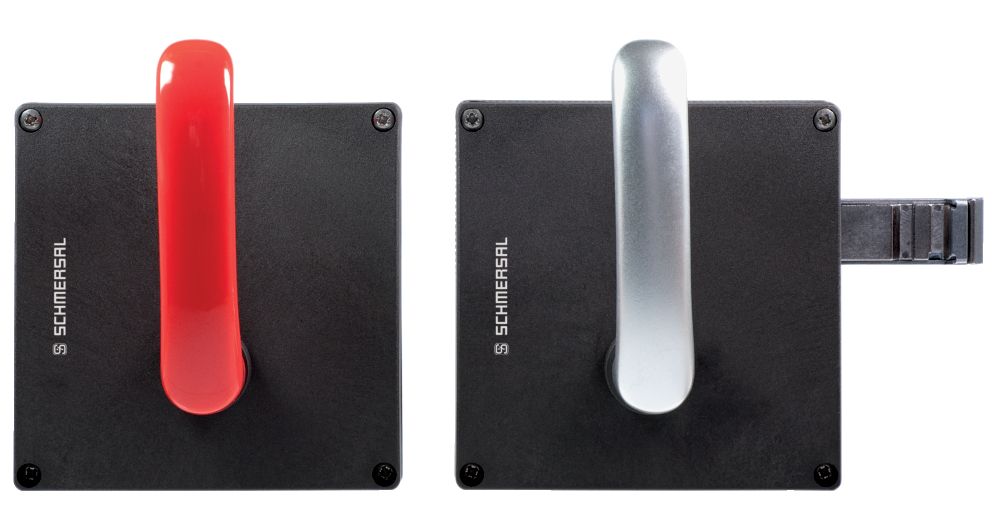

AZ/AZM201-B30-LTAG1P1

Descargas

ePLAN Dados
CADENAS Ficheiros CAD
SISTEMA Dados
Descrição do tipo de produtos:

AZ/AZM201-B30-(1)T(2)(3)(4)-(5)


(1)
LPorta com fechamento à esquerda
RPorta lateral direita

(2)
APara montagem exterior
IPara montagem interior

(3)
G1com Alavanca
G2com Botão seletor

(4)
P1com desbloqueio de fuga em emergência
P20Com desbloqueio de fuga em emergência Metal (Só para montagem exterior possível)
P25Com desbloqueio de fuga em emergência puxador rebaixado (Só para montagem exterior possível)
P30/P31Com tirantes de bloqueio (Só para montagem exterior possível)

(5)
semsem Bloqueador
SZCom bloqueador (Só para montagem exterior possível)
Nem todos os dispositivos que estão listados no código de modelo estão disponíveis para fornecimento e/ou são tecnicamente viáveis.
  • Para portas com fechamento à esquerda
  • com maçaneta da porta e punho de desbloqueio de fuga
  • Adequado para portas de correr
  • Simples e de operação intuitiva
  • Sem risco de lesão por actuador sobressaído
  • Dispensa acessórios
  • Actuador não sobressaído na zona de abertura

Dados para encomenda

Descrição do tipo de produtos

AZ/AZM201-B30-LTAG1P1
Número de artigo (Número de encomenda)

103013498
EAN (European Article Number)

4030661493466
Número eCl@ss, versão 12.0

27-27-26-06
Número eCl@ss, versão 11.0

27-27-26-06
Número eCl@ss, versão 9.0

27-27-26-06
Número ETIM, versão 7.0

EC001487
Número ETIM, versão 6.0

EC001487

Homologações - Instruções

Orientação

Certificados apenas em combinação com AZ/AZM201

Propriedades globais

Material do invólucro

Plástico, termoplástico reforçado com fibra de vidro
Material do atuador

zinco fundido sob pressão
Material dos acionadores

Alumínio, revestido a plástico
Material do desbloqueio de emergência de fuga

Material, revestido a plástico
Peso bruto

1.054 g

Propriedades globais - Características

Dispositivo de desbloqueio de emergência (anti-pânico)

Sim

Dados mecânicos

Maçaneta

Alavanca
Resistência mecânica, Mínimo

1.000.000 Schaltspiele
Dobradiça de porta

À esquerda
Força de engate FZh segundo a EN ISO 14119

2.000 N
Força de engate Fmax, máximo

2.600 N
atuador montado

Lado externo

Dados mecânicos - dimensões

Comprimento do atuador

94 mm
Largura do atuador

115 mm
Altura do atuador

115 mm
Length of the emergency exit

68 mm
Largura do desbloqueio de emergência de fuga

115 mm
Altura da desbloqueio de emergência de fuga

115 mm

Escopo do fornecimento

Escopo do fornecimento

O encravamento e o atuador têm de ser comprados em separado.
