ATUADOR AZM 161-B1ES
ATUADOR AZM 161-B1ES
- Actuador recto
- Particularmente apropriado para portas deslizantes
Dados para encomenda
| Descrição do tipo de produtos |
ATUADOR AZM 161-B1ES |
| Número de artigo (Número de encomenda) |
101171859 |
| EAN (European Article Number) |
4030661299600 |
| Número eCl@ss, versão 12.0 |
27-27-26-06 |
| Número eCl@ss, versão 11.0 |
27-27-26-06 |
| Número eCl@ss, versão 9.0 |
27-27-26-06 |
| Número ETIM, versão 7.0 |
EC001487 |
| Número ETIM, versão 6.0 |
EC001487 |
Propriedades globais
| Nível de codificação conforme EN ISO 14119 |
baixa |
| Material do atuador |
Aço inoxidável (V2A) |
| Peso bruto |
30 g |
Dados mecânicos
| Atuador |
reto |
| Folga do atuador da direção de acionamento |
2 mm |
Orientação
| Orientação (geral) |
Em portas giratórias, o raio mínimo de acionamento em linha com o plano do atuador é de 150 mm Em portas giratórias, o raio mínimo de acionamento em linha com o plano do atuador é de 180 mm |
Filtro de idioma
Ficha técnica
Manual de instruções (anexo/manual breve)
Faça download da versão mais recente do Adobe Reader

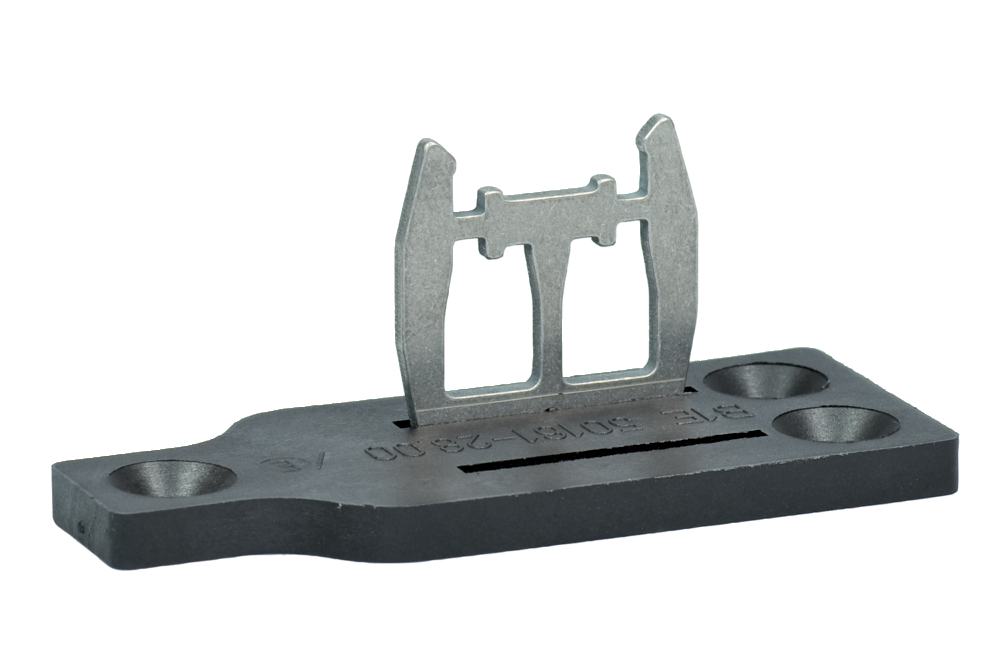

Foto do produto (foto individual do catálogo )
ID: kazm1f44
| 7,3 MB | .tif | 195.4 x 130.2 mm - 1954 x 1302 px - 254 dpi
| 183,2 kB | .jpg | 352.778 x 235.303 mm - 1000 x 667 px - 72 dpi
| 16,3 kB | .png | 74.083 x 49.389 mm - 210 x 140 px - 72 dpi
| 24,7 kB | .jpg | 123.47200000000001 x 82.197 mm - 350 x 233 px - 72 dpi
| 20,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

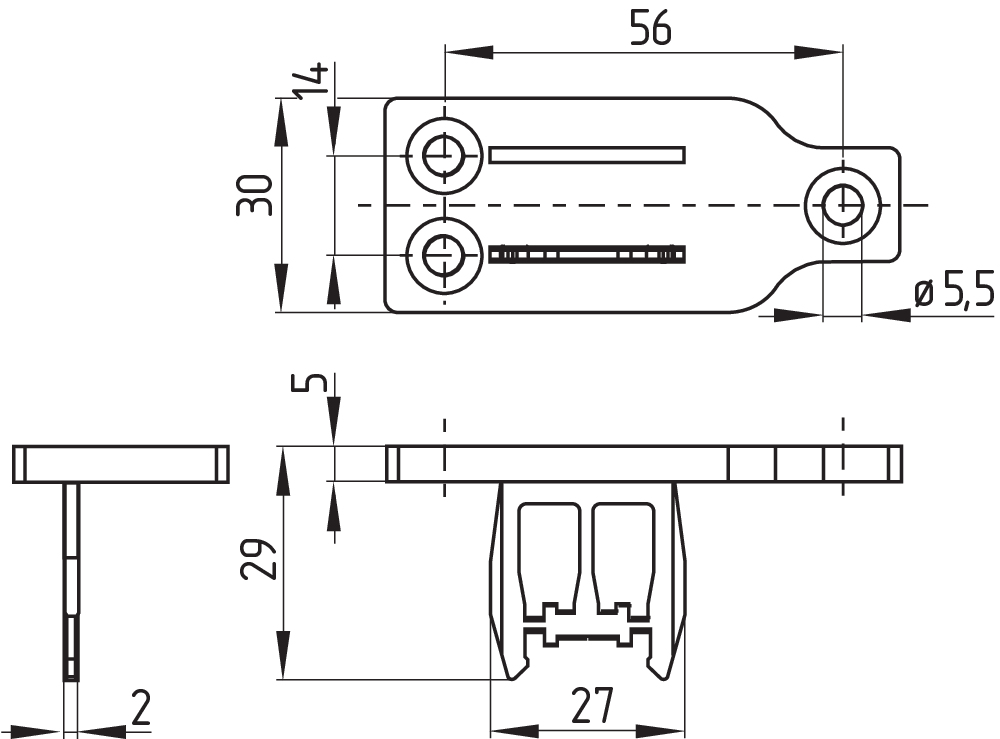

Desenho dimensional Atuador
Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú
Os dados e informações anteriores foram verificados cuidadosamente. As imagens podem ser diferentes do original. Mais informações técnicas podem ser encontradas nos manuais de instruções. Sujeito a modificações técnicas e erros.
