UV9H 431Y
UV9H 431Y
Downloads
- metallhus
- 1 Kontakt
- 62 mm x 58 mm x 50 mm ( grunnleggende komponent)
- Omkoblingspunkter og kontaktfunksjon kan justeres
- 1 Kabelinngang M 20 x 1.5
- Aktuatorhodet kan reposisjoneres i trinn 4 x 90°
- Kontinuerlig justering av spakens posisjon 360°
- Spaken kan transponeres med 180°
- Stålstang
Bestillingsinformasjon
| Note (Delivery capacity) |
Ikke tilgjengelig! |
| Produkt-typebetegnelse |
UV9H 431Y |
| Artikkelnummer (bestillingsnummer) |
101060487 |
| EAN (European Article Number) |
4030661044804 |
| eCl@ss-nummer, versjon 12.0 |
27-27-06-01 |
| eCl@ss-nummer, versjon 11.0 |
27-27-06-01 |
| eCl@ss-nummer, versjon 9.0 |
27-27-06-01 |
| ETIM-nummer, versjon 7.0 |
EC000030 |
| ETIM-nummer, versjon 6.0 |
EC000030 |
Tillatelser - Standard
| Data |
cULus |
Gobale egenskaper
| Standard |
EN IEC 60947-5-1 |
| Aktivt prinsipp |
mekanisk |
| Kapslingsmateriale |
formstøpt lett legering |
| Materialet for husbelegg |
lakkert |
| Materiale for stangen |
Stål |
| Bruttovekt |
415 g |
Gobale egenskaper - Karakteristikker
| Antall åpnere |
1 |
Mekaniske data
| Betjeningselement |
Justerbar pinne |
| Mekanisk levetid, minimum |
10.000.000 bevegelser |
| Aktueringsvinkel fra venstre for koblingsaksel |
30 ° |
| Aktueringsvinkel fra høyre for koblingsaksel |
30 ° |
| Contact opening |
2 x 1,5 mm |
| Aktueringshastighet, minimum |
1 mm/min |
| Aktueringshastighet, maksikum |
3 m/s |
| Note (Actuating speed) |
Aktueringshastighet med vertikal aktueringsvinkel for koblingsaksel |
Mechanical data - Connection technique
| Konnektor stikk |
Skrueforbindelse M20 x 1.5 |
| Kabeldimensjon, minimum |
1,5 mm² |
| Kabeldimensjon, maksimum |
2,5 mm² |
| Note |
Alle indikasjoner om kabelsnittet inkluderer lederhylsene. |
| Ledertverrsnitt |
13 AWG |
Mekaniske data - mål
| Lengde på sensor |
50 mm |
| Bredde på sensor |
62 mm |
| Høyde på sensor |
358 mm |
| Diameter på staven |
6 mm |
Omgivelsesbetingelser
| Tetthetsgrad |
IP65 |
| Arbeidstempratur |
-20 ... +60 °C |
Ambient conditions - Insulation values
| Isolasjonsspenning |
500 V |
Elektriske data
| Termisk teststrøm |
16 A |
| Koblingselement |
Åpner (NC) |
| Bryteprinsipp |
Glidekontakt |
| Materiale for kontakter, elekrisk |
Sølv |
Note
| Note (General) |
Type kontakt og brytepunkter kan fabrikkinnstilles på bestilling. |
Språk filter
Datablad
Bruksanvisning (vedlegg/hurtiganvisning)
EU-samsvarserkklæring
UL sertifikat
Last ned den nyeste versjonen av Adobe Reader

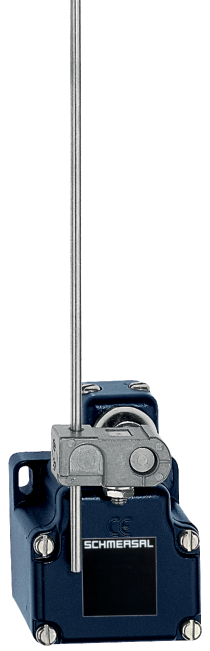

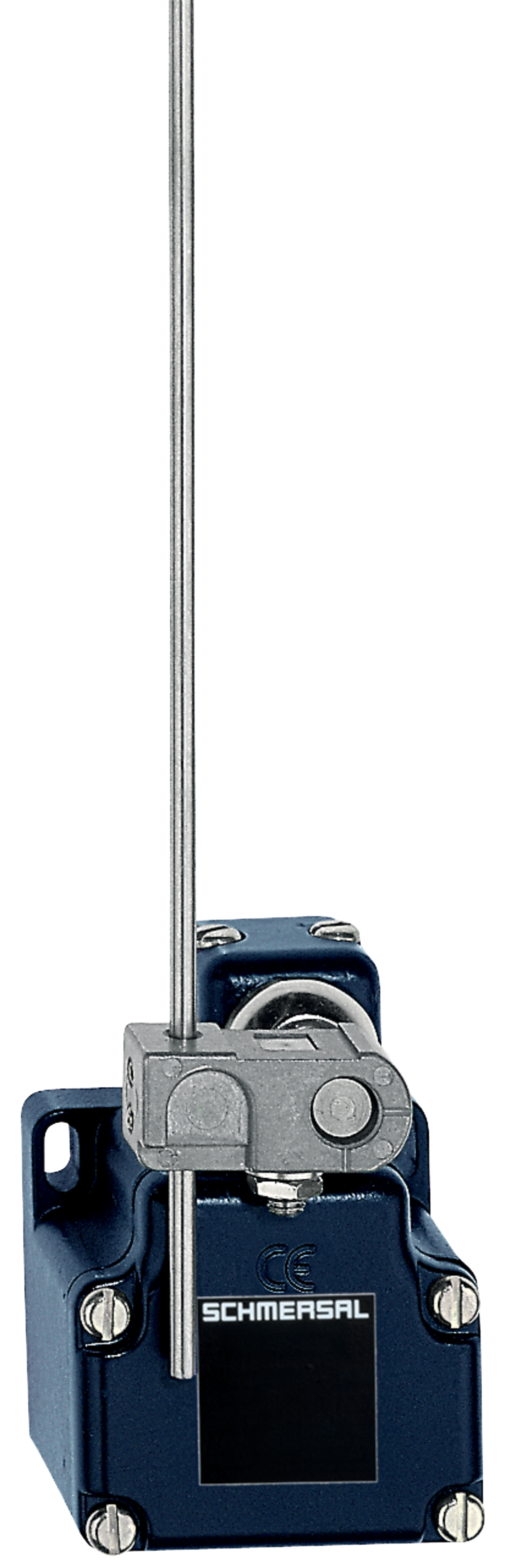

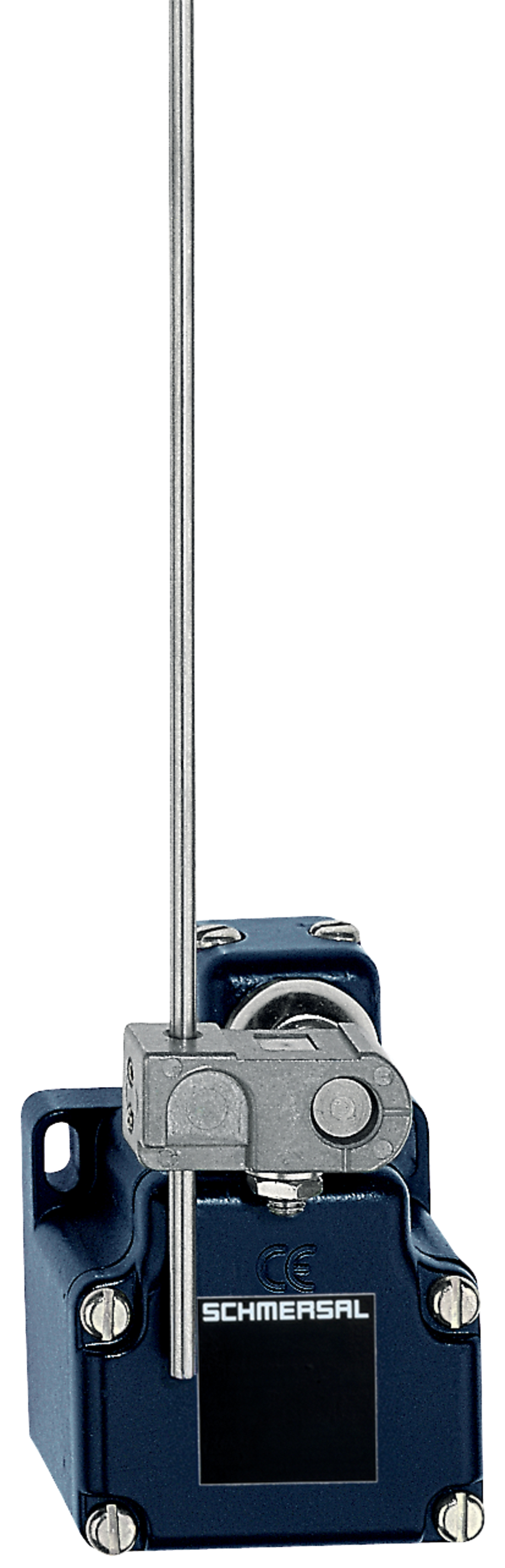

Produktbilde (enkelt katalogbilde)
ID: ku43hf18
| 740,2 kB | .jpg | 352.778 x 1095.0220000000002 mm - 1000 x 3104 px - 72 dpi
| 128,2 kB | .png | 74.083 x 229.65800000000002 mm - 210 x 651 px - 72 dpi
| 15,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 8,8 MB | .png | 166.55700000000002 x 516.994 mm - 2000 x 6208 px - 305 dpi
| 19,5 kB | .jpg | 39.864000000000004 x 123.47200000000001 mm - 113 x 350 px - 72 dpi
Dimensjonsriktig tegning grunnenhet
Dimensjonsriktig tegning betjener
Brytervandringsdiagram
Kontakt på
Kontakt av
Innstillingsområde
Pausepunkt
Tvangsåpningsvei/ -vinkelDiagram
Monitoring the interlock to EN ISO 14119
Positive break NC contact
Actuated
Not actuated
Normally-open contact
Normally-closed contact
Funksjonsprinsipp
Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda
Data og verdier er kontrollert omhyggelig. Bilder kan avvike fra originalen. Ytterligere tekniske data finner du i manualen. Tekniske modifiseringer og feil kan forkomme.
