T2S 422-10Y
T2S 422-10Y
Downloads
- 2 kabelinnganger M 20 x 1.5
- metallhus
- 1 Kontakt
- 106 mm x 71 mm x 63 mm (grunnleggende komponent)
- Tetthetsgrad IP65
- Med stor etter-reise
- Aktuatorhode med fanget rustfritt stål ball aktuator
Bestillingsinformasjon
| Produkt-typebetegnelse |
T2S 422-10Y |
| Artikkelnummer (bestillingsnummer) |
101058518 |
| EAN (European Article Number) |
4030661253749 |
| eCl@ss-nummer, versjon 12.0 |
27-27-06-01 |
| eCl@ss-nummer, versjon 11.0 |
27-27-06-01 |
| eCl@ss-nummer, versjon 9.0 |
27-27-06-01 |
| ETIM-nummer, versjon 7.0 |
EC000030 |
| ETIM-nummer, versjon 6.0 |
EC000030 |
Tillatelser - Standard
| Data |
INMETRO CCC |
Gobale egenskaper
| Standard |
EN IEC 60947-5-1 |
| Aktivt prinsipp |
mekanisk |
| Stempelform |
Sfære |
| Kapslingsmateriale |
Støpt jern, galvanisert |
| Materialet for husbelegg |
lakkert |
| Bruttovekt |
1.010 g |
Gobale egenskaper - Karakteristikker
| Antall lukkere |
1 |
Klassifisering
| B10D Åpner (NC) |
2.000.000 bevegelser |
Mekaniske data
| Betjeningselement |
Nok |
| Mekanisk levetid, minimum |
10.000.000 bevegelser |
| Aktueringsvinkel |
20 ° |
| Contact opening |
2 x 6 mm |
| Aktueringshastighet, minimum |
1 mm/min |
| Aktueringshastighet, maksikum |
1 m/s |
| Note (Actuating speed) |
Aktueringshastighet med vertikal aktueringsvinkel for koblingsaksel |
Mechanical data - Connection technique
| Konnektor stikk |
Skrueforbindelse M20 x 1.5 |
| Kabeldimensjon, minimum |
1,5 mm² |
| Kabeldimensjon, maksimum |
2,5 mm² |
| Note |
Alle indikasjoner om kabelsnittet inkluderer lederhylsene. |
| Ledertverrsnitt |
13 AWG |
Mekaniske data - mål
| Lengde på sensor |
63 mm |
| Bredde på sensor |
106 mm |
| Høyde på sensor |
133 mm |
| Diameter på medbringeren |
10 mm |
Omgivelsesbetingelser
| Tetthetsgrad |
IP65 |
| Arbeidstempratur |
-30 ... +90 °C |
Ambient conditions - Insulation values
| Isolasjonsspenning |
400 V |
Elektriske data
| Termisk teststrøm |
16 A |
| Utstyrskategori AC-15 |
400 VAC |
| Utstyrskategori AC-15 |
4 A |
| Koblingselement |
Normalt åpen kontakt (NO) |
| Note (Switching element) |
med dobbelt brudd |
| Bryteprinsipp |
Glidekontakt |
| Materiale for kontakter, elekrisk |
Sølv |
Note
| Note (General) |
Aktuering fra siden av stempelet bør unngås, siden dette reduserer den mekaniske levetiden til stillingsbryteren. |
Språk filter
Datablad
Bruksanvisning og konformitetserklæring
CCC-sertifisering
DNV-GL sertifikat
Last ned den nyeste versjonen av Adobe Reader

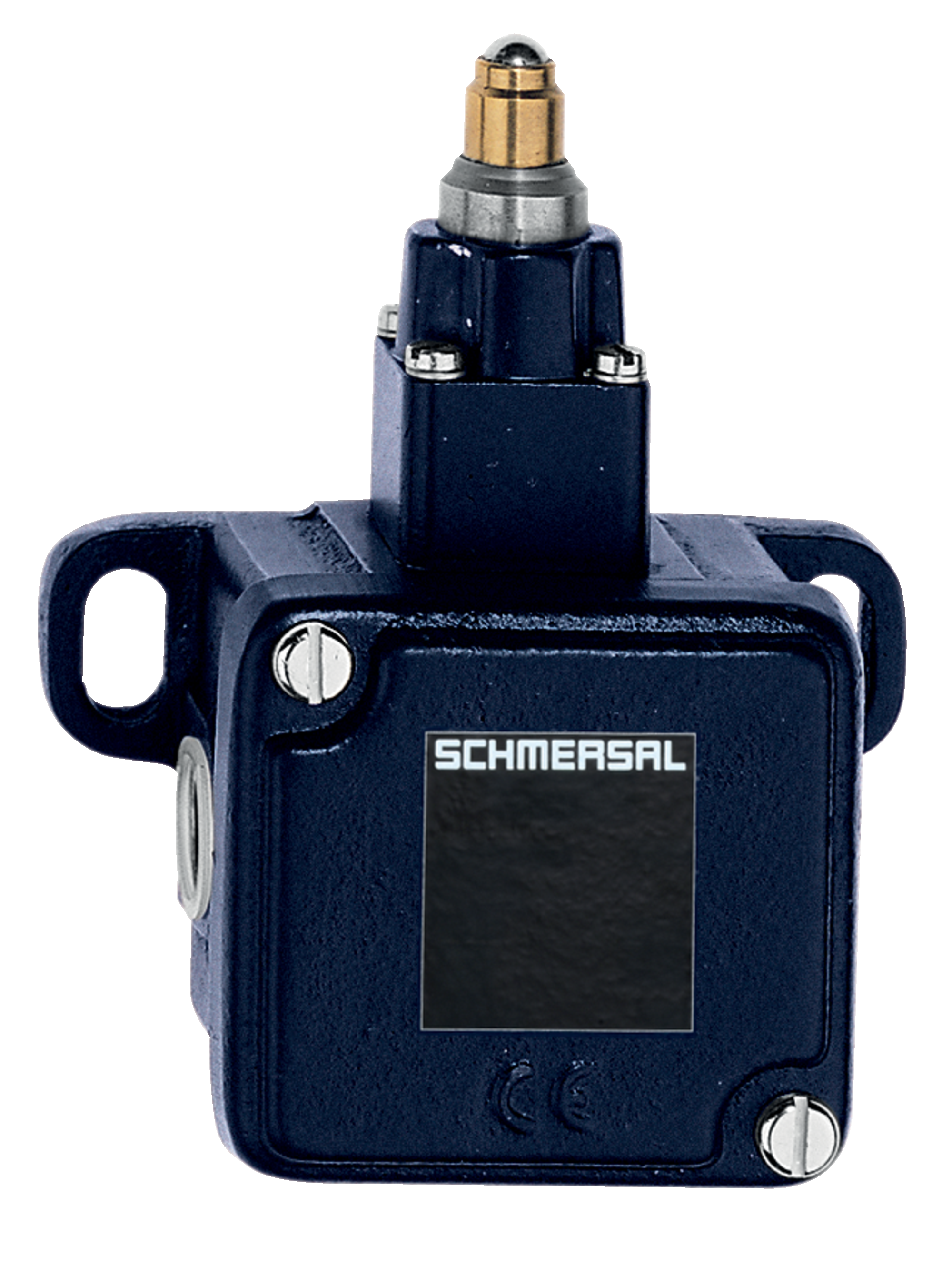

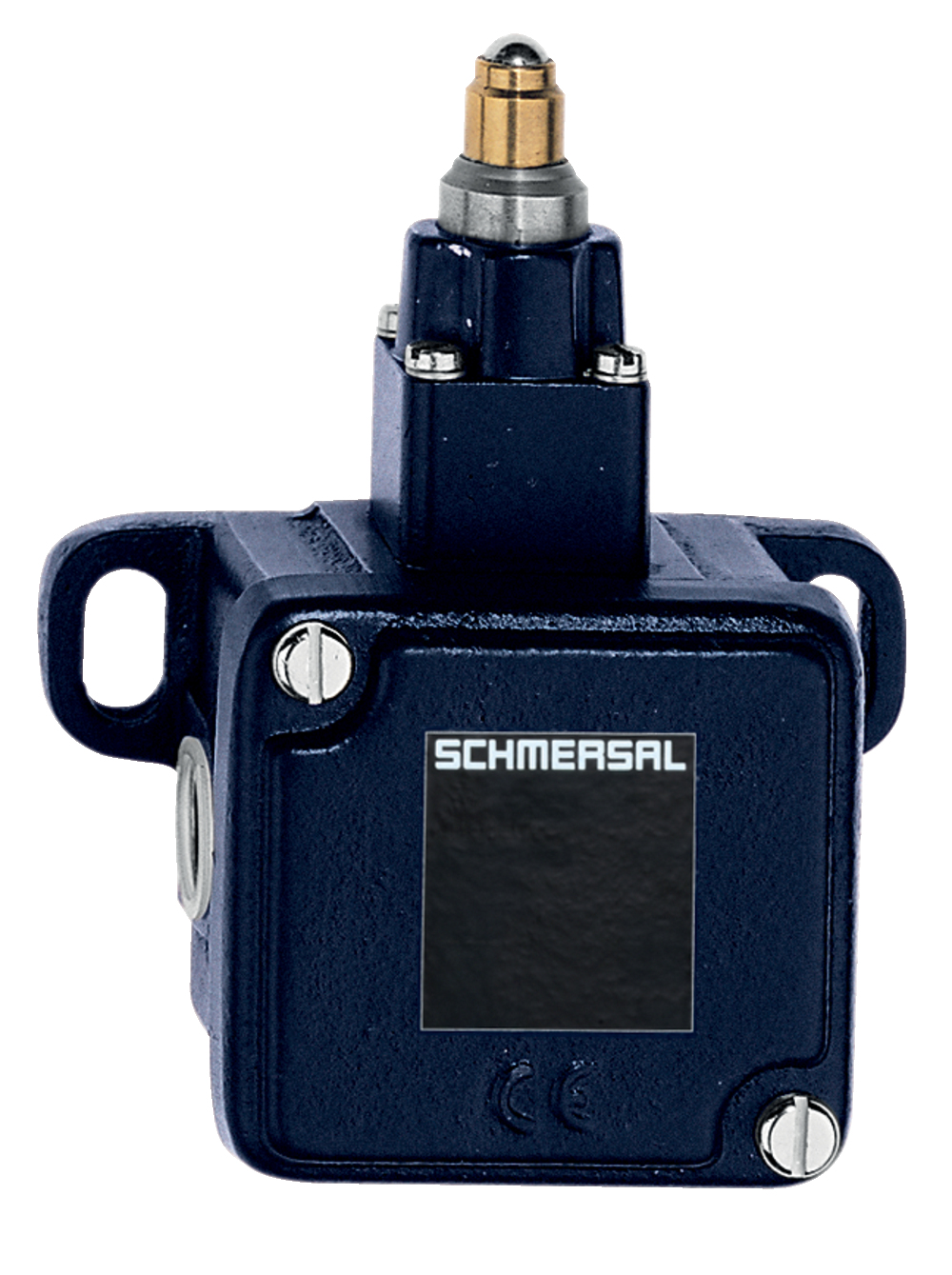

Produktbilde (enkelt katalogbilde)
ID: kt422f03
| 608,6 kB | .jpg | 352.778 x 472.369 mm - 1000 x 1339 px - 72 dpi
| 71,7 kB | .png | 74.083 x 99.131 mm - 210 x 281 px - 72 dpi
| 39,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 5,6 MB | .png | 166.55700000000002 x 223.104 mm - 2000 x 2679 px - 305 dpi
| 53,1 kB | .jpg | 92.075 x 123.47200000000001 mm - 261 x 350 px - 72 dpi
Dimensjonsriktig tegning grunnenhet
Dimensjonsriktig tegning betjener

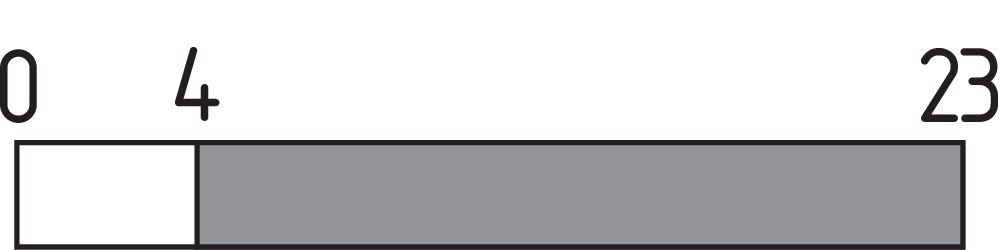

Brytervandringsdiagram
Kontakt på
Kontakt av
Innstillingsområde
Pausepunkt
Tvangsåpningsvei/ -vinkel
Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda
Data og verdier er kontrollert omhyggelig. Bilder kan avvike fra originalen. Ytterligere tekniske data finner du i manualen. Tekniske modifiseringer og feil kan forkomme.
