SEP09.0.3.1.22/95

Varenummer: 101022853
SEP09.0.3.1.22/95

Downloads

ePlan Data
CADENAS CAD Data
SISTEMA Data
Produkt-typebetegnelse:
SEPK02.0.(1).(2).(3)/(4).(5)
SEPG05.3.(1).(2).(3)/(4).(5)
SEP01.0.(1).(2).(3)/(4).(5)
SEP01.4.(1).(2).(3)/(4).(5)
SEPLC05.2.(1).(2).(3)/(4).(5)
SEP07.0.(1).(2).(3)/(4).(5)
SEP09.0.(1).(2).(3)/(4).(5)

Befehlsgeräte Fabrikat und Kopfdurchmesser (Stellteile / NOT-HALT) in Abhängigkeit von ➁ (Bei SEP09.0… entfällt der NOT-HALT)

(1)
1Schmersal 55 mm / Schmersal 49 mm
2Schmersal 55 mm / Schmersal 38,5 mm

(2)
0Befehlsgeräte Fabrikat Schmersal
1Befehlsgeräte Fabrikat Siemens oder Schmersal / Siemens

(3)
0Einbaudurchmesser Befehlsgeräte (22,3 mm)
1Einbaudurchmesser Befehlsgeräte (30,5 mm)

(4)
95Öffner und Schießer der Stellteile in getrennter Bauform

(5)
E1Pilztaster mit Betätigungskraft 10,5 N
E2Pilztaster mit Betätigungskraft 7,0 N
Z1NOT-HALT mit 2 Öffner und 2 Schließer Kontakten (nicht bei SEPK02.0….)
Z2Schaltsperre mit 1 Öffner und 1 Schließer Kontakten (gelber Schlagtaster mit Rastung anstelle des NOT-HALT)
Z3Schaltsperre mit 2 Öffner und 2 Schließer Kontakten (gelber Schlagtaster mit Rastung anstelle des NOT-HALT)
Z4Schaltsperre mit 1 Öffner und 1 Schließer Kontakten (gelber Schlagtaster mit Rastung zusätzlich zum NOT-HALT)
Z5Schaltsperre mit 2 Öffner und 2 Schließer Kontakten (gelber Schlagtaster mit Rastung zusätzlich zum NOT-HALT)
Z6Vorgestanzte Al-Tafel mit 11 Bohrungen Ø 22,3 mm (Nur für SEPLC05.2…)
Z7Wie Z6 jedoch Bohrungen mit Blindverschlüssen geschlossen (Nur für SEPLC05.2…)
Ikke alle mulige maskiner med denne typenøkkelen kan leveres og/eller er teknisk omsettelige.

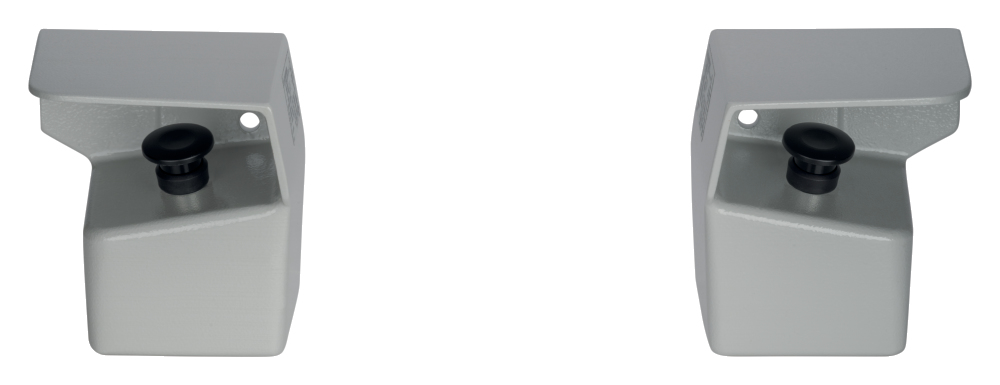

  • 2 svarte betjeningsknapper (posisjonering av deler) Ø 40 mm mm
  • Aluminiumhus
  • med avtakbart aluminiumsdeksel nederst
  • for separat montering av aktuatorene for tohåndskontroll

Bestillingsinformasjon

Produkt-typebetegnelse

SEP09.0.3.1.22/95
Artikkelnummer (bestillingsnummer)

101022853
EAN (European Article Number)

4250116203260
eCl@ss-nummer, versjon 12.0

27-37-12-19
eCl@ss-nummer, versjon 11.0

27-37-12-19
eCl@ss-nummer, versjon 9.0

27-37-12-19
ETIM-nummer, versjon 7.0

EC001260
ETIM-nummer, versjon 6.0

EC001260

Tillatelser - Standard

Data

cULus

Gobale egenskaper

Standard

EN ISO 13850

EN ISO 13851

EN IEC 60947-5-1

EN IEC 60947-1
Kapslingsmateriale

Aluminium
Materialet for husbelegg

pulverbelagt
Materialet i tetningsplaten

Aluminium
Fargen for kapsling

RAL 7004
Bruttovekt

3.500 g

Gobale egenskaper - Karakteristikker

Konstruksjonssett mulig

Ja
Antall åpnere

2
Antall lukkere

2
Antall betjenings-trykknapper (posisjonerer deler)

2

Mekaniske data

Mekanisk levetid, minimum

10.000.000 bevegelser

Mechanical data - Connection technique

Konnektor stikk

Skrueforbindelse M20 x 1.5
Kabeldimensjon, maksimum

1,5 mm²

Mekaniske data - mål

Bredde

155 mm
Høyde

160 mm
Dybde

150 mm
Langde x bredde x høyde

Betjenings-trykknapper (posisjoneringsdeler): 40 mm
Note

Per hus

Omgivelsesbetingelser

Tetthetsgrad

IP54

Ambient conditions - Insulation values

Isolasjonsspenning

440 V

Elektriske data

Termisk teststrøm

10 A
Utstyrskategori AC-15

250 VAC
Utstyrskategori AC-15

8 A
Utstyrskategori DC-13

24 VDC
Utstyrskategori DC-13

5 A

Tilbehør

Anbefaling (produktkombinasjon)

SRB201ZH

SRB200ZHX1

SRB 201ZHX3

Note

Note (General)

Valgfritt: aktuatorer med lav aktueringskraft

1 NO-/1 NC-kontakt per enhet

Språk filter

Hvis et dokument ikke er tilgjengelig på det valgte språket, vises den engelske utgaven.

Datablad

Dansk (2026-04-15)
Engelsk (2026-04-15)
Finsk (2026-04-15)
Fransk (2026-04-15)
Italiensk (2026-04-15)
Japansk (2026-04-15)
Kinesisk (2026-04-15)
Nederlandsk (2026-04-15)
Norsk (2026-04-15)
Polsk (2026-04-15)
Portugisisk (2026-04-15)
Portugisisk (2026-04-15)
Spansk (2026-04-15)
Svensk (2026-04-15)
Tyrkisk (2026-04-15)
Tysk (2026-04-15)

Bruksanvisning og konformitetserklæring

SEPK02.0 / SEPG05.3 / SEP01.0 /SEP01.4 / SEPLC05.2 / SEP07.0 / SEP09.0 / STP (1,9 MB, 2021-06-22)
SEPK02.0 / SEPG05.3 / SEP01.0 /SEP01.4 / SEPLC05.2 / SEP07.0 / SEP09.0 / STP (1,9 MB, 2021-05-27)
SEPK02.0 / SEPG05.3 / SEP01.0 /SEP01.4 / SEPLC05.2 / SEP07.0 / SEP09.0 / STP (1,9 MB, 2021-05-14)
SEPK02.0 / SEPG05.3 / SEP01.0 /SEP01.4 / SEPLC05.2 / SEP07.0 / SEP09.0 / STP (1,8 MB, 2021-04-12)
SEPK02.0 / SEPG05.3 / SEP01.0 /SEP01.4 / SEPLC05.2 / SEP07.0 / SEP09.0 / STP (1,8 MB, 2021-04-12)
SEPK02.0 / SEPG05.3 / SEP01.0 /SEP01.4 / SEPLC05.2 / SEP07.0 / SEP09.0 / STP (1,8 MB, 2021-04-12)
SEPK02.0 / SEPG05.3 / SEP01.0 /SEP01.4 / SEPLC05.2 / SEP07.0 / SEP09.0 / STP (1,9 MB, 2020-12-08, E)
SEPK02.0 / SEPG05.3 / SEP01.0 /SEP01.4 / SEPLC05.2 / SEP07.0 / SEP09.0 / STP (1,9 MB, 2020-12-08, E)
SEPK02.0 / SEPG05.3 / SEP01.0 /SEP01.4 / SEPLC05.2 / SEP07.0 / SEP09.0 / STP (1,8 MB, 2019-05-10, Revision C)
SEPK02.0 / SEPG05.3 / SEP01.0 /SEP01.4 / SEPLC05.2 / SEP07.0 / SEP09.0 / STP (3,7 MB, 2019-05-10, Revision 90/11)
SEPK02.0 / SEPG05.3 / SEP01.0 /SEP01.4 / SEPLC05.2 / SEP07.0 / SEP09.0 / STP (1,9 MB, 2019-05-10, Revision 90/11)

UL sertifikat

SEP / SEPK (398,8 kB, 2019-08-01)

SISTEMA-VDMA Bibliotek/Library

SISTEMA-VDMA COMPONENTS (1.021,8 kB, 2026-02-02)
SISTEMA-VDMA COMPONENTS (1.018,3 kB, 2026-02-02)

Last ned den nyeste versjonen av Adobe Reader

Adobe Reader
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:SEPK02.0... / SEPG05.3... / SEP01.0... / SEP01.4... / SEPLC05.2... / SEP07... / SEP09.0...
Type:See ordering code
Description of the component:Two-hand control panel with1) and without emergency-stop (optionally with stand)
Relevant legislation:1)Supply of Machinery (Safety) Regulations2008
 Electrical Equipment (Safety) Regulations2016
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN ISO 13851:2019
EN 60947-5-1:2017
1) EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, April 8, 2022
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:SEPK02.0… / SEPG05.3… / SEP01.0… / SEP01.4… /
SEPLC05.2… / SEP07… / SEP09.0…
Type:See ordering code
Description of the component:Two-hand control panel with1) and without emergency-stop (optionally with stand)
Relevant Directives:1) Machinery Directive2006/42/EC
 Low Voltage Directive2014/35/EU
 RoHS-Directive2011/65/EU
Applied standards:EN ISO 13851:2019
EN 60947-5-1:2017
1) EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, December 2, 2020
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director

Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda

Data og verdier er kontrollert omhyggelig. Bilder kan avvike fra originalen. Ytterligere tekniske data finner du i manualen. Tekniske modifiseringer og feil kan forkomme.
