PS116-Z02-ST-R201
- Symmetrisk hus
- Tetthetsgrad IP66, IP67
- Plast bryterhus
Bestillingsinformasjon
| Produkt-typebetegnelse |
PS116-Z02-ST-R201 |
| Artikkelnummer (bestillingsnummer) |
103052234 |
| EAN (European Article Number) |
4030661632049 |
Tillatelser - Standard
| Data |
CCC UL |
Gobale egenskaper
| Standard |
EN IEC 60947-5-1 |
| Huskonstruksjonsform |
Normkonstruksjonsdesign |
| Aktivatortype iht. EN 50047 |
c |
| Kapslingsmateriale |
Plast, glassfiber forsterket termoplast, zinkdruckguss, kromatert |
| Aktivt område |
Metallfilm |
| Materiale for aktivator |
Rustfritt stål (V4A) |
| Bruttovekt |
61 g |
Gobale egenskaper - Karakteristikker
| Sikkerhetsfunksjoner |
Ja |
| Antall sikkerhetskontakter |
2 |
Klassifisering
| Standard |
EN ISO 13849-1 |
| B10D Åpner (NC) |
20.000.000 bevegelser |
| Mission time |
20 år |
Mekaniske data
| Mekanisk levetid, minimum |
10.000.000 bevegelser |
| Aktiviseringskraft, minimum |
10 N |
| Tvangsbrytende kraft, minimum |
40 N |
| Aktueringshastighet, minimum |
10 mm/min |
| Aktueringshastighet, maksikum |
1 m/s |
| Note (Actuating speed) |
Aktiveringshastighet med aktiveringsvinkel 30° for å bytte akse |
| Aktiveringsmoment, minimum |
0,2 Nm |
| Tvangsbrytende dreiekraft |
0,6 Nm |
Mechanical data - Connection technique
| Connector position |
Bunn |
| Konnektor stikk |
Konnektor M12, 4-polet |
| Ledertverrsnitt |
0,5 mm2 |
| Konnektor (mekanisk) |
bunn |
Mekaniske data - mål
| Lengde på sensor |
16,6 mm |
| Bredde på sensor |
31 mm |
| Høyde på sensor |
74,1 mm |
| Diameter på rullen |
9,5 mm |
Omgivelsesbetingelser
| Tetthetsgrad |
IP66 IP67 |
| Arbeidstempratur |
-30 ... +80 °C |
| Protection class |
II |
Ambient conditions - Insulation values
| Isolasjonsspenning |
300 V |
| Nominell impulsmotstandsspenning |
4 kV |
| Forurensningsgrad |
3 |
Elektriske data
| Nødvendig nominell kortslutningsstrøm |
400 A |
| Utstyrskategori AC-15 |
240 VAC |
| Utstyrskategori DC-13 |
24 VDC |
| Utstyrskategori DC-13 |
1,5 A |
| Koblingselement |
Åpner (NC) |
| Bryteprinsipp |
Moment |
| Prelltid, maksimum |
3 ms |
| Maksimal koblingsfrekvens |
5.000 /h |
| Kontaktomslagstid, maksimum |
5,5 ms |
| Materiale for kontakter, elekrisk |
Sølv |
Språk filter
Datablad
Bruksanvisning (vedlegg/hurtiganvisning)
UL sertifikat
CCC-sertifisering
Brosjyre
SISTEMA-VDMA Bibliotek/Library
Last ned den nyeste versjonen av Adobe Reader

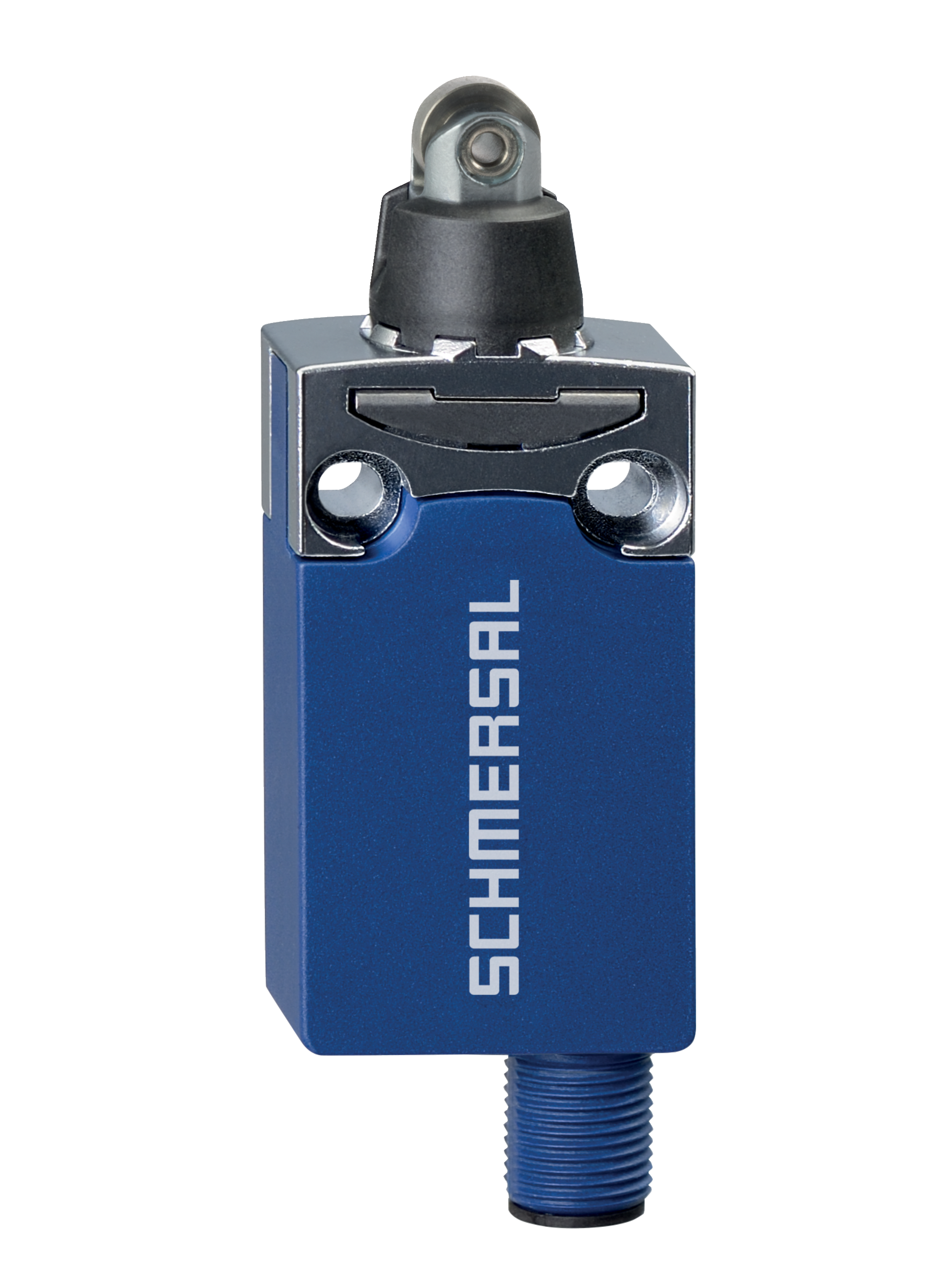

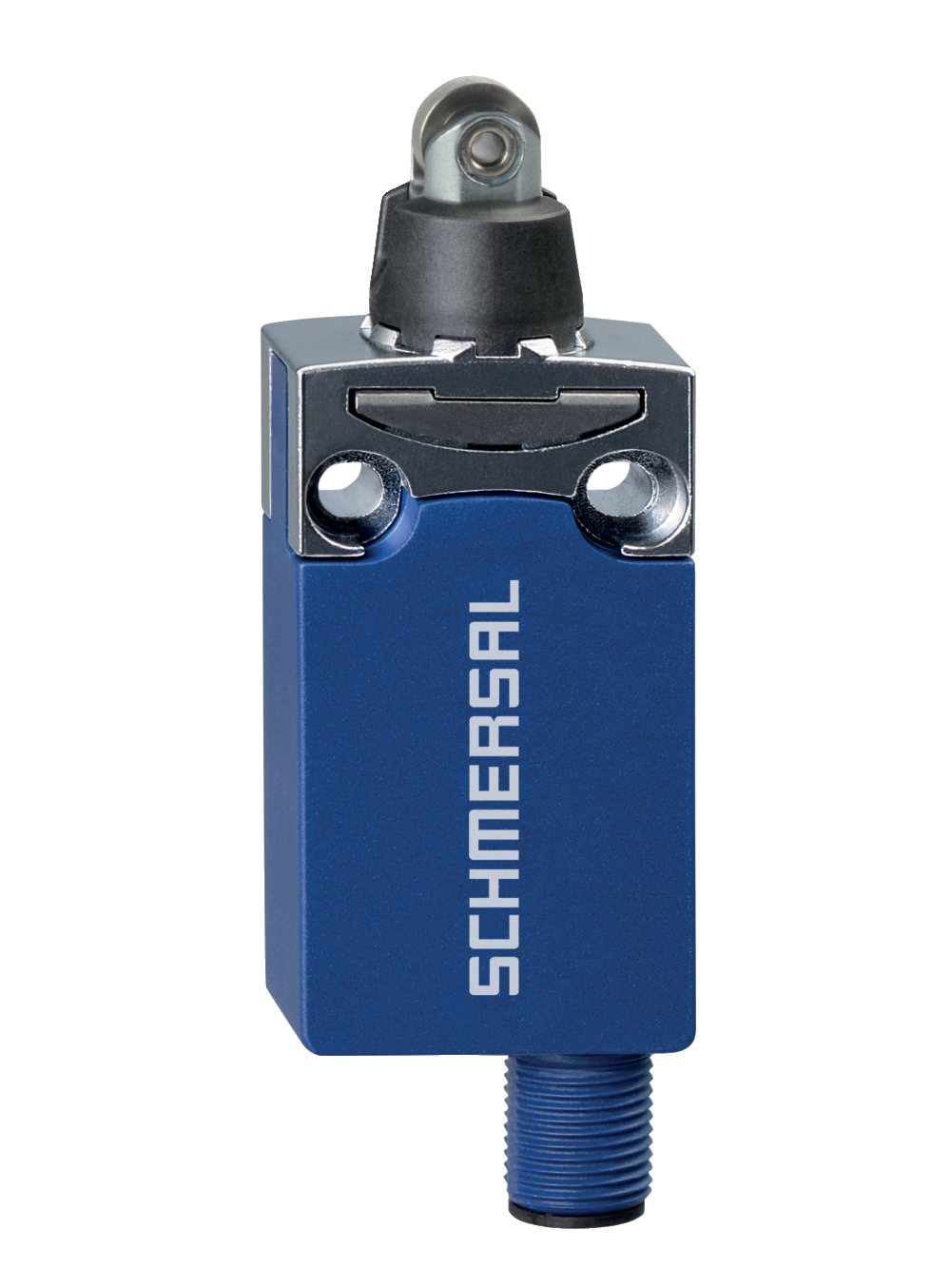

Produktbilde (enkelt katalogbilde)
ID: kps1rf10
| 452,2 kB | .jpg | 352.425 x 477.661 mm - 999 x 1354 px - 72 dpi
| 45,9 kB | .png | 74.083 x 100.18900000000001 mm - 210 x 284 px - 72 dpi
| 24,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,6 MB | .png | 169.249 x 229.36200000000002 mm - 1999 x 2709 px - 300 dpi
| 37,2 kB | .jpg | 91.01700000000001 x 123.47200000000001 mm - 258 x 350 px - 72 dpi
Dimensjonsriktig tegning grunnenhet
Dimensjonsriktig tegning betjener
Brytervandringsdiagram
Kontakt på
Kontakt av
Innstillingsområde
Pausepunkt
Tvangsåpningsvei/ -vinkelDiagram
Monitoring the interlock to EN ISO 14119
Positive break NC contact
Actuated
Not actuated
Normally-open contact
Normally-closed contact
Kontaktplassering
