NDLP30GR/BL

Varenummer: 103009120

NDLP30GR/BL

Varenummer: 103009120

Downloads

ePlan Data

CADENAS CAD Data

SISTEMA Data

Mengde

Produkt-typebetegnelse:

-
(1)DT(8)(2)	Taster
(1)DM(2)	Taster mit Schutzmembrane
(1)DL(8)(2)	Leuchttaster
(1)DLM(2)	Leuchttaster mit Staubschutzmembrane
(1)ML(2)	Leuchtmelder mit flacher Kalotte
(1)MLH(2)	Leuchtmelder mit hoher Kalotte
(1)DP(3)(8)(2)	Schlagtaster ohne Rastung
(1)DTP(3)(8)(2)	Schlagtaster ohne Rastung (nur N-Programm)
(1)DLP(3)(8)(2)	Schlagtaster beleuchtbar, ohne Rastung (nur N-Programm)
(1)DRR(3)(8)(2)	Schlagtaster mit Rastung, Entriegelung durch drehen und ziehen (beim N-Programm nur ziehen)
(1)DRZ(3)(8)(2)	Schlagtaster mit Rastung, Entriegelung durch ziehen
(1)WS21(4)(5)	Wahltaster mit 2 Raststellungen
(1)WT21(4)(5)	Wahlschalter mit 1 Taststellung
(1)WS32(4)(5)	Wahlschalter mit 3 Raststellungen
(1)WT32(4)(5)	Wahlschalter mit 2 Taststellungen
(1)WST32(4)(5)	Wahlschalter: schaltend, tastend
(1)WTS32(4)(5)	Wahlschalter: tastend, schaltend
(1)SS21S(4)(5)	Schlüssel-Wahlschalter mit 2 Raststellungen
(1)ST21S(4)(5)	Schlüssel-Wahlschalter mit 1 Taststellung
(1)SS32S(4)(5)	Schlüssel-Wahlschalter mit 3 Raststellungen
(1)ST32S(4)(5)	Schlüssel-Wahlschalter mit 2 Taststellungen links und rechts
(1)SST32S(4)(5)	Schlüssel-Wahlschalter: schaltend, tastend
(1)STS32S(4)(5)	Schlüssel-Wahlschalter: tastend, schaltend
B	Blindstopfen

(1)
-	Befehls- und Meldegeräte-Programm:
E	E-Programm
N	N-Programm
R	R-Programm

(2)
-	Svart
SW	Grå

(3)
-	30 mm
30	35 mm
35	40 mm
40	42 mm
42	45 mm
45	50 mm
50	55 mm
55	70 mm

(4)
-	Knebellänge in mm:
uten	kurzer Knebel
.1	langer Knebel

(5)
-	Grå

(6)
-	Schlüsselabzugsstellung (3 Stellungen):
1	linke Position
2	mittlere Position
3	rechte Position

(7)
-	Schlüsselabzugsstellung (2 Stellungen):
1	linke Position
2	rechte Position

(8)
-	Svart

Ikke alle mulige maskiner med denne typenøkkelen kan leveres og/eller er teknisk omsettelige.

Tetthetsgrad IP69K
Monteringshull Ø 22,3 mm

Bestillingsinformasjon

Produkt-typebetegnelse	NDLP30GR/BL
Artikkelnummer (bestillingsnummer)	103009120
EAN (European Article Number)	4030661460086
eCl@ss-nummer, versjon 12.0	27-37-12-10
eCl@ss-nummer, versjon 11.0	27-37-12-10
eCl@ss-nummer, versjon 9.0	27-37-12-10
ETIM-nummer, versjon 7.0	EC000221
ETIM-nummer, versjon 6.0	EC000221

Tillatelser - Standard

Data	cULus

Gobale egenskaper

Standard	EN IEC 60947-5-1 EN IEC 60947-1
Versjon	Frontplatemontering Soppknapp
Design	Rund Lighting
Installasjonsbetingelser (mekaniske)	vilkårlig
Forseglingstype	Membran Leppetettinger
Materiale for operatorene	Plast
Materialet i frontring	ABS, krombelagt
Materiale i belgene	Silikon
Farge for Betjeningsdel	Blå
Farge for frontringen	Sølv
Farge på belgene	Svart
Bruttovekt	36 g

Gobale egenskaper - Karakteristikker

Kan belyses	Ja
monteringsflens	Ja
Sonde mulig	Ja
Fullstendig insolert	Ja
Antall kontaktelementer, maksimum	2

Mekaniske data

Mechanical lifetime, Command devices	1.000.000 bevegelser
Montering	Monteringsflens EFM
Tiltrekkingsmoment for skruer	0,6 Nm
Typisk aktiveringskraft for trykknappen	2 N
Aktiveringsslag, minimum	4 mm
Aktiveringsslag, maksimum	5 mm

Mekaniske data - mål

Høyde	20 mm
diameter for aktueringshoder	30 mm
Monteringshull	22,3 mm
Tykkelse på frontplaten, minimum {mm}	1 mm
Tykkelse på frontplaten, maksimum	6 mm
Avstand	40 x 50 mm

Omgivelsesbetingelser

Tetthetsgrad	IP67 IP69K
Arbeidstempratur	-25 ... +75 °C
Resistent mot vibrasjoner iht. EN 60068-2-6	5 g
sjokkresitanse	<50 g (EN 60068-2-27)

Elektriske data

Koblingsfrekvensen til kontrollenheten, maksimum	1.000 /h

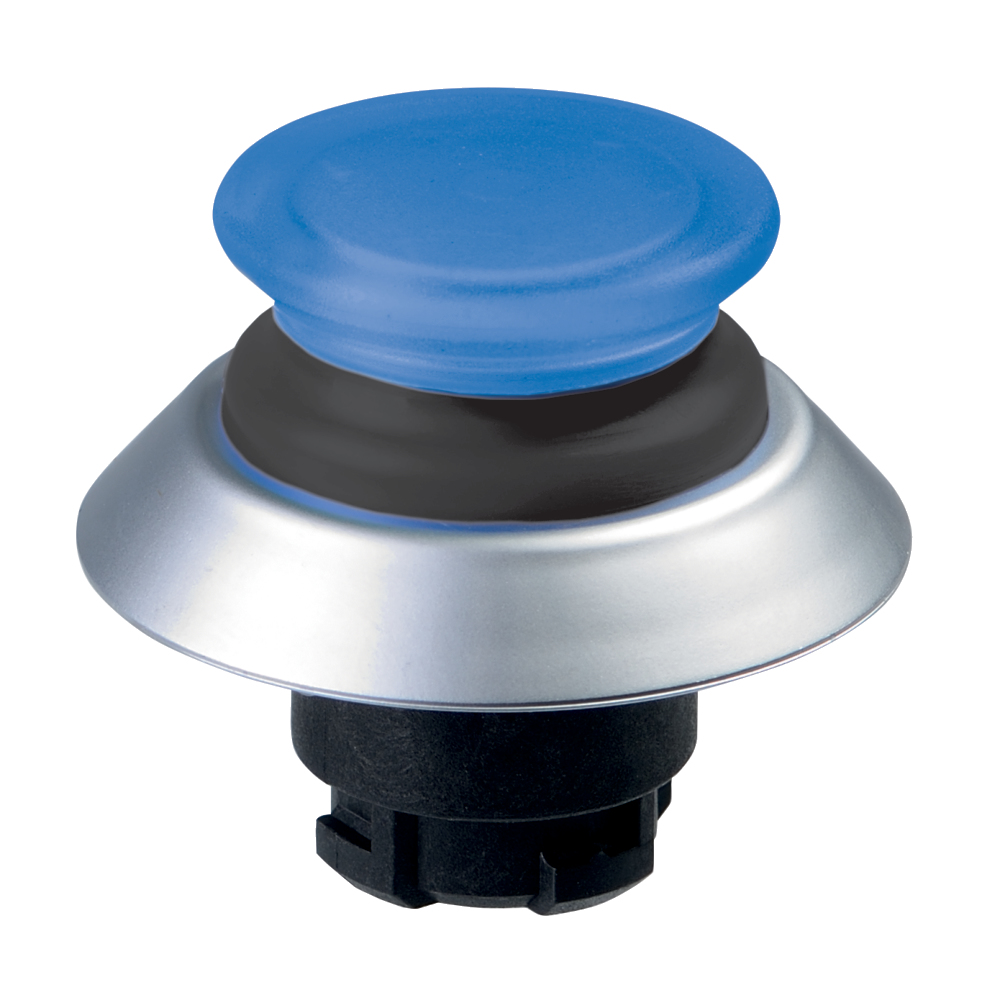

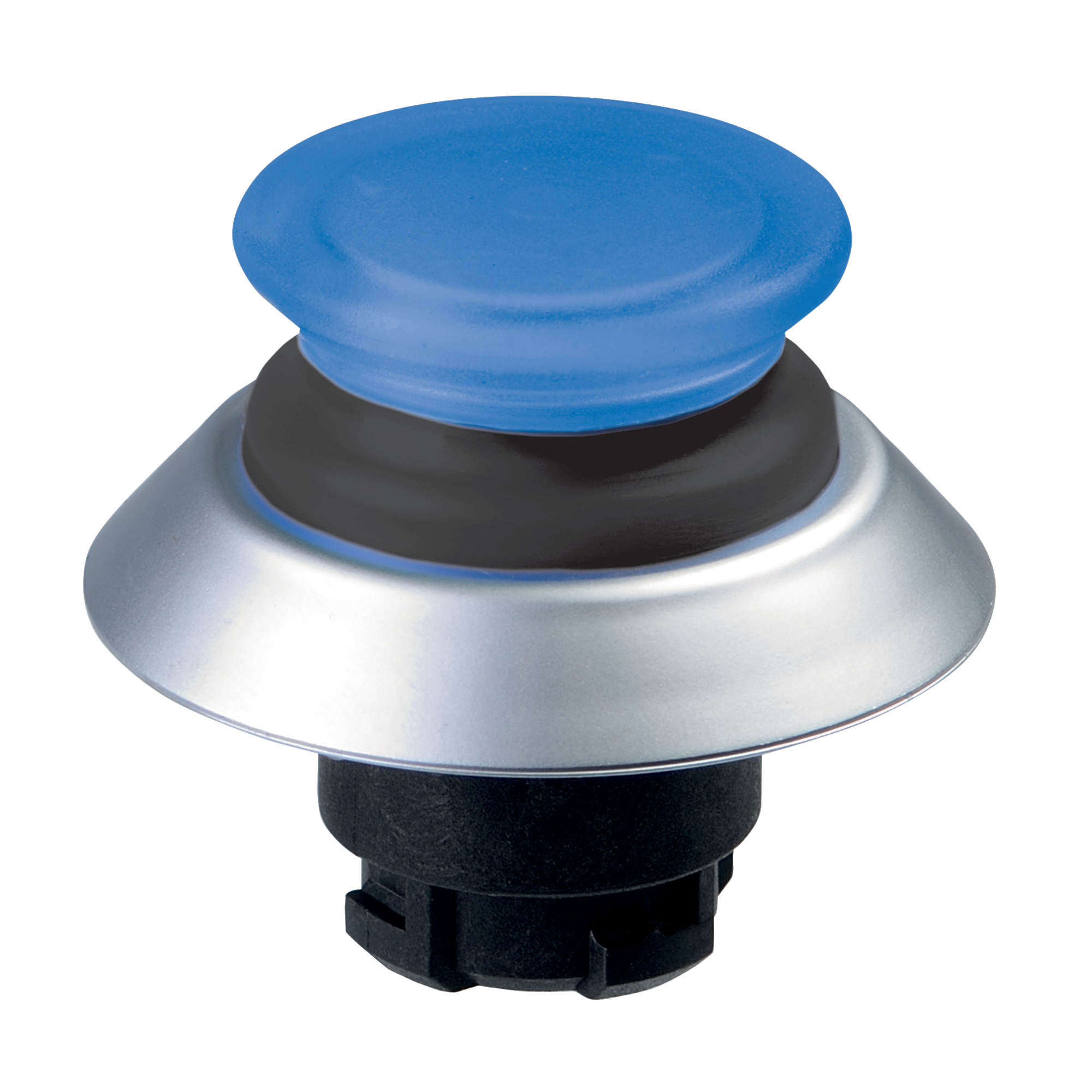

Produktbilde (enkelt katalogbilde)

ID: kndtlf10

| 298,2 kB | .jpg | 352.778 x 352.778 mm - 1000 x 1000 px - 72 dpi

| 34,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 52,2 kB | .jpg | 123.47200000000001 x 123.47200000000001 mm - 350 x 350 px - 72 dpi

| 42,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 2,6 MB | .png | 169.333 x 169.333 mm - 2000 x 2000 px - 300 dpi

Video ID: Mr-Safety-N-Programm

(Vimeo)

Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda

Data og verdier er kontrollert omhyggelig. Bilder kan avvike fra originalen. Ytterligere tekniske data finner du i manualen. Tekniske modifiseringer og feil kan forkomme.
