NDAN6WS
NDAN6WS
Downloads
| Produkt-typebetegnelse: NDA6N(1)(2) |
| (1) | |
| uten | Knebelfarbe grau |
| WS | Knebelfarbe weiß |
| (2) | |
| uten | lange Anschlussausführung Potentiometerachse |
| /NM | kurze Anschlussausführung Potentiometerachse |
| /HO | Sonder Potentiometerachsenaufnahme |
| /250° | mit Anschlag bei 250° am Potentiometeraufnahmekäfig |
| -2929 | Sonderaufnahme für Kundenspezifisches Potentiometer |
| /NM/EWS.N | kurze Anschlussausführung Potentiometerachse und Wahlschalter Knebelgriff anstelle Potentiometer Knebel |
| PC/EWS.N | Wahlschalterknebelgriff anstelle des Potentiometer Knebel |
- Roterende stasjon for Potensiometer
- Tetthetsgrad IP69K
- Monteringshull Ø 22,3 mm
Bestillingsinformasjon
| Produkt-typebetegnelse |
NDAN6WS |
| Artikkelnummer (bestillingsnummer) |
101169824 |
| EAN (European Article Number) |
4250116200412 |
| eCl@ss-nummer, versjon 12.0 |
27-37-12-13 |
| eCl@ss-nummer, versjon 11.0 |
27-37-12-13 |
| eCl@ss-nummer, versjon 9.0 |
27-37-12-13 |
| ETIM-nummer, versjon 7.0 |
EC000222 |
| ETIM-nummer, versjon 6.0 |
EC000222 |
Tillatelser - Standard
| Data |
cULus |
Gobale egenskaper
| Standard |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Versjon |
Roterende drev for potensiometer Frontplatemontering |
| Design |
Without limit stop |
| Installasjonsbetingelser (mekaniske) |
vilkårlig |
| Forseglingstype |
Membran Leppetettinger |
| Materialet i frontring |
ABS, krombelagt |
| Materialet i potensiometer-kontakten |
Nikkelbelagt, messing / rustfritt stål |
| Materialet i dreieknapp |
ABS |
| Farge for Betjeningsdel |
Hvit |
| Farge for frontringen |
Sølv |
| Farge på dreieknappen |
Grå |
| Bruttovekt |
50 g |
Gobale egenskaper - Karakteristikker
| monteringsflens |
Ja |
| Fullstendig insolert |
Ja |
Mekaniske data
| Montering |
monteringsflens |
| Tiltrekkingsmoment for skruer |
0,6 Nm |
Mekaniske data - mål
| Installasjonshøyde |
26 mm |
| Merknad (installasjonshøyde) |
Height in front of the front panel. |
| Monteringsdybde |
50 mm |
| Note (Mounting depth) |
Pluss stikkontakt |
| Dreieknappens diameter |
26 mm |
| Frontringens diameter |
44,5 mm |
| Monteringshull |
22,3 mm |
| Boring av potensiometerholderen |
30 … 40 mm |
| Sjaktdiameter, maksimum |
6 mm |
| Tykkelse på frontplaten, minimum {mm} |
1 mm |
| Tykkelse på frontplaten, maksimum |
6 mm |
| Avstand |
50 x 60 mm |
Omgivelsesbetingelser
| Tetthetsgrad |
IP67 IP69K |
| Arbeidstempratur |
+0 ... +75 °C |
| Resistent mot vibrasjoner iht. EN 60068-2-6 |
5 g |
| sjokkresitanse |
<50 g (EN 60068-2-27) |
inkludert ved levering
| inkludert ved levering |
Potensiometrene er ikke inkludert i leveransen, og må bestilles fra de aktuelle produsentene.: Potensiometrene er ikke inkludert i leveransen, og må bestilles fra de aktuelle produsentene. |
Note
| Note (General) |
For montering av potensiometer, gis det et sentralhulls-feste og to forskjellige fester med tre hull. |
Språk filter
Datablad
Bruksanvisning og konformitetserklæring
EU-samsvarserkklæring
UKCA Declaration of Conformity
UL sertifikat
Last ned den nyeste versjonen av Adobe Reader

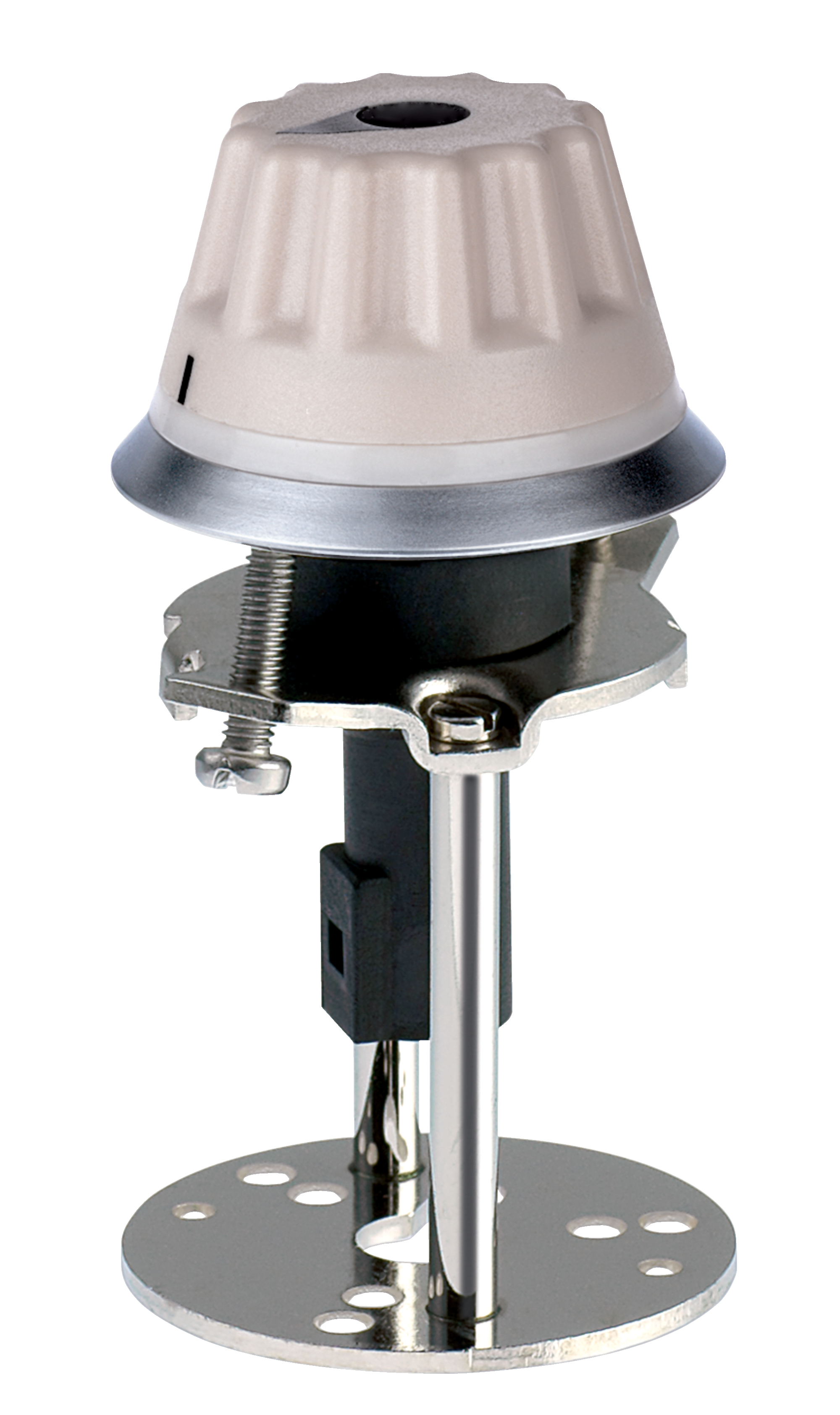

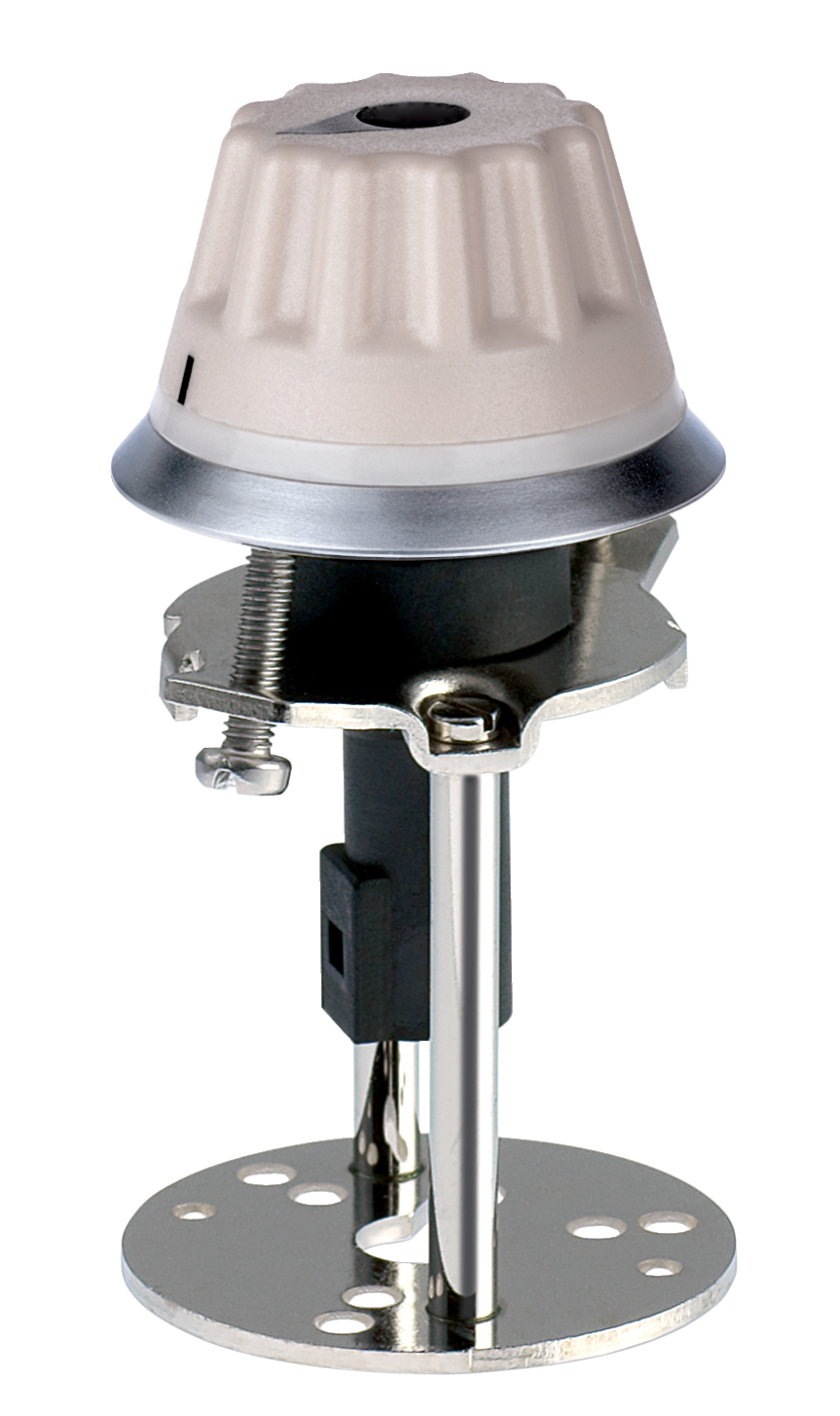

Produktbilde (enkelt katalogbilde)
