BNS-Y-02
- aktiverer sammenkobling og tilkobling av BNS-sikkerhetssensorer til en felles sikkerhetsovervåkings-modul
- for BNS 33, BNS 36, BNS 260 (med 2 NC)
Bestillingsinformasjon
| Produkt-typebetegnelse |
BNS-Y-02 |
| Artikkelnummer (bestillingsnummer) |
101194060 |
| EAN (European Article Number) |
4030661358086 |
| eCl@ss-nummer, versjon 12.0 |
27-44-01-06 |
| eCl@ss-nummer, versjon 11.0 |
27-44-01-06 |
| eCl@ss-nummer, versjon 9.0 |
27-44-01-06 |
| ETIM-nummer, versjon 7.0 |
EC002925 |
| ETIM-nummer, versjon 6.0 |
EC002925 |
Gobale egenskaper
| Versjon |
Y-adapter |
| Konnektor (elektrisk) |
2 x Kopling, 4-polet 1 x Stik, 4-polet |
| Bruttovekt |
23 g |
Mekaniske data
| Mekanisk levetid, minimum |
100 sykluser |
Mekaniske data - mål
| Lengde |
10 mm |
| Bredde |
23,5 mm |
| Høyde |
31 mm |
| Diameter på ISO-gjengene |
M8 |
Omgivelsesbetingelser
| Tetthetsgrad |
IP67 |
| Arbeidstempratur |
-25 ... +70 °C |
Tilbehør
| Anbefaling (produktkombinasjon) |
BNS 33 BNS 36 BNS 260 |
Note
| Note (General) |
BNS-Y-02-adapteren er egnet for BNS sikkerhetssensorer med to NC-kontakter. BNS-Y-02 muliggjør seriekabling av disse BNS-sensorene, der de to NC-kontaktene for hver sikkerhetsensor er seriekablet som tokanal. Enhver konvensjonell 4-polet kabel med M8-kontakt kan brukes som forbindelseskabel. Sensorkjeden forlenges ved å klipse på flere Y-adaptere i retningen som angis av pilen. Skjøteledningen må avsluttes med en sikkerhetssensor. Bare sikkerhetssensorer med samme kontaktkonfigurasjon kan kables i serie. Typene BNS-Y-11 og BNS-Y-02 må ikke blandes. Den maksimale lengden på den seriekablede kjeden er 50 m. |
Språk filter
Datablad
Bruksanvisning (vedlegg/hurtiganvisning)
Monterings- og kablingsinstruksjoner
Last ned den nyeste versjonen av Adobe Reader

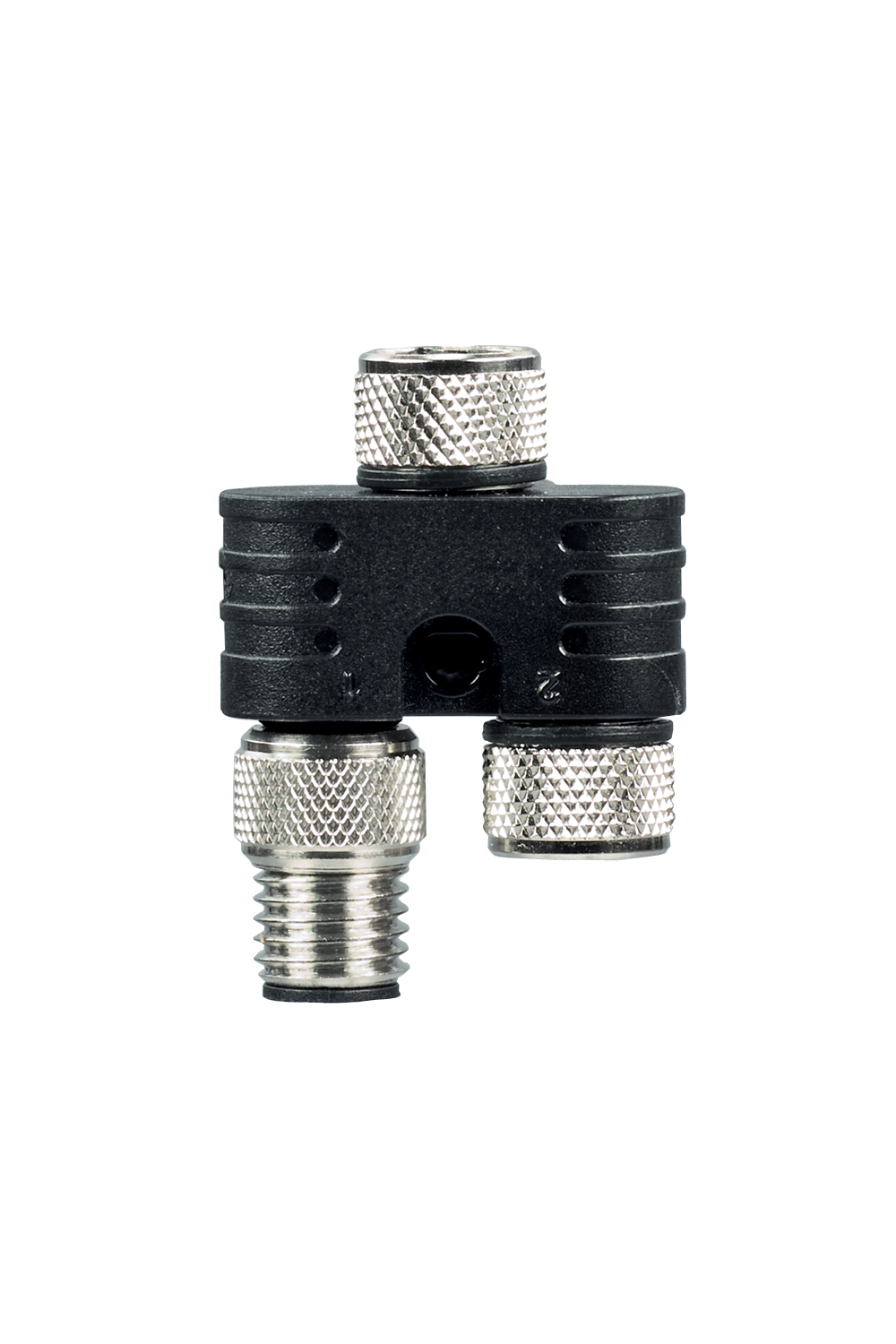

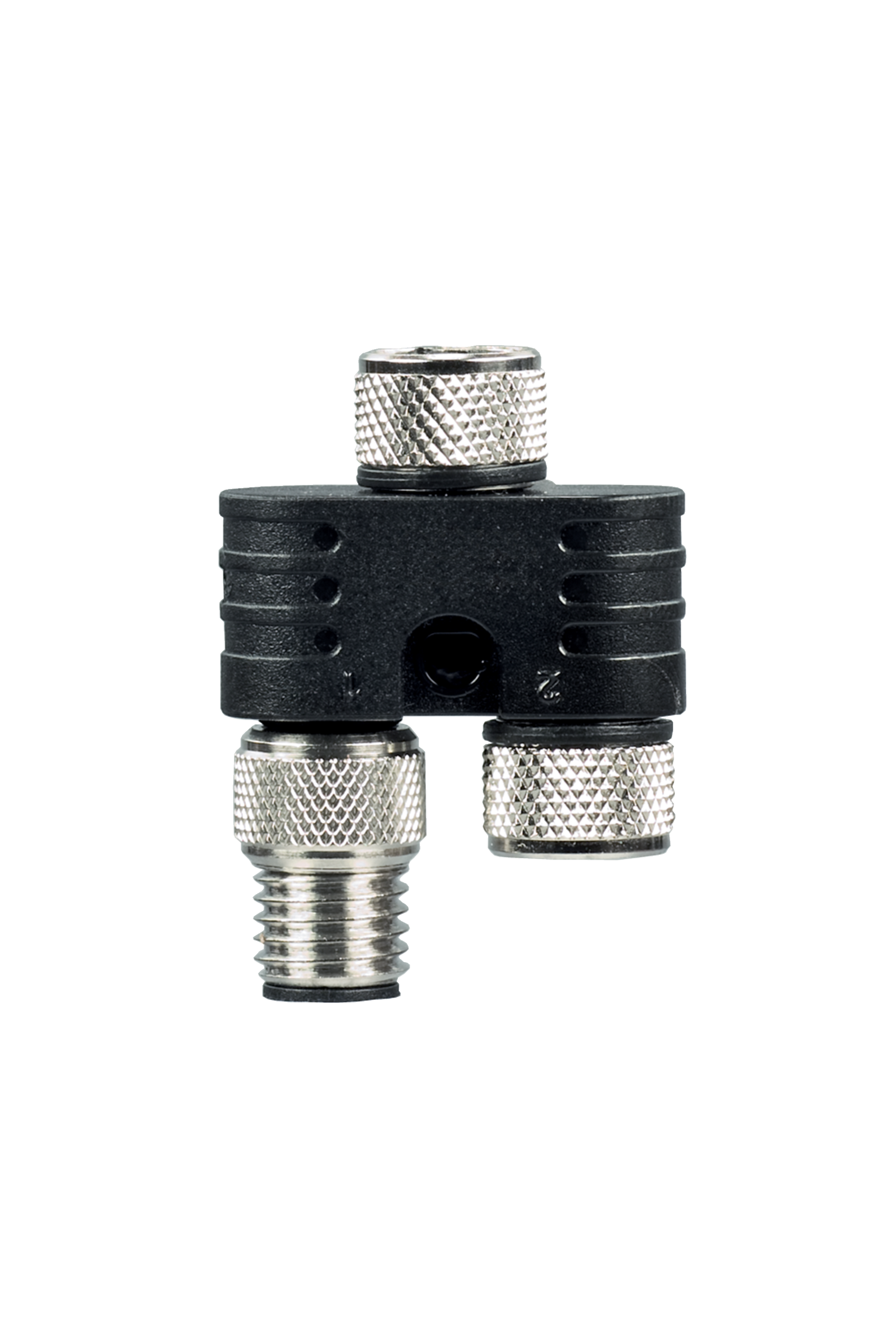

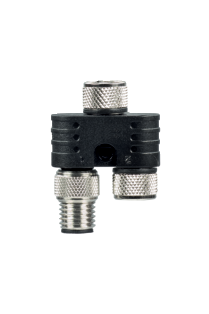

Produktbilde (enkelt katalogbilde)
ID: kbnsyf01
| 4,3 MB | .tif | 100 x 150 mm - 1000 x 1500 px - 254 dpi
| 373,6 kB | .jpg | 352.778 x 529.167 mm - 1000 x 1500 px - 72 dpi
| 29,9 kB | .png | 73.73100000000001 x 110.772 mm - 209 x 314 px - 72 dpi
| 21,5 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi
| 17,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,5 MB | .png | 199.9 x 299.90000000000003 mm - 1999 x 2999 px - 254 dpi

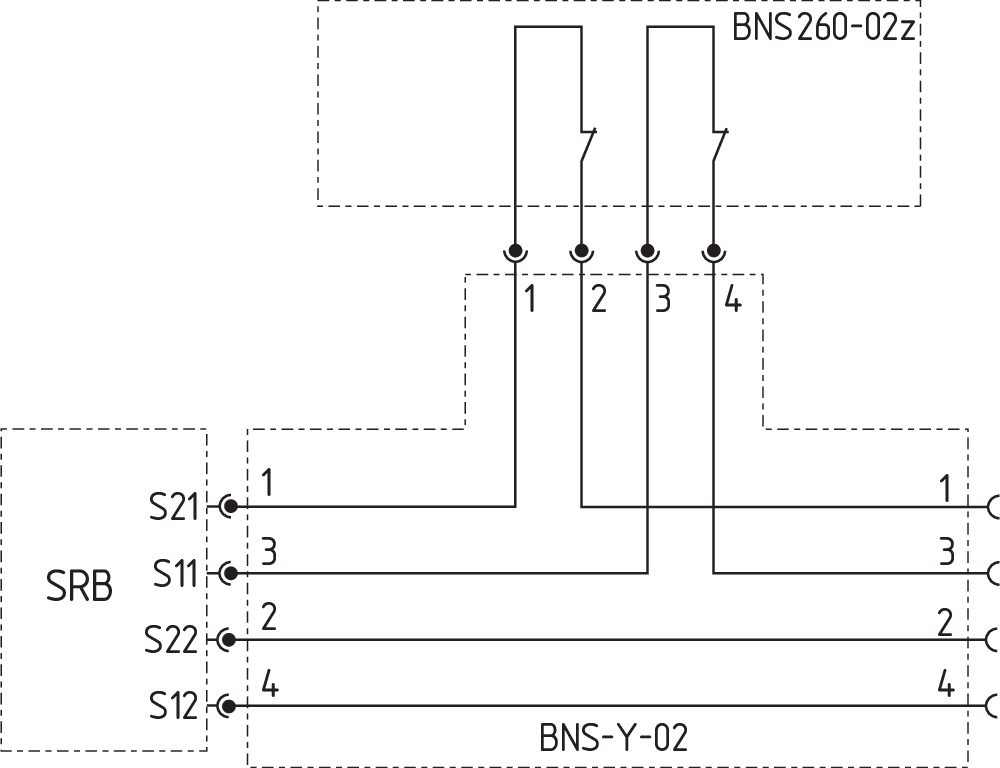

Diagram
Monitoring the interlock to EN ISO 14119
Positive break NC contact
Actuated
Not actuated
Normally-open contact
Normally-closed contact

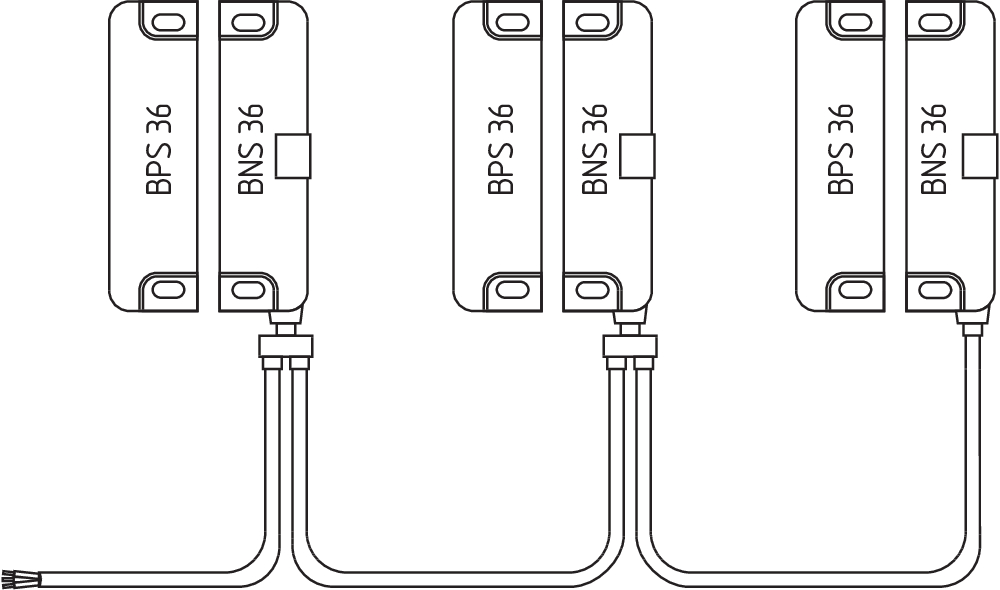

kablingseksempel
