BNS 36-11ZG-R

Varenummer: 101193143

BNS 36-11ZG-R

Varenummer: 101193143

Downloads

ePlan Data

CADENAS CAD Data

SISTEMA Data

Mengde

Produkt-typebetegnelse:

BNS 36-(1)(2)Z(3)-(4)-(5)

(1)
11	1 NO-kontakt / 1 NC-kontakt
02	2 NC-kontakter

(2)
uten	uten diagnostisk utgang
/01	1 NC-kontakter
10	1 NO-kontakter

(3)
uten	uten lysdiode for brytertilstandsindikasjon
G	med lysdiode for brytertilstandsindikasjon

(4)
uten	ferdigkoplet kabel
ST	med stikkontakt

(5)
L	Dørhengsel på venstre side
R	høyrehengslet dør

(6)
2750	Ausführung mit erhöhtem Schaltabstand (in Verbindung mit Betätiger BPS 36-1-2750 bzw. BPS 36-2-2750)

Ikke alle mulige maskiner med denne typenøkkelen kan leveres og/eller er teknisk omsettelige.

Plast bryterhus
Lang levetid
ingen mekanisk slitasje
88 mm x 25 mm x 13 mm
Skjult montering mulig
Ufølsom overfor tverrgående forskyvning
Ufølsom overfor tilsmussing

Bestillingsinformasjon

Produkt-typebetegnelse	BNS 36-11ZG-R
Artikkelnummer (bestillingsnummer)	101193143
EAN (European Article Number)	4030661359786
eCl@ss-nummer, versjon 12.0	27-27-44-01
eCl@ss-nummer, versjon 11.0	27-27-24-02
eCl@ss-nummer, versjon 9.0	27-27-24-02
ETIM-nummer, versjon 7.0	EC002544
ETIM-nummer, versjon 6.0	EC002544

Tillatelser - Standard

Data	cULus

Gobale egenskaper

Standard	BG-GS-ET-14 EN IEC 60947-5-3
Kodenivå i henhold til ISO 14119	lav
Aktivt prinsipp	Magnetisk drev
Installasjonsbetingelser (mekaniske)	kvasi-i flukt
Kapslingsmateriale	Plast, glassfiber forsterket termoplast
Bruttovekt	65 g

Gobale egenskaper - Karakteristikker

Koding	Ja
Integrert indikator, status	Ja
Antall åpnere	1
Antall lukkere	1
Antall sikkerhetskontakter	2

Klassifisering

Standard	EN ISO 13849-1
Mission time	20 år

Klassifisering - sikkerhetsutganger

B_10D-verdi, NC-/NO-kontakt (NC/NO)	25.000.000 bevegelser

Mekaniske data

Betjeningselement	Magnet
Dørhengsel	Høyre
Bevegelsesretning	Frontalt til den aktive flaten

Mechanical data - Switching distances

Note (Switching distance Sn)	Aksiell forkyvning Sikkerhetssensoren og aktuatoren tolererer en horisontal og vertikal feiljustering til hverandre. Den mulige feiljusteringen avhenger av avstanden til de aktive overflatene på sensoren og aktuatoren. Sensoren er aktiv i toleranseområdet.
Sikret bryteravstand "PÅ"	7 mm
Sikret bryteravstand "AV"	17 mm
Merk (bryterdistanse)	All switching distances in accordance EN IEC 60947-5-3

Mechanical data - Connection technique

Lengde for kabel	1 m
Konnektor stikk	kabel
Number of cable wires	4
Ledertverrsnitt	0,25 mm²
Ledertverrsnitt	30 AWG
Materiale for kabelmantel	PVC

Mekaniske data - mål

Lengde på sensor	13 mm
Bredde på sensor	88 mm
Høyde på sensor	25 mm

Omgivelsesbetingelser

Tetthetsgrad	IP67
Arbeidstempratur	-25 ... +70 °C
Lagrings- og transporttemparatur	-25 ... +70 °C
Resistent mot vibrasjoner iht. EN 60068-2-6	10 … 55 Hz, Amplitude 1 mm
sjokkresitanse	30 g / 11 ms

Elektriske data

Brytespenning, maksimum	24 VDC
Brytestrøm, maksimum	0,01 A
Bryteeffekt, maksimum	0,24 W
Koblingselement	1 NO-kontakt, 1 NC-kontakt
Brytefrekvens, maksimum	5 Hz

Statusvisning

Note (Integral System Diagnostics, status )	Lysdiodene lyser når vernedøren er lukket.

inkludert ved levering

inkludert ved levering	Actuator must be ordered separately.

Tilbehør

Anbefaling (aktivator)	BPS 36-2 BPS 36-1
Recommended safety switchgear	SRB-E-301ST SRB-E-201LC

Note

Note (General)	Kontaktsymboler vist for verneinnretningen i lukket tilstand. Kontaktkonfigurasjonen for versjoner med eller uten lysdiode er identisk.

Produktbilde (enkelt katalogbilde)

ID: kbns3f35

| 153,5 kB | .jpg | 352.778 x 92.42800000000001 mm - 1000 x 262 px - 72 dpi

| 19,5 kB | .png | 74.083 x 19.403000000000002 mm - 210 x 55 px - 72 dpi

| 19,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 1,4 MB | .png | 167.10500000000002 x 43.865 mm - 2000 x 525 px - 304 dpi

| 22,8 kB | .jpg | 123.47200000000001 x 32.456 mm - 350 x 92 px - 72 dpi

Dimensjonsriktig tegning grunnenhet

ID: 1bns3g13

| 25,5 kB | .cdr |

| 3,2 kB | .png | 74.083 x 51.506 mm - 210 x 146 px - 72 dpi

| 62,4 kB | .jpg | 352.778 x 245.181 mm - 1000 x 695 px - 72 dpi

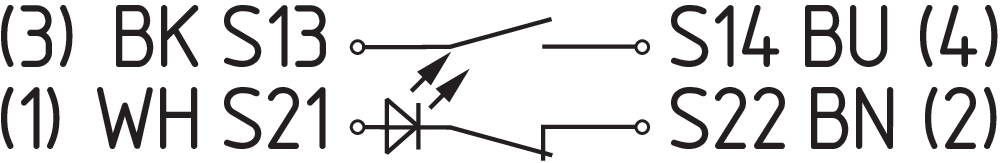

Diagram

Information on diagram
ICO_LEG_ko-arrow4 Monitoring the interlock to EN ISO 14119
ICO_LEG_ko-arrow1 Positive break NC contact
ICO_LEG_ko-arrow2 Actuated
ICO_LEG_ko-arrow3 Not actuated
ICO_LEG_ko-open Normally-open contact
ICO_LEG_ko-close Normally-closed contact

ID: kbns2k03

| 18,7 kB | .cdr |

| 59,6 kB | .jpg | 352.778 x 57.503 mm - 1000 x 163 px - 72 dpi

| 3,0 kB | .png | 74.083 x 11.994 mm - 210 x 34 px - 72 dpi

Karakteristikk-kurve

ID: kbns3a29

| 165,7 kB | .jpg | 352.778 x 215.9 mm - 1000 x 612 px - 72 dpi

| 110,2 kB | .png | 50.038 x 30.649 mm - 591 x 362 px - 300 dpi

| 165,7 kB | .jpg | 352.778 x 215.9 mm - 1000 x 612 px - 72 dpi

Karakteristikk-kurve

ID: kbns3a30

| 16,9 kB | .png | 74.083 x 45.156 mm - 210 x 128 px - 72 dpi

| 164,2 kB | .jpg | 352.778 x 215.547 mm - 1000 x 611 px - 72 dpi

Funksjonsprinsipp

ID: kbn36c01

| 20,2 kB | .cdr |

| 52,3 kB | .jpg | 352.778 x 250.82500000000002 mm - 1000 x 711 px - 72 dpi

| 1,8 kB | .png | 74.083 x 52.564 mm - 210 x 149 px - 72 dpi

Accessories

Nøkkel

Control-Modul

EU Conformity Declaration

Pdf

EU Declaration of Conformity

Original

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Declaration:

We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.

Name of the component:

BNS 36

Type:

See ordering code

Description of the component:

Coded safety-sensor with magnetic operating principle in combination with the SRB(-E) / PROTECT-SELECT / PSC1 safety-monitoring modules from Schmersal or an equivalent safety-oriented control system fulfilling the requirements of the EN 60947-5-3.

Relevant Directives:	Machinery Directive	2006/42/EC
	RoHS-Directive	2011/65/EU

Applied standards:

EN 60947-5-3:2013
EN ISO 14119:2013

Person authorised for the compilation of the technical documentation:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Ort und Datum der Ausstellung:

Wuppertal, November 16, 2022

Authorised signature
Philip Schmersal
Managing Director

UK Conformity Declaration

Pdf

UK Declaration of Conformity

Company:

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Declaration:

We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.

Name of the component:

BNS 36

Type:

See ordering code

Description of the component:

Relevant legislation:	Supply of Machinery (Safety) Regulations	2008
	The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations	2012

Designated standards:

EN 60947-5-3:2013
EN ISO 14119:2013

UK-Importer / Person authorised for the compilation of the technical documentation:

Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL

Place and date of issue:

Wuppertal, November 16, 2022

Authorised signature
Philip Schmersal
Managing Director
